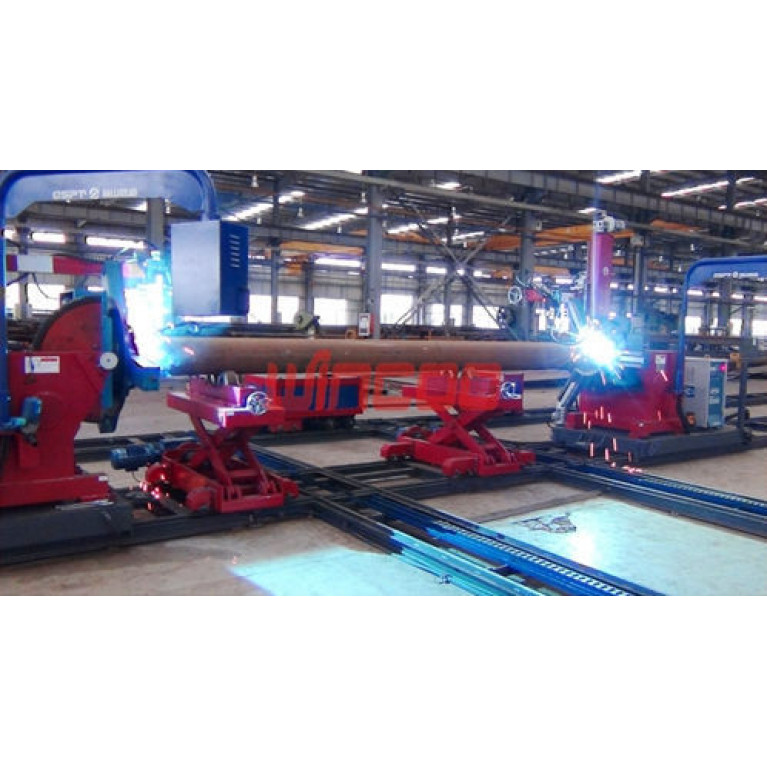

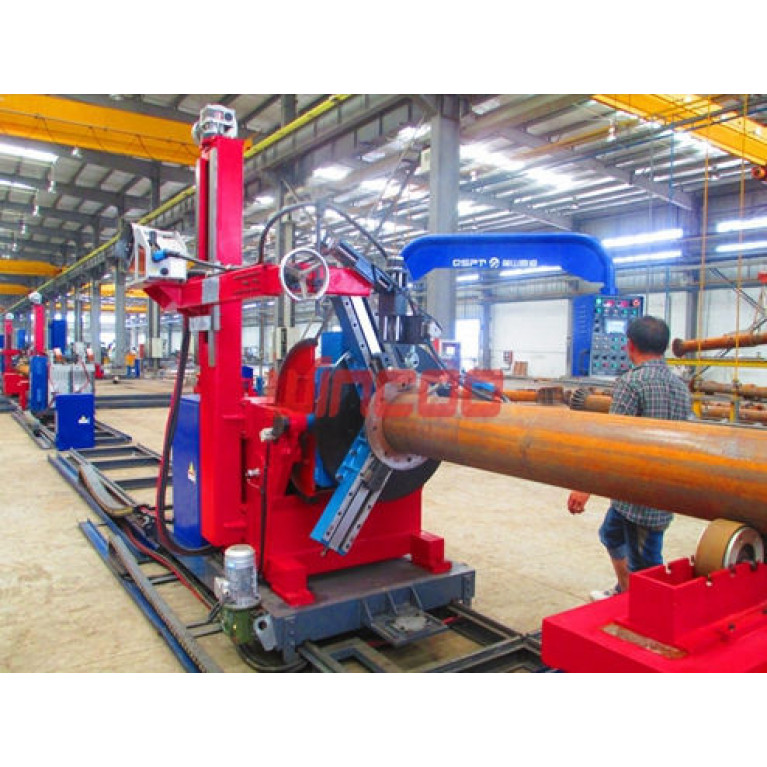

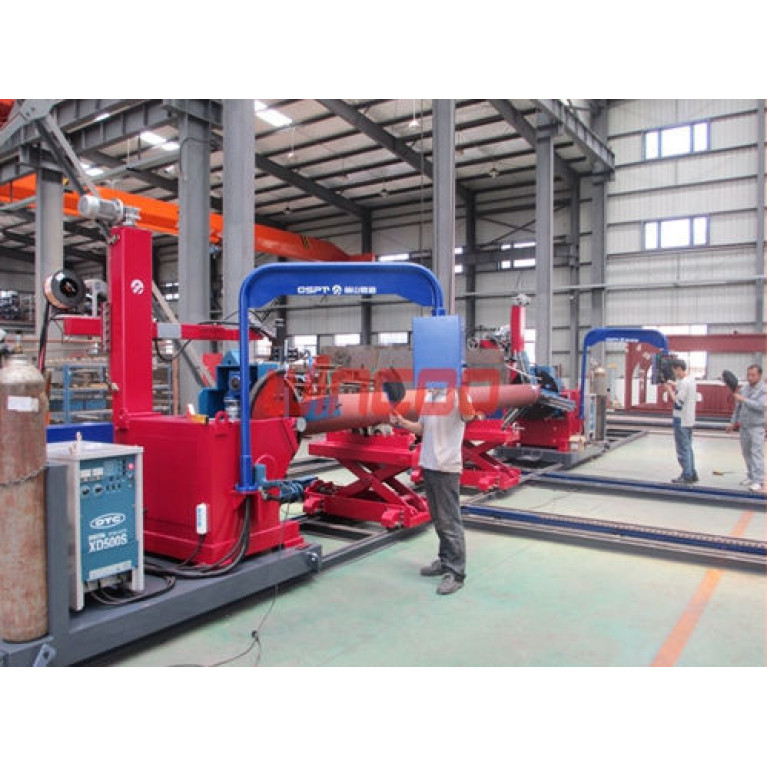

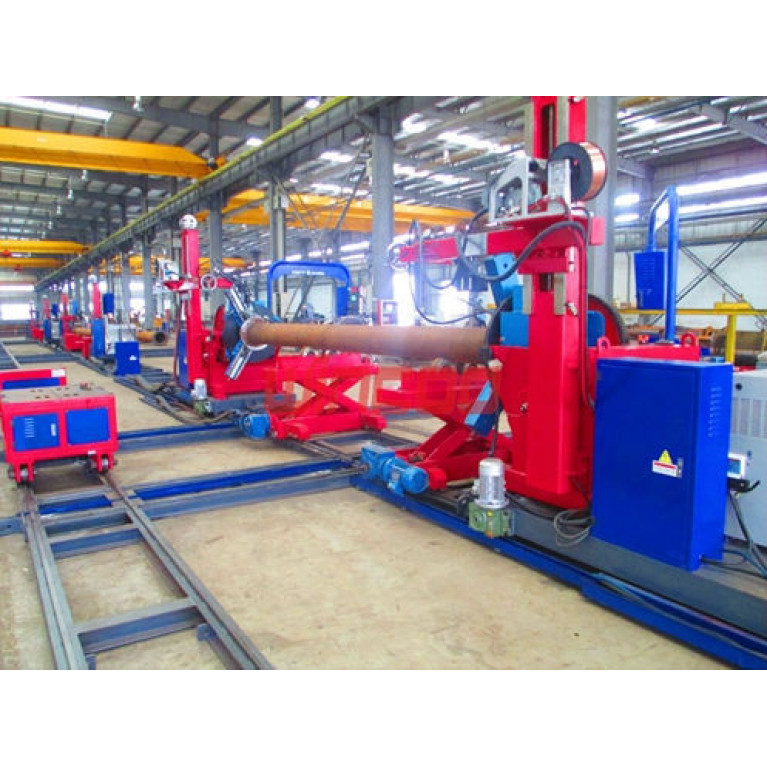

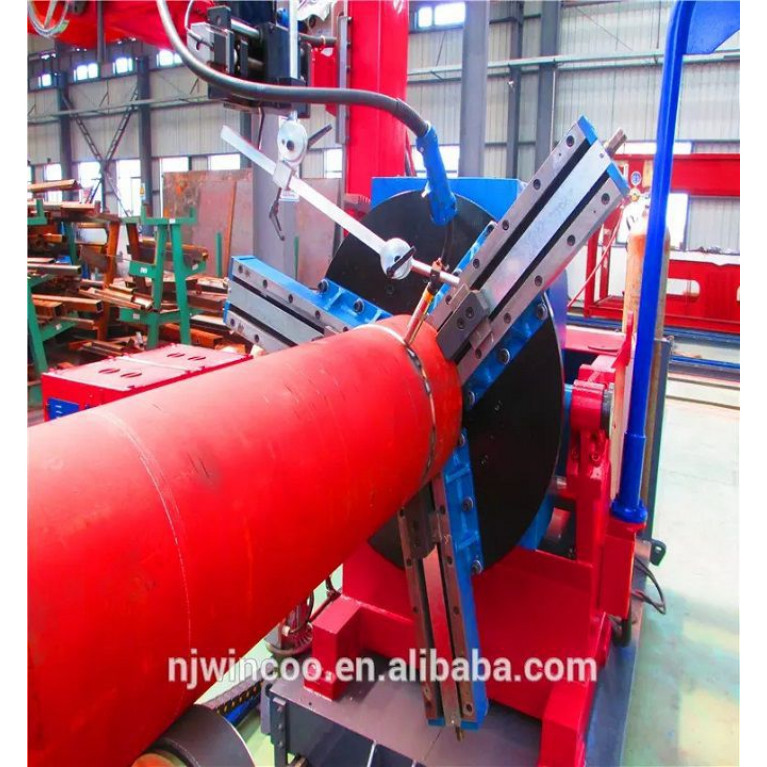

Станок для резки пламенем BPFBM series
Производитель:
WINCOO ENGINEERING LTD
*Цена по запросу
Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:
info@zipmachine.ru Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.Описание
1. Модель: BPFBM-24A2 /32A2/48A2
2. Эксплуатационные характеристики
- Он-лайн производительность: очень хорошо (Разработано в соответствии с он-лайн оборудования производственной линии)
- Скорость скоса: ≤3 Мин / конус трубы (DN200 SCH40) /≤5 Мин / два скоса трубы (DN200 SCH40)
- Обрезка фаски: обрезка и с одной фаской трубы одновременно для / обрезки и с двумя фасками трубы одновременно
- Коническое качество: хорошее
3. Технические параметры
- Применимый диаметр трубы: DN100~600(φ114~610)
- Применимая толщина стенки: 5 ~ 50 мм
- Применимые материалы: углеродистая сталь, легированная сталь и криогенная сталь
- Длина резки: 6350 мм
- Форма конуса: V
- Направление резания: продольное
- Роликовая скамейка:
Структура: Трехлинейный стальной ролик с фиксированным расстоянием
Длина роликового скамейки: 7000MM
Система привода: серводвигатель + прецизионный редуктор
Rev: 0 ~ 2.5M / мин (VF бесступенчатая регулировка скорости)
Материал роликового стенда: 45#, Поверхностная обработка голубым покрытием
Точность вращения: <2.0MM
- Система тележек:
Путешествие тележки: 6350MM (перемещение вдоль)
Ход резака: 700 Мм (вверх/вниз); 300 Мм (вход/выход)
Резка с: пламенная резка (может быть оснащена плазменной резкой)
Угол поворота резака: ±45° (регулируемый)
Количество факела для резки: один кусок факела для резки / три куска факела для резки пламени
Ошибка угла: <2°
Точность фиксации длины: <2.0MM
- Система управления: Система резки ЧПУ с пламенем SH-2000H
- Система измерения длины: Система измерения длины с ЧПУ, входящая в состав системы управления.
Транспортировочная система: встроенная транспортировочная система, оснащенная подъемником; один комплект транспортировочной системы может быть дополнительно предусмотрен для фасонно-отрезного станка, при необходимости, а транспортировка может быть осуществлена вручную или электрически.
2. Эксплуатационные характеристики
- Он-лайн производительность: очень хорошо (Разработано в соответствии с он-лайн оборудования производственной линии)
- Скорость скоса: ≤3 Мин / конус трубы (DN200 SCH40) /≤5 Мин / два скоса трубы (DN200 SCH40)
- Обрезка фаски: обрезка и с одной фаской трубы одновременно для / обрезки и с двумя фасками трубы одновременно
- Коническое качество: хорошее
3. Технические параметры
- Применимый диаметр трубы: DN100~600(φ114~610)
- Применимая толщина стенки: 5 ~ 50 мм
- Применимые материалы: углеродистая сталь, легированная сталь и криогенная сталь
- Длина резки: 6350 мм
- Форма конуса: V
- Направление резания: продольное
- Роликовая скамейка:
Структура: Трехлинейный стальной ролик с фиксированным расстоянием
Длина роликового скамейки: 7000MM
Система привода: серводвигатель + прецизионный редуктор
Rev: 0 ~ 2.5M / мин (VF бесступенчатая регулировка скорости)
Материал роликового стенда: 45#, Поверхностная обработка голубым покрытием
Точность вращения: <2.0MM
- Система тележек:
Путешествие тележки: 6350MM (перемещение вдоль)
Ход резака: 700 Мм (вверх/вниз); 300 Мм (вход/выход)
Резка с: пламенная резка (может быть оснащена плазменной резкой)
Угол поворота резака: ±45° (регулируемый)
Количество факела для резки: один кусок факела для резки / три куска факела для резки пламени
Ошибка угла: <2°
Точность фиксации длины: <2.0MM
- Система управления: Система резки ЧПУ с пламенем SH-2000H
- Система измерения длины: Система измерения длины с ЧПУ, входящая в состав системы управления.
Транспортировочная система: встроенная транспортировочная система, оснащенная подъемником; один комплект транспортировочной системы может быть дополнительно предусмотрен для фасонно-отрезного станка, при необходимости, а транспортировка может быть осуществлена вручную или электрически.
Характеристики
Диаметр трубы | МИН.: 100 mm (4 in) МАКС.: 600 mm (24 in) |
Комбинированная функция | для профилирования |
Обрабатываемый материал | для стали |
Обработываемое изделие | для труб |
Технология | с пламенем, плазменный |
Тип управления | ЧПУ |
