Этот шкив с электромеханическим обнаружением перегрузок является простым и надежным устройством для многих применений лебедок во всех областях (строительство, промышленность...).

- Простота установки
- Наружное использование - 10°C / +50°C.
- Электромеханическая работа. Работает как простой переключатель. Контакт IP67.
- Диапазон настройки: 110-125 % от номинальной нагрузки.
- Заводская калибровка.
Использование:
- Шкив может обнаружить перегрузку в канате благодаря контактному датчику (ход 6 мм).
- При снижении номинального усилия шкив удерживается одной (или несколькими) предварительно напряженной пружиной (пружинами). Выше этого усилия шкив перемещается, сжимая пружину и контактируя с датчиком.
- Первоначальная настройка пружины и усилия срабатывания устанавливается на заводе-изготовителе.
- Обнаружение происходит в диапазоне от 110 до 125 % номинальной нагрузки.
- Триггер зависит от усилия между двумя падениями (одно из которых всегда соответствует пружине).
- Если этот угол 90°, усилие срабатывания сравнивается с усилием при одном падении.
- Если этот угол 180°, усилие срабатывания сравнивается с усилием при двух падениях.
- Приемлемая сборка для 90° = от 85° до 95°, для 180° = от 160° до 200°. Эти углы наклона канатов должны соблюдаться, чтобы их точность составляла более 95 %.

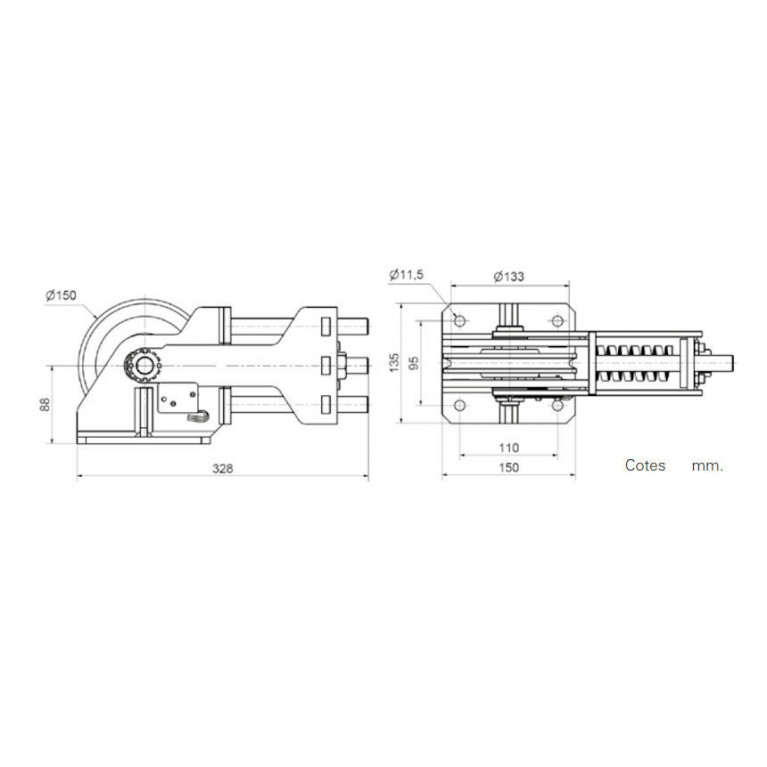

Технические характеристики Встроенные шкивы 100 кг
Диаметр резьбы мм - 133
Прочность проволочного каната (угол b/2 падает) кг, 180° - 50
Прочность проволочного каната (угол b/2 падает) кг, 90° - 100
