PONTOS Живая оптическая 3D метрология для слежения и зондирования

Особенности

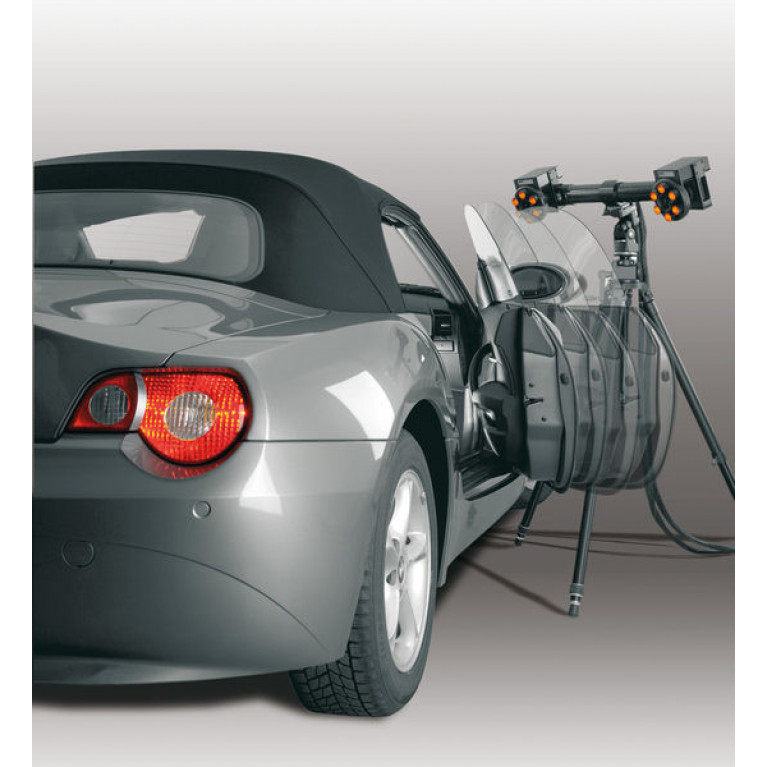

PONTOS Live - это система слежения за позиционированием деталей под напряжением, разработанная специально для производственных условий. Система, оснащенная сенсорным зондом GOM Touch Probe, позволяет комбинировать оптические и тактильные методы измерения. Через динамическую привязку к координатам объект измерения непрерывно отслеживается оптическим датчиком.

Технология

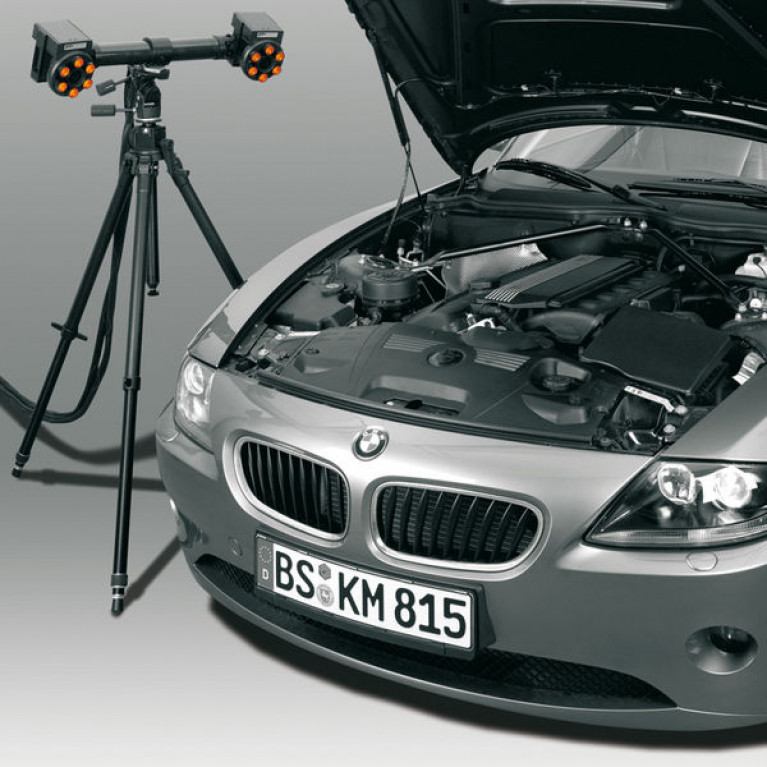

Стереокамера

Система стереокамер обеспечивает точные 3D координаты маркеров опорных точек. Предустановленные и сертифицированные объективы интегрированы в промышленный корпус, что обеспечивает высокую стабильность при меньшем количестве требований к калибровке датчиков. Пользователи могут легко изменять измерительный объем и, таким образом, измерять как малые, так и большие объекты.
Живая функциональность

Функциональность в реальном времени позволяет проводить измерения и позиционирование в режиме реального времени. Это поддерживается при измерениях с помощью сенсорных датчиков GOM и адаптеров GOM, так что компоненты могут быть специально выровнены и позиционированы в САПР при измерениях в режиме онлайн.
Сенсорный зонд GOM

GOM Touch Probe - это тактильное дополнение для измерительных систем, которое оптически отслеживается системой. Он используется для тактильных измерений и позволяет измерять координаты даже в труднодоступных местах.
GOM-адаптер

GOM Adapters предлагают расширенные возможности для измерения в реальном времени, такие как позиционирование компонентов или измерение геометрических элементов и кромок.

Программное обеспечение

Инструменты оценки и анализа программного обеспечения GOM Inspect Professional полностью доступны для PONTOS Live. Параметрическая концепция, разработанная GOM, обеспечивает надежность процесса и прослеживаемость всех элементов.
