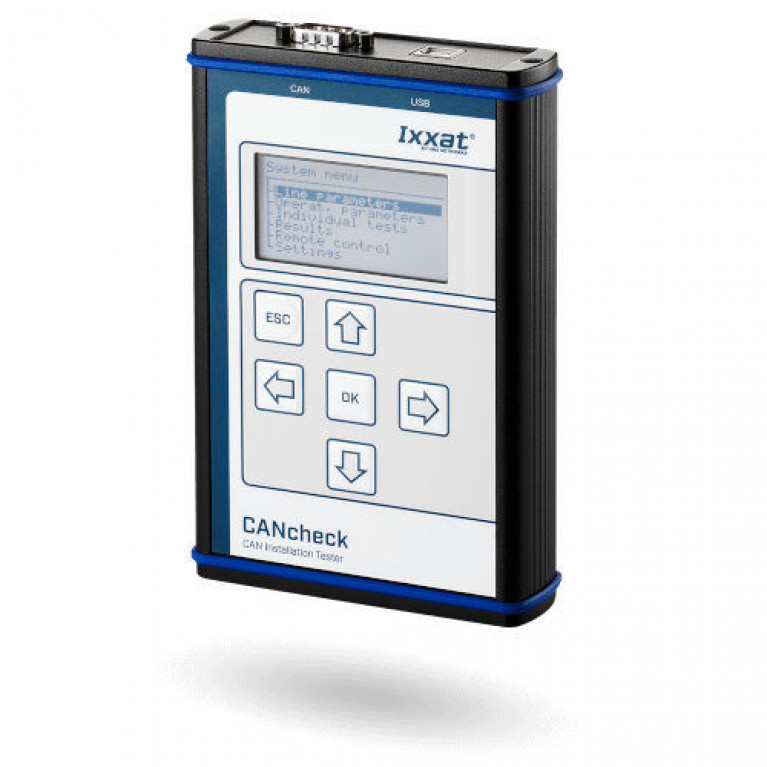

CANcheck позволяет пользователям анализировать сети CAN во время ввода в эксплуатацию, технического обслуживания и помогает искать неисправности. Это портативное устройство, работающее от аккумулятора, подключается к тестируемой сети CAN и работает с помощью четко структурированного меню.

Особенности и преимущества

Тест кабеля при выключенной сети и рабочий тест при включенной сети
Тест проводки: проверка сопротивлений между всеми контактами CAN-коннектора (назначение в соответствии с CiA), обеспечивая оценку на основе предварительно заданных пороговых значений
Тест сопротивления клемм: измерение сопротивления между CAN_H и CAN_L
Длина кабеля: измерение длины кабеля с помощью импульсно-временной задержки, импеданс кабеля
Измерение уровня сигнала: абсолютный и дифференциальный уровень сигнала, указанный в соответствии с идентификатором
Определение скорости передачи данных: определение скорости передачи данных тестируемой системы CAN
Сканирование идентификаторов: определение всех переданных идентификаторов и отображение частоты приема
Режим CANopen: Уровень сигнала и частота приема перечислены в соответствии с идентификатором узла
Нагрузка шины: измерение текущей нагрузки шины системы CAN
Кадры ошибок: количество кадров ошибок в единицу времени
Руководство пользователя: инструкции по тестированию перед тестированием, сообщение о OK или ошибке после тестирования, продолжение после подтверждения
Многоязычный: инструкции по тестированию на немецком или английском языке
