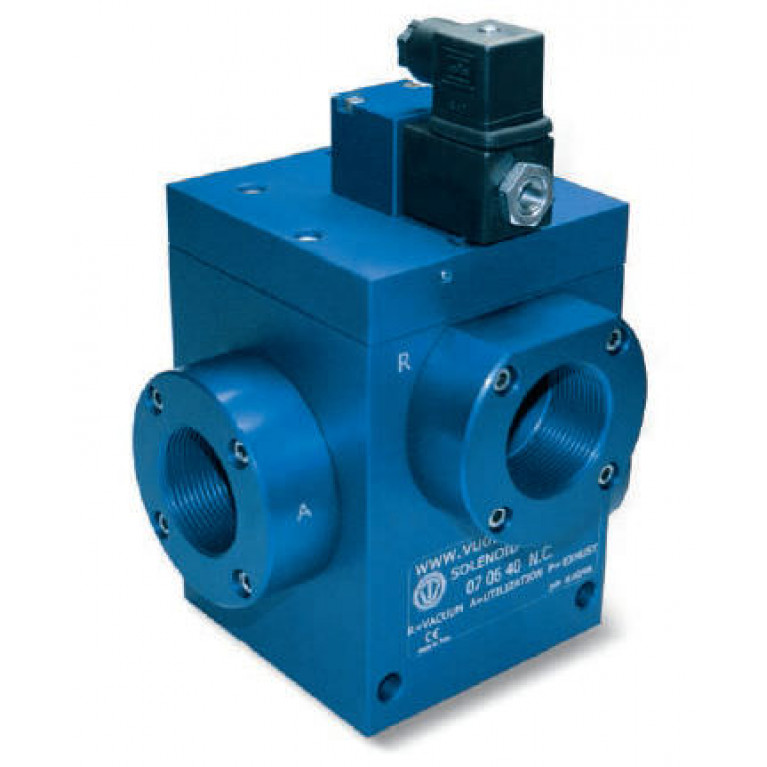

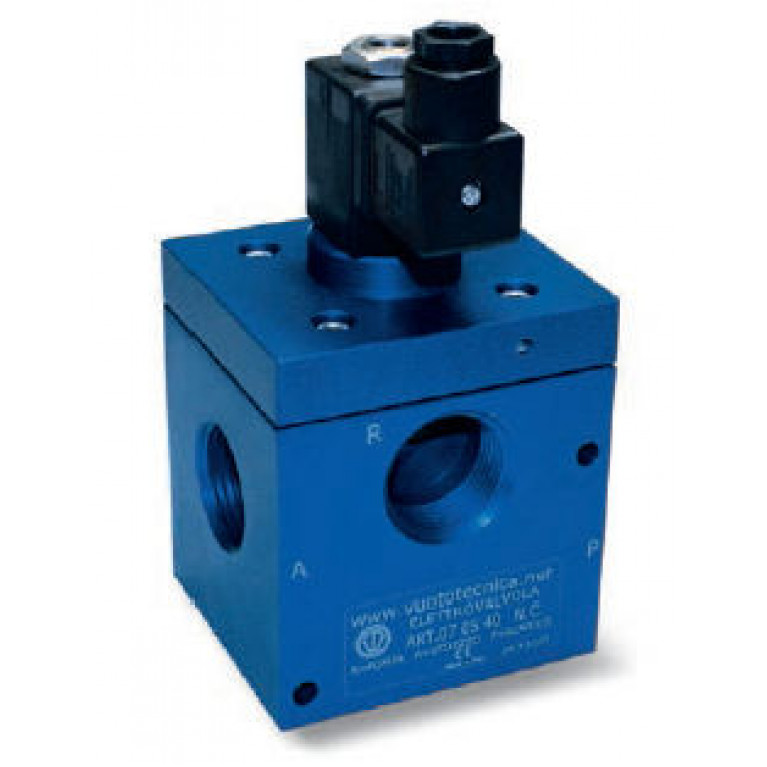

Эти трехходовые, двухпозиционные вакуумные электромагнитные клапаны с прямым приводом оснащены коническими шторками, сервоуправляемыми вакуумом.
Обычно они закрыты в стандартной комплектации, но могут быть поставлены в нормально открытом состоянии по запросу.
Они состоят из анодированного алюминиевого корпуса, в котором расположены соединения, двух кремниевых жалюзи, смонтированных на стержне из нержавеющей стали, и мембраны из специального армированного компаунда. Привод, приводимый в действие электрической катушкой, управляет вакуумом в сервоуправлении. Принцип работы этих электромагнитных клапанов основан на разнице давлений между вакуумным насосом или генератором и давлением всасываемого воздуха.
Посредством обращения этого "перепада давления" к сервоуправлению через привод, заслонки могут управляться без использования сжатого воздуха и пружин.
По принципу работы они не рекомендуются на установках с грубым уровнем вакуума (ниже 850 абсолютных мбар, что соответствует 15 % вакуума).
Отсутствие пружин, трения и внутренних динамических напряжений способствует высокой скорости реакции и гарантирует длительный срок службы.
Стандартная электрическая обмотка полностью пластифицирована синтетической смолой, имеет герметичное исполнение, класс изоляции F (до 155°C) согласно стандартам VDE, с трехконтактными электрическими соединениями толщиной 6,3 мм согласно EN 175301-803 (ex DIN 43650).
Степень защиты IP 54; IP 65 со вставленным разъемом.
Допустимый допуск на номинальное значение напряжения: ±10 %.
Максимальное поглощение: 20 В.А. при переменном и 18 Вт при постоянном напряжении.
