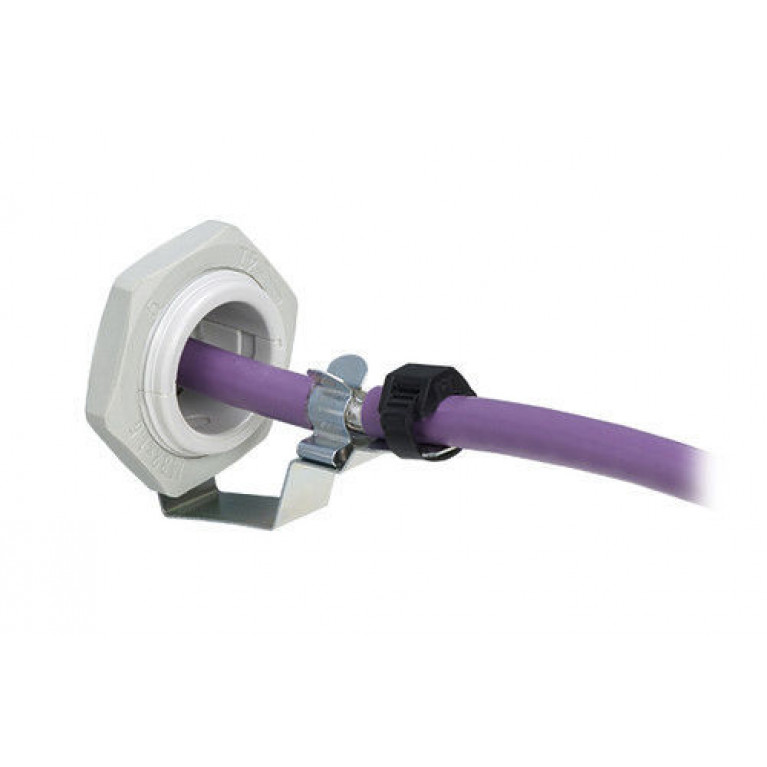

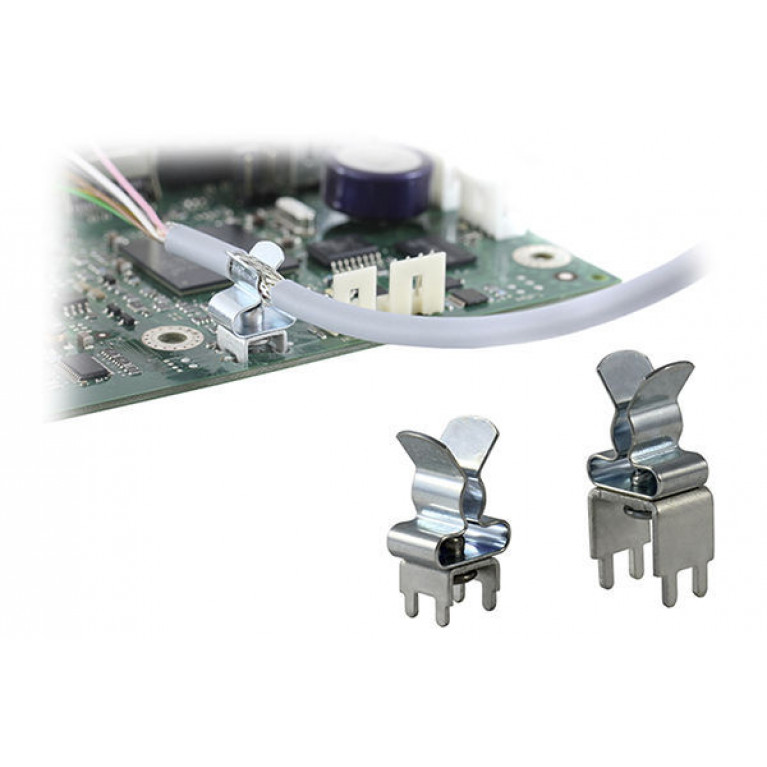

ЭМС-зажимы экрана используются там, где экран кабелей должен быть подключен к потенциалу земли. Они просты в использовании и эффективны для заземления экранов одиночных кабелей.

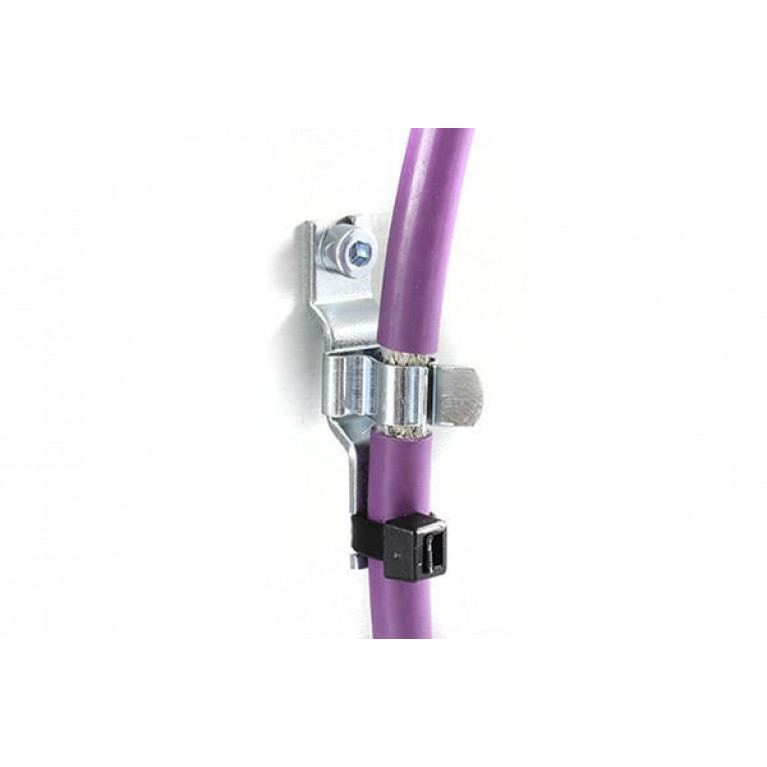

При использовании типов со встроенной разгрузкой натяжения кабели могут быть закреплены через оболочку кабеля с помощью кабельных стяжек. Таким образом достигается разгрузка от натяжения в соответствии с EN 62444. Мы также предлагаем экранирующие зажимы ЭМС с функцией двойной разгрузки натяжения в соответствии с директивами по установке PROFINET.

Благодаря особой конструкции диапазон зажима MSKL очень велик при сравнительно небольших размерах. (Пример: MSKL 3-12, в сборе с экраном кабеля 12 мм: ширина 26,25 мм).

Зажимы для экранов могут быть установлены на направляющие C-секции C30 с помощью винтовой опоры SC.

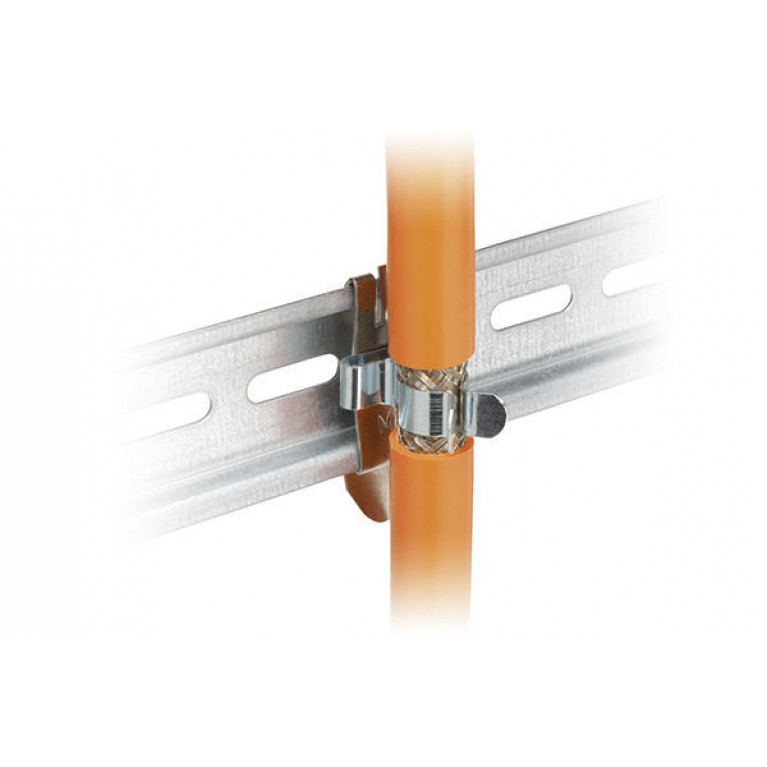

С зажимом LFC экран кабеля непосредственно контактирует с шиной С-образного сечения. Существующий кабельный зажим можно использовать для разгрузки от натяжения. Зажим LFC просто защелкивается на С-образной рейке и затем фиксируется с помощью винта вашего кабельного зажима.

Теперь доступны: комплекты, состоящие из зажима для экранов ЭМС LFC и подходящего зажима для кронштейна CCL.
Технические характеристики
Материал - Зажим экрана: Пружинная сталь, оцинкованная
Кронштейн экрана: Мягкая сталь, гальванически оцинкованная
Винтовая ножка: Мягкая сталь, гальванически оцинкованная
Свойства - виброустойчивость
Варианты монтажа - винтовой монтаж, зажим, защелкивание
Преимущества и выгоды
Частично со встроенной разгрузкой от натяжения
Большая площадь контакта
