Пазовая плита X 8 40 может использоваться для создания больших, прочных рабочих поверхностей или целых стен с непрерывными пазами, простирающимися от одного конца до другого.
Это решение позволяет точно и гибко закреплять заготовки на месте. Приспособления, станки и инструменты также могут быть установлены всего несколькими быстрыми движениями.

Обратите внимание на упругую деформацию плиты с пазами, опирающейся на все четыре стороны под нагрузкой (площадь: 1000 x 1000 мм).
Пазы рассчитаны на усилие вытяжки до 2500 Н.
Groove Plate Profile 8 400x14 (0.0.678.02) предлагается для легких применений, таких как крепление на месте крючков и держателей.

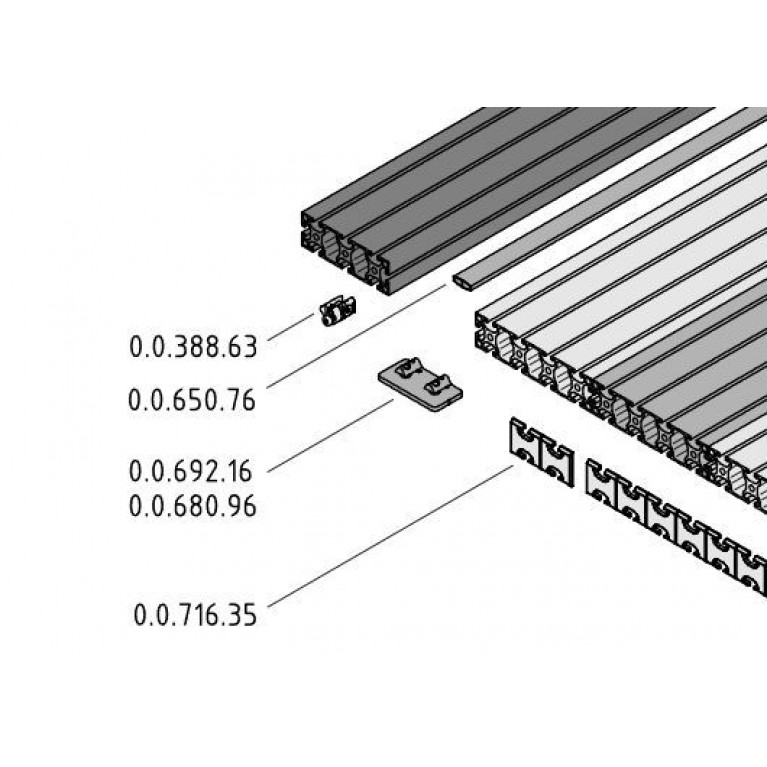

Groove Plate, Profiles X 8 и Direct-Fastening Sets (0.0.388.63) будут сконфигурированы в соответствии с введенными вами размерами. Кронштейны 8 80x40 плоские (0.0.692.16) и профили Step Spacer (0.0.650.76) обеспечивают дополнительную прочность на изгиб. Торцы могут быть закрыты колпачком X 8 80x40 2N180 (0.0.716.35).

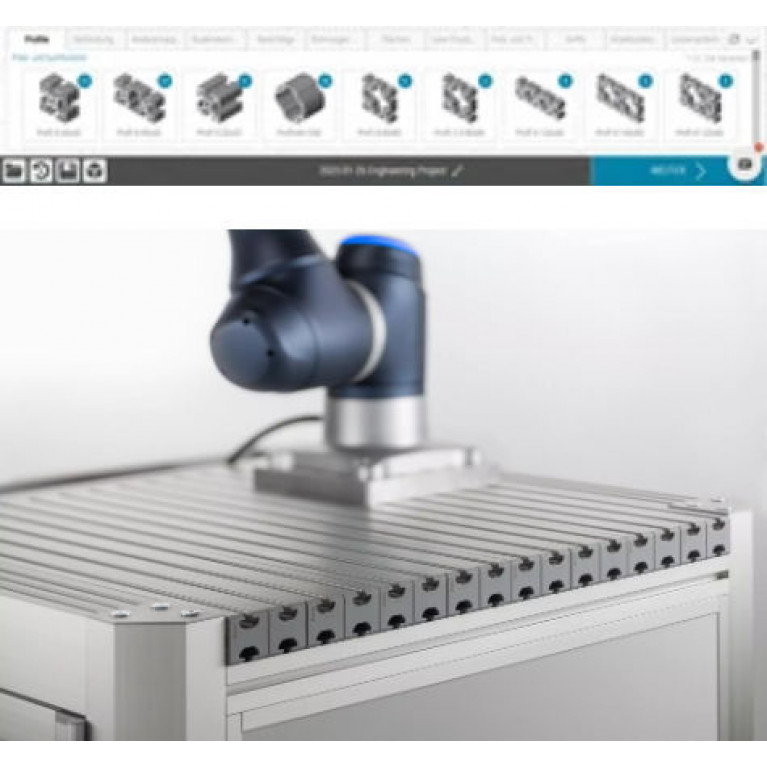

Пазовую пластину X 8 можно заказать с минимальной шириной 200 мм и с шагом 40 мм. Самый простой способ конфигурирования решения - это использование элемента Engineeringtool. Groove Plate хранится как конфигурируемый продукт. Все, что вам нужно сделать, это ввести необходимую длину и ширину и добавить готовый Groove Plate в корзину. Кроме того, вы можете одновременно спроектировать подходящую раму.
