Загружать или выгружать листы с поддона на перфорационную машину с ЧПУ

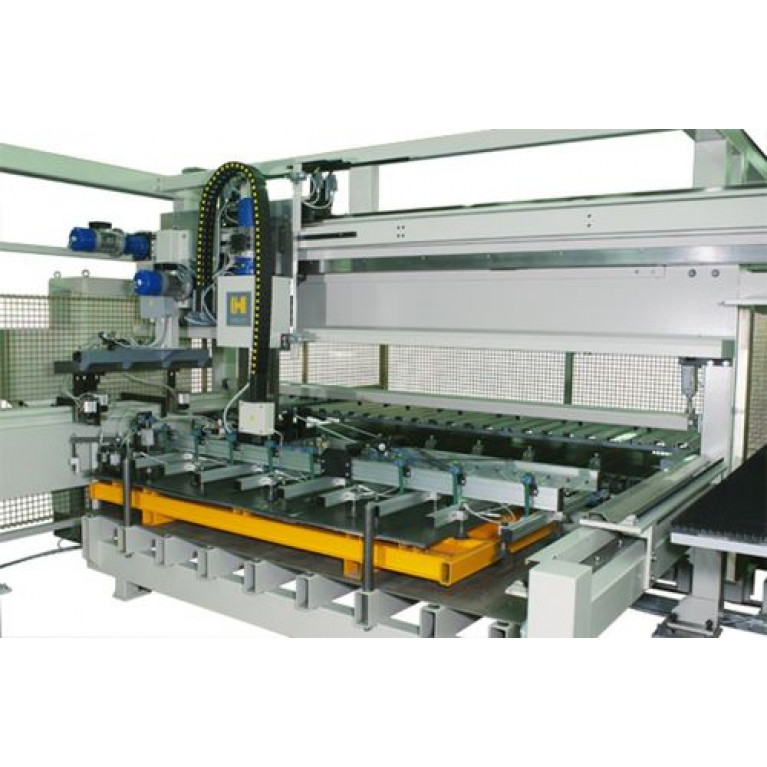

Система SHEET TRANSFER 3015 предназначена для загрузки листов с поддона на перфорационный станок с ЧПУ и выгрузки перфорированных листов со стола станка на штабелер. Основная рама системы представляет собой жесткую, болтовую конструкцию с линейными направляющими увеличенного размера и моторизованными тележками. Она состоит из:

Загрузочного устройства с устройством разделения листов и устройством измерения толщины:

Поддон с листами укладывается на рамную конструкцию с увеличенными габаритами, оснащенную 2 магнитами для предварительного разделения стальных листов и 3 ограничительными планками для измерения толщины материала. Загрузочное устройство состоит из рамы с пневматическими присосками и специальной пневматической системы (передний левый угол) для разделения листов. Эта специальная пневматическая система встряхивает передний левый угол листа, чтобы отделить его от находящегося под ним листа, при дополнительной помощи струи сжатого воздуха через устройство продувки (регулируемое по высоте).

Вертикальное движение рамы с присосками имеет 2 скорости для лучшего отделения листов. После поднятия листа специальное устройство измеряет толщину листа, чтобы проверить, был ли взят только 1 лист. Если это так, то между поднятым листом и поддоном для листов устанавливается специальный промежуточный стол на той же высоте, что и стол перфорационной машины.

В этот момент система ждет, пока перфорационная машина закончит перфорацию предыдущего листа. Когда предыдущий лист закончен, новый лист перемещается горизонтально к машине и удерживается на высоте около 25 мм над перфорированным листом на перфорационном столе.
