Описание ручного конвейера серии 500

Участок железной дороги: 60мм × 68мм × толщина 4мм.
Тележки со стальными подшипниковыми роликами.
Максимальная рабочая температура: 250°С.
На некоторых секциях (включая выключатели) ручная монорельсовая направляющая серии 500 может быть моторизирована с помощью бокового электродвигателя. Для более длинных секций с электроприводом может также использоваться цепь привода тележки

Компоненты ручной монорельсовой дороги 500 серии
Трек
Кривая
Переключить
TurntableMotorization
моторизованная тележка
выдвижной путь
Секция падения
Специальное оборудование может быть изготовлено по запросу. Например: интеграция специальных подъемных систем, взвешивание, штанги для транспортируемых деталей и т.д.

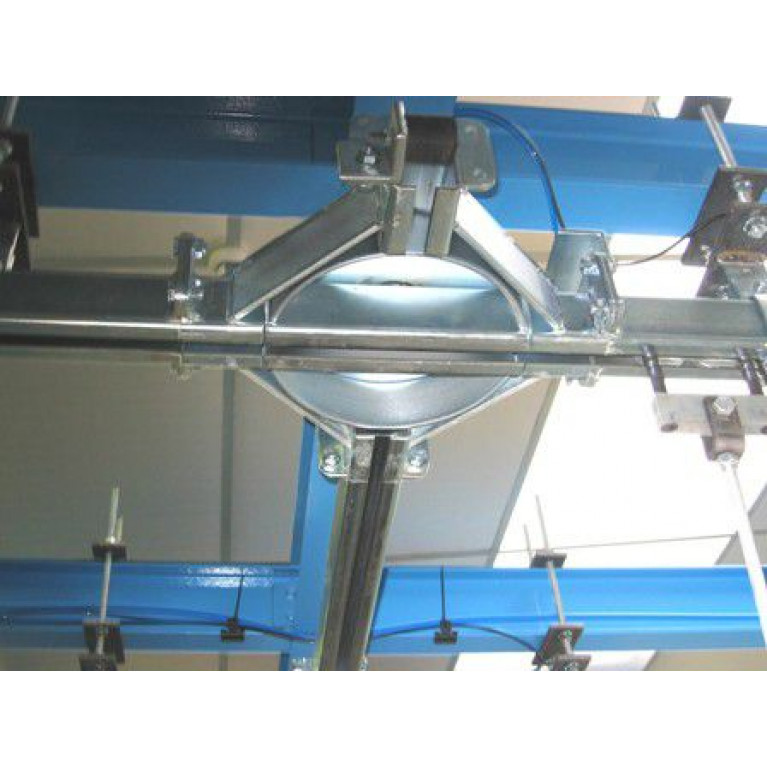

Поворотная пластина переключателя.
Для облегчения движений оператора поворотная секция переключателя может управляться автоматически с помощью цилиндра.

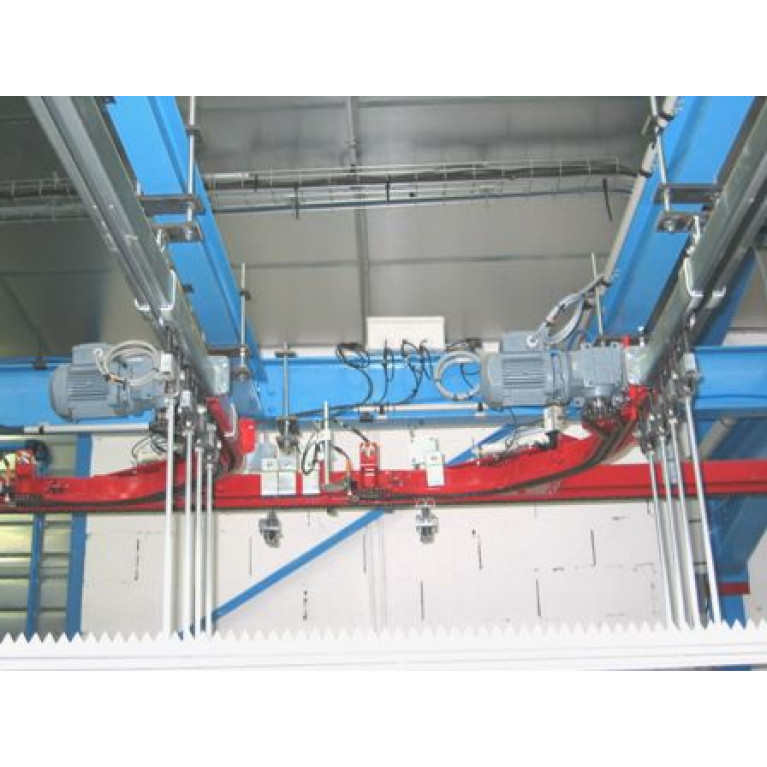

Включить моторизацию на ручном конвейере.
В некоторых местах ручной конвейер может быть моторизован.
Здесь на 2 параллельных дорожках с боковым моторным переключателем для перемещения грузовых полос вперед.

Убирающаяся дорожка может быть транспортирующим решением через герметичные ворота. Убирающаяся дорожка - это простой ответ на вопрос о непрерывности транспортного контура через герметичные ворота, занавесные ворота или противопожарные ворота. Все двери, которые требуют плотного закрывания между двумя зонами или помещениями. Но при этом заготовки должны проходить через них по подвесному конвейеру.

Фотография: 3 комбинированных выдвижных направляющих закрытых и открытых, расположенных у входной двери высокотемпературной вулканизационной печи.

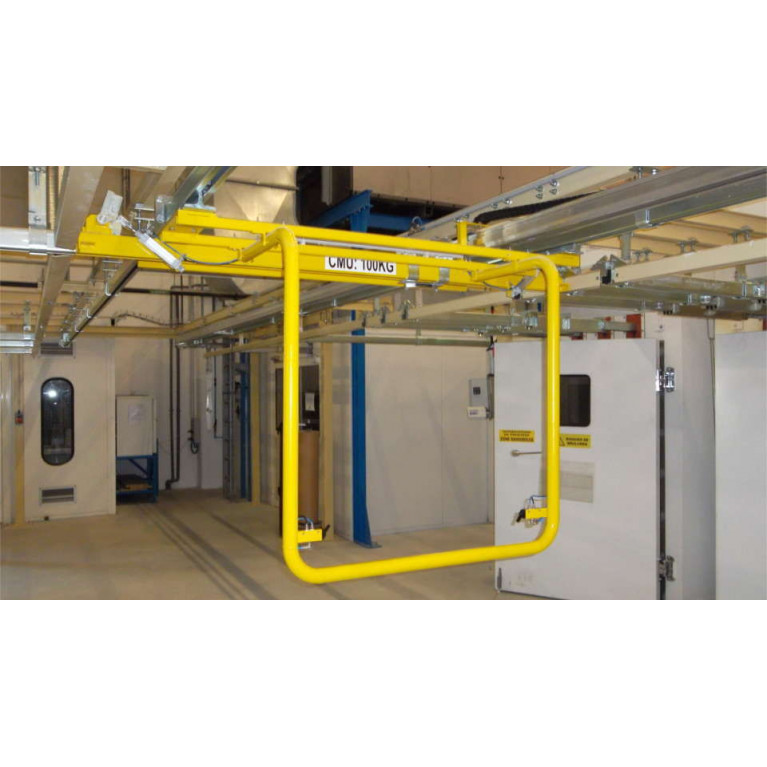

Восходящие и нисходящие лифты используются для изменения уровня и облегчают погрузку и разгрузку.
Паповая секция оснащена пневматическим или электрическим подъемником.
Для легких грузов подъемное устройство в некоторых случаях может быть оснащено пневматическим цилиндром.
