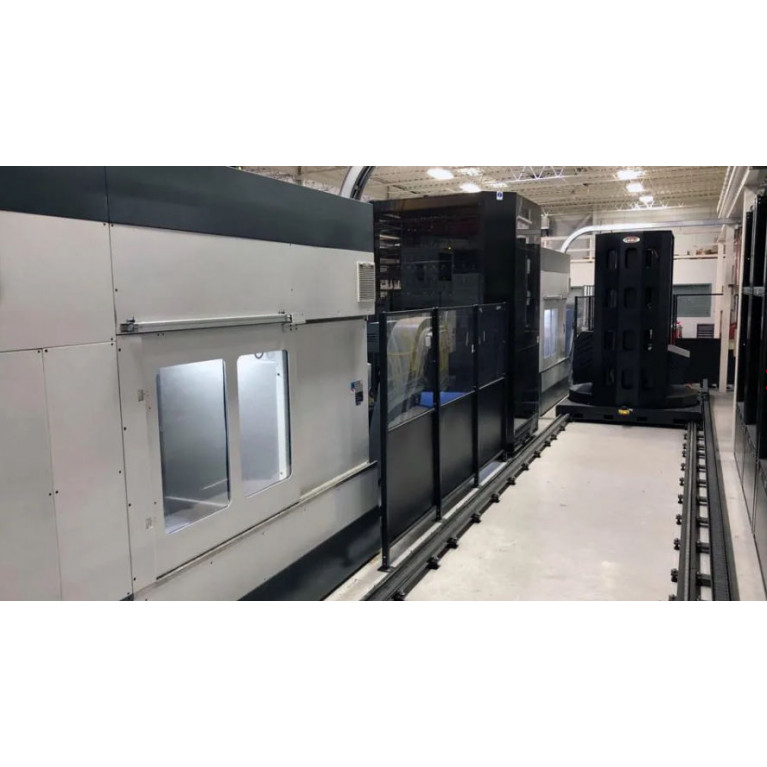

Обрабатывающий центр ЧПУ с подвижным поворотным столом ZEPHYR VTR-D

Производитель: Promac S.r.l.

Артикул:2439047

*Цена по запросу

Отправить заявку

Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:

info@zipmachine.ru

Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.

Описание

представляет собой высокоскоростной вертикальный мостовой
центр с подвижным вращающимся столом.
Этот обрабатывающий центр представляет собой правильную комбинацию для удовлетворения
различных процессов для следующих областей применения:

- МОЛДЫ;
- АВТОМОБИЛИ;
- АЭРОСПАС;
- МЕХАНИЧЕСКИЕ ПРИЛОЖЕНИЯ;
- ТОЧНЫЕ ПРОТОТИПЫ;
- и другие специальные применения.

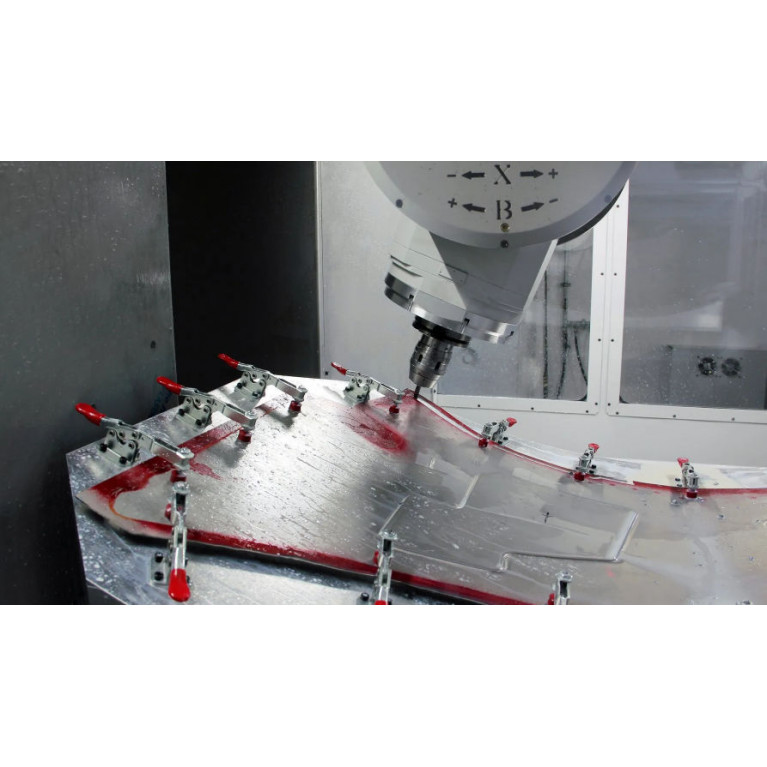

ZEPHYR VTR-D позволяет выполнять с одной установкой зажима детали такие операции, как черновая, получистовая, чистовая обработка, сверление и глубокое сверление по всему периметру детали даже в 5 осях
непрерывность.
Рабочий центр полностью спроектирован, изготовлен и собран в Promac с использованием самого современного программного обеспечения для 3D проектирования и FEM анализа. Максимальная рабочая зона по 5 осям с длиной инструмента 3,9 дюйма. Компактная площадь с большими ходами.

Рабочий центр для фрезерования, нарезания резьбы, точения, сверления и глубокого сверления
Сбалансированное распределение динамических и статических масс
Моноблочные станины с интегрированными механическими компонентами

Характеристики

Габаритная длина	7 370 mm (290,2 in)
Габаритная ширина	2 670 mm (105,1 in)
Грузоподъемность стола	1 000 kg, 1 500 kg, 2 000 kg, 2 500 kg (2 205 lb)
Другие характеристики	фрезеровщик, с высокой скоростью, компактный, высокоэффективный, высокоскоростной, высокой точности, со встроенным устройством замены паллет, с наклонной головкой
Количество инструментов	60 инструментов, 120 инструментов, 32 инструмента
Количество осей	3 оси, 5 осей, 4 оси
Мощность	30 kW, 37 kW (40,79 hp)
Направление шпинделя	вертикальный
Общая высота	4 424 mm (174,2 in)
Общий вес	16 000 kg (35 273,96 lb)
Передний конец шпинделя	HSK A-63, HSK-100-A
Скорость вращения	12 000 rpm, 15 000 rpm, 20 000 rpm (75 398 rad.min-1)
Скорость подачи по оси X	40 000 mm/min (26 in/s)
Скорость подачи по оси Y	40 000 mm/min (26 in/s)
Структура	с фиксированной рамой, с подвижным поворотным столом
Ход Y	1 000 mm (39 in)
Ход Z	1 000 mm (39 in)
Ход Х	2 400 mm (94 in)
Применение	для сверления, для авиационной промышленности, для изготовления штампов и пресс-форм, для глубоких отверстий
