Фрезерный станок с ЧПУ 3-4 оси PICOMAX® 75
Производитель:
FEHLMANN
*Цена по запросу
Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:
info@zipmachine.ru Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.Описание
PICOMAX® 75
Мощное решение для прецизионной обработки по 5 и 3 осям.
Универсальное, производительное и компактное.
PICOMAX 75 впечатляет высокой точностью, лучшей жесткостью и оптимальной энергоэффективностью.

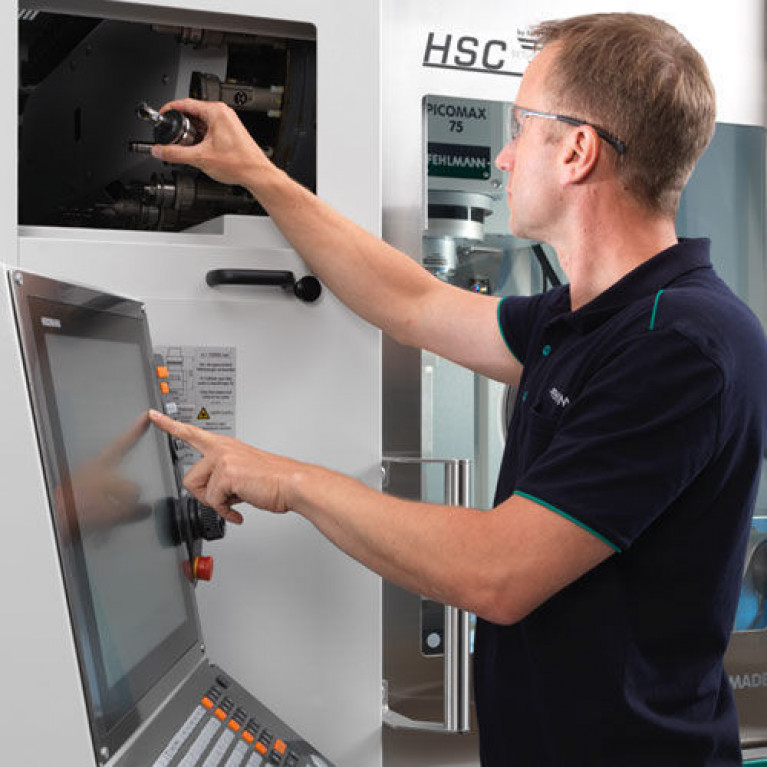

Магазин инструментов с загрузкой спереди во время обработки, компактная, экономящая место конструкция, а также типичная для компании Fehlmann превосходная эргономика - вот лишь некоторые особенности этого станка.

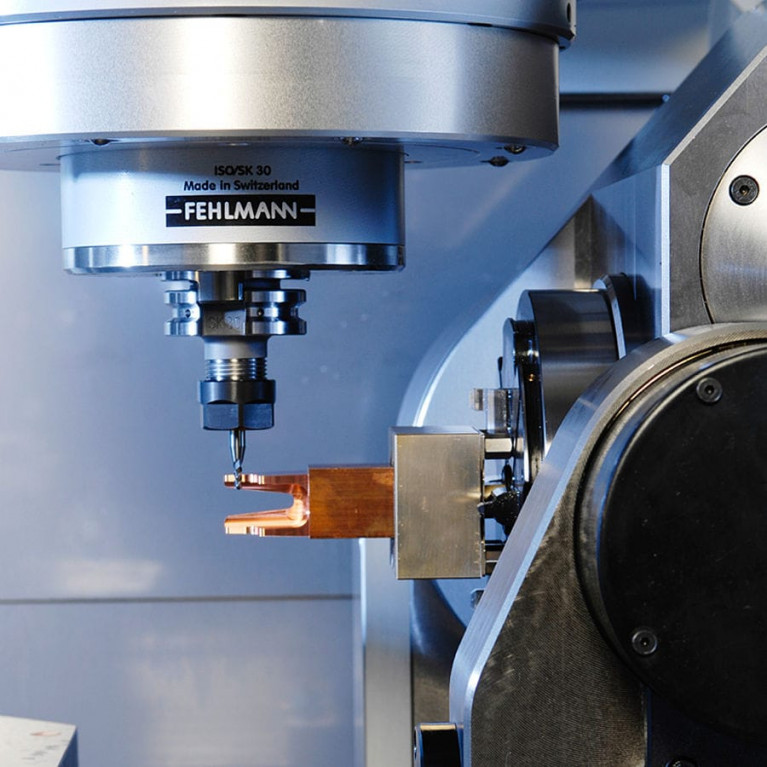

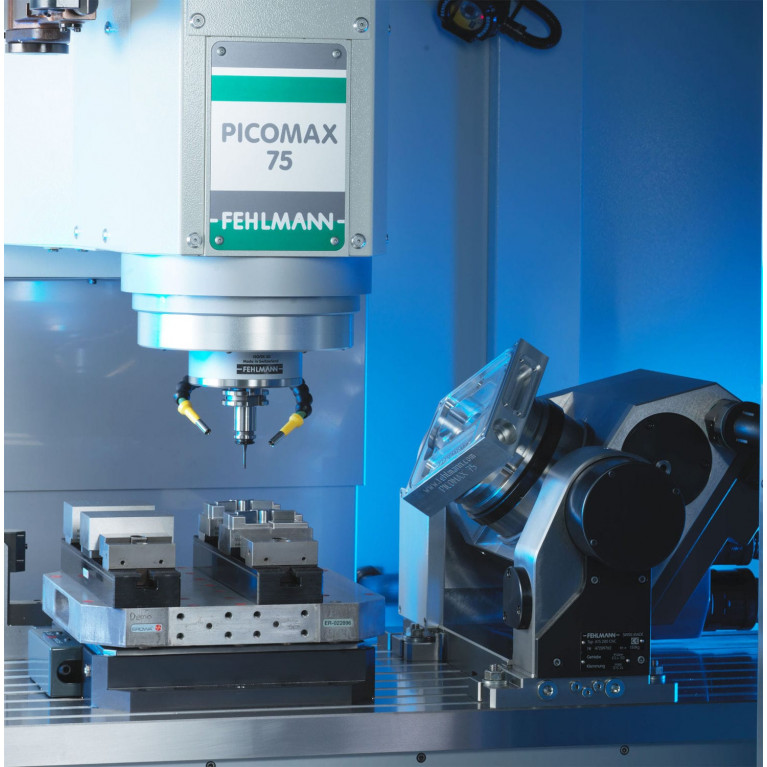

Конструкция станка, перемещения по оси Z, геометрия и блок управления были разработаны для 5-осевой обработки с разделительными и поворотными устройствами FEHLMANN. До 5 осей полностью интегрированы в систему управления. Такая комбинация обеспечивает наилучший доступ и точность при 5-ти, 4-х и 3-х осевой обработке.
PICOMAX 75 можно также заказать как чисто 3-осевой фрезерный станок, 4-я и 5-я оси могут быть дооснащены в любое время.
Станок легко доступен спереди, также в сочетании с опционально доступной автоматической системой перемещения деталей
Новая оптимизированная по жесткости конструкция станка и линейные направляющие большого размера, а также прецизионные стеклянные шкалы прямого измерения со сжатым воздухом на всех осях гарантируют "качество сверлильного станка". Полностью цифровая технология привода для максимальной динамики и производительности. Монтажные поверхности конструктивных элементов станка зачищены, что гарантирует наилучшую геометрию.
Мощное решение для прецизионной обработки по 5 и 3 осям.
Универсальное, производительное и компактное.
PICOMAX 75 впечатляет высокой точностью, лучшей жесткостью и оптимальной энергоэффективностью.
Магазин инструментов с загрузкой спереди во время обработки, компактная, экономящая место конструкция, а также типичная для компании Fehlmann превосходная эргономика - вот лишь некоторые особенности этого станка.
Конструкция станка, перемещения по оси Z, геометрия и блок управления были разработаны для 5-осевой обработки с разделительными и поворотными устройствами FEHLMANN. До 5 осей полностью интегрированы в систему управления. Такая комбинация обеспечивает наилучший доступ и точность при 5-ти, 4-х и 3-х осевой обработке.
PICOMAX 75 можно также заказать как чисто 3-осевой фрезерный станок, 4-я и 5-я оси могут быть дооснащены в любое время.
Станок легко доступен спереди, также в сочетании с опционально доступной автоматической системой перемещения деталей
Новая оптимизированная по жесткости конструкция станка и линейные направляющие большого размера, а также прецизионные стеклянные шкалы прямого измерения со сжатым воздухом на всех осях гарантируют "качество сверлильного станка". Полностью цифровая технология привода для максимальной динамики и производительности. Монтажные поверхности конструктивных элементов станка зачищены, что гарантирует наилучшую геометрию.
Характеристики
Вращение стола (ось C) | МАКС.: 360 ° МИН.: 1 ° |
Габаритная длина | 2 300 mm (90,6 in) |
Габаритная ширина | 2 100 mm (82,7 in) |
Другие характеристики | модульный, с высокой скоростью, компактный, высокоэффективный, циклический, с автоматической погрузкой/разгрузкой, жесткий, высокая мощность, высокой точности, для нарезания резьбы, с высокой производительностью, высокая мощность, высокоскоростной, с переменной скоростью, фрезеровщик, с увлажнением, средний формат, CE, с прямым приводом, с устройством замены паллет, для микрообработки |
Количество инструментов | 50 инструментов, 80 инструментов |
Количество осей | 3-4 оси, 3-5 осей, 5 осей, 4 оси |
Мощность | 10,5 kW, 13,7 kW, 17,8 kW (14,28 hp) |
Направление шпинделя | вертикальный |
Обрабатываемое вещество | для композитов |
Общая высота | 3 200 mm (126 in) |
Общий вес | 5 300 kg (11 684,5 lb) |
Скорость вращения | 14 000 rpm, 20 000 rpm, 30 000 rpm, 36 000 rpm (87 965 rad.min-1) |
Структура | с подвижным столом, с подвижной стойкой |
Ход Y | МАКС.: 400 mm (16 in) МИН.: 0 mm (0 in) |
Ход Z | МАКС.: 610 mm (24 in) МИН.: 0 mm (0 in) |
Ход Х | МАКС.: 600 mm (24 in) МИН.: 0 mm (0 in) |
Применение | для аэронавтики, для автомобильной промышленности, для форм, для обработки графита, для устройства смены инструмента, для авиационной промышленности, CFAO, для производства небольших деталей, для пластмассообрабатывающей промышленности, для изготовления макетов, для изготовления штампов и пресс-форм, для ортопедии, для сверления, для сверления, для небольших деталей, для использования в медицине, для титана, для сплава нержавеющей стали |
