Токарный станок ЧПУ KDC 700 N
Производитель:
Rafamet
*Цена по запросу
Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:
info@zipmachine.ru Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.Описание

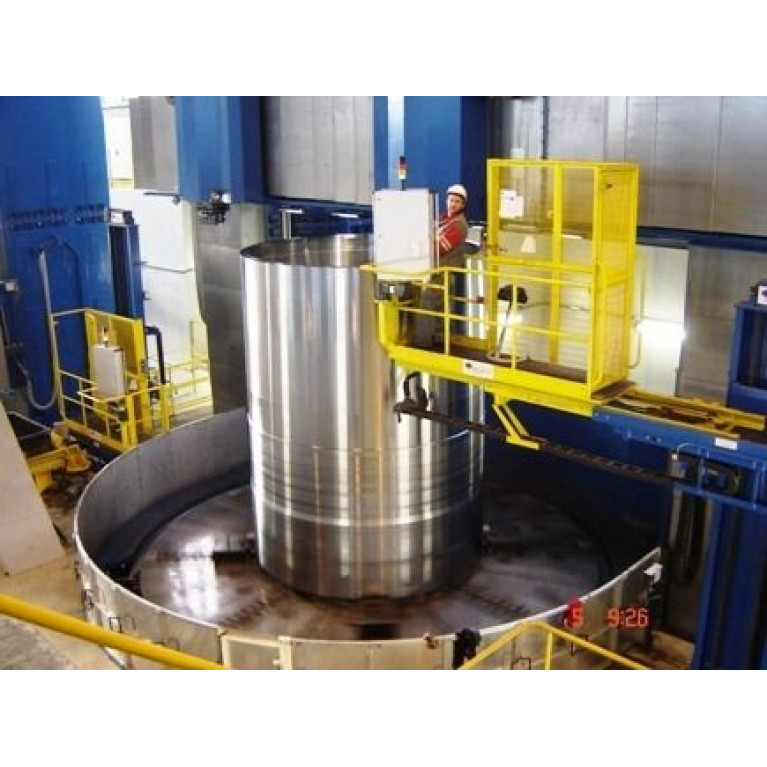

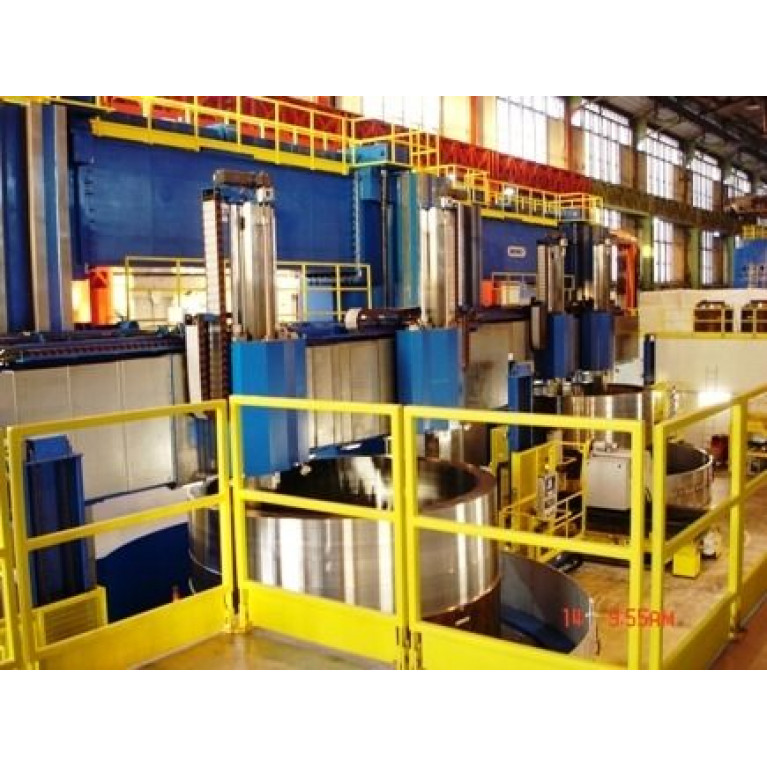

Сверхмощные двухстоечные вертикальные токарные станки серии KDC предназначены для точения и растачивания цилиндрических, конических и криволинейных поверхностей, а также заготовок сложной формы больших размеров.
Рельсовая бабка может быть оснащена инструментальным шпинделем, что позволяет выполнять также сверлильные и фрезерные операции.
Использование новейшей системы ЧПУ Siemens SINUMERIK 840D и технологии цифрового привода гарантирует максимальную производительность и полную совместимость всех компонентов привода и управления.
Вертикальные токарные станки серии KDC вместе с широким набором дополнительного оборудования изготавливаются по индивидуальным требованиям заказчика.

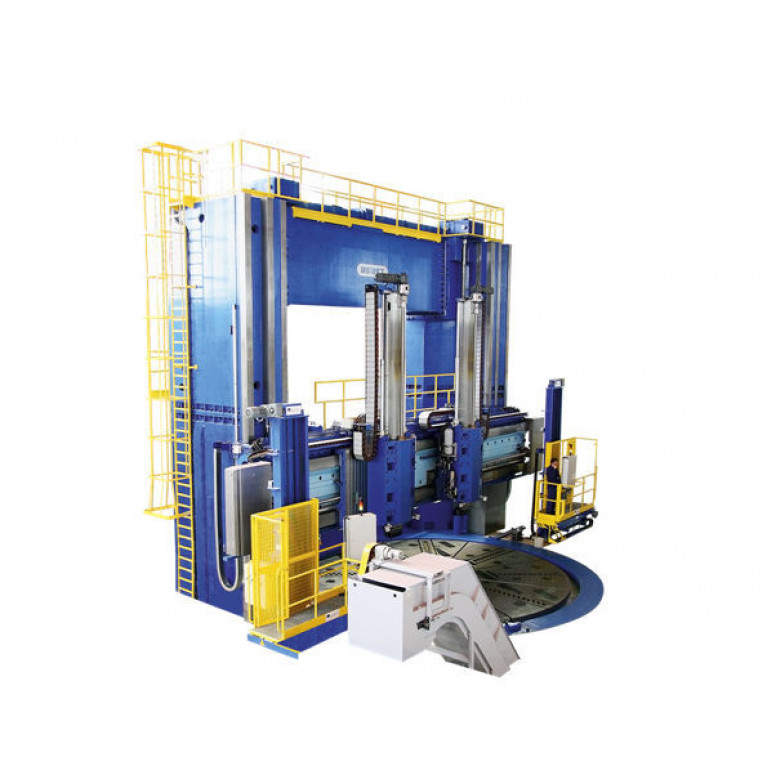

Система корпуса станка состоит из основания со столом, двух колонн и соединительной балки, механически соединенных между собой, что образует жесткую и устойчивую рамную конструкцию. Основные элементы станка, такие как основание, стол, колонны, поперечная балка и рельсовая головка, изготовлены из высококачественного чугунного литья. Это обеспечивает высокую геометрическую стабильность и отличное гашение вибрации, лучше, чем у конструкций, изготовленных на заводе.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
-Компактная конструкция, адаптированная к жестким требованиям к обработке
-Высокая жесткость и точность обработки
-Комплексная обработка заготовок с одной или двумя рельсовыми головками
-Рельсовая(ые) головка(и) для токарной обработки, опционально для фрезерной и сверлильной обработки
-Приводы подачи по осям X и Z реализованы через точные шарико-винтовые передачи
-Магазины инструментов / инструментальных головок - опция
-Прямое измерение положения осей ЧПУ с помощью линейных шкал высокого разрешения Heidenhein
-Сдвоенный главный привод и привод оси C
-Гидростатические направляющие для перемещения головки и ползуна - опция
-Поставляется с приводом перемещения стола (ось Y)
-ISO/BT, CAPTO, KM или любая другая система оснастки
Рельсовая бабка может быть оснащена инструментальным шпинделем, что позволяет выполнять также сверлильные и фрезерные операции.
Использование новейшей системы ЧПУ Siemens SINUMERIK 840D и технологии цифрового привода гарантирует максимальную производительность и полную совместимость всех компонентов привода и управления.
Вертикальные токарные станки серии KDC вместе с широким набором дополнительного оборудования изготавливаются по индивидуальным требованиям заказчика.
Система корпуса станка состоит из основания со столом, двух колонн и соединительной балки, механически соединенных между собой, что образует жесткую и устойчивую рамную конструкцию. Основные элементы станка, такие как основание, стол, колонны, поперечная балка и рельсовая головка, изготовлены из высококачественного чугунного литья. Это обеспечивает высокую геометрическую стабильность и отличное гашение вибрации, лучше, чем у конструкций, изготовленных на заводе.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
-Компактная конструкция, адаптированная к жестким требованиям к обработке
-Высокая жесткость и точность обработки
-Комплексная обработка заготовок с одной или двумя рельсовыми головками
-Рельсовая(ые) головка(и) для токарной обработки, опционально для фрезерной и сверлильной обработки
-Приводы подачи по осям X и Z реализованы через точные шарико-винтовые передачи
-Магазины инструментов / инструментальных головок - опция
-Прямое измерение положения осей ЧПУ с помощью линейных шкал высокого разрешения Heidenhein
-Сдвоенный главный привод и привод оси C
-Гидростатические направляющие для перемещения головки и ползуна - опция
-Поставляется с приводом перемещения стола (ось Y)
-ISO/BT, CAPTO, KM или любая другая система оснастки
Характеристики
Диаметр | 16 000 mm (629,92 in) |
Другие характеристики | фрезерование, для сверления, для растачивания, высокоэффективное, компактное, сверления, с двойной стойкой |
Количество осей | 4 оси |
Направление шпинделя | вертикальное |
Номинальная мощность | 100 kW, 125 kW (136 hp) |
Скорость вращения | 3 000 rpm (18 849,556 rad.min-1) |
Тип управления | ЧПУ |
Применение | для интенсивного использования, для сверления, для крупногабаритных деталей |
