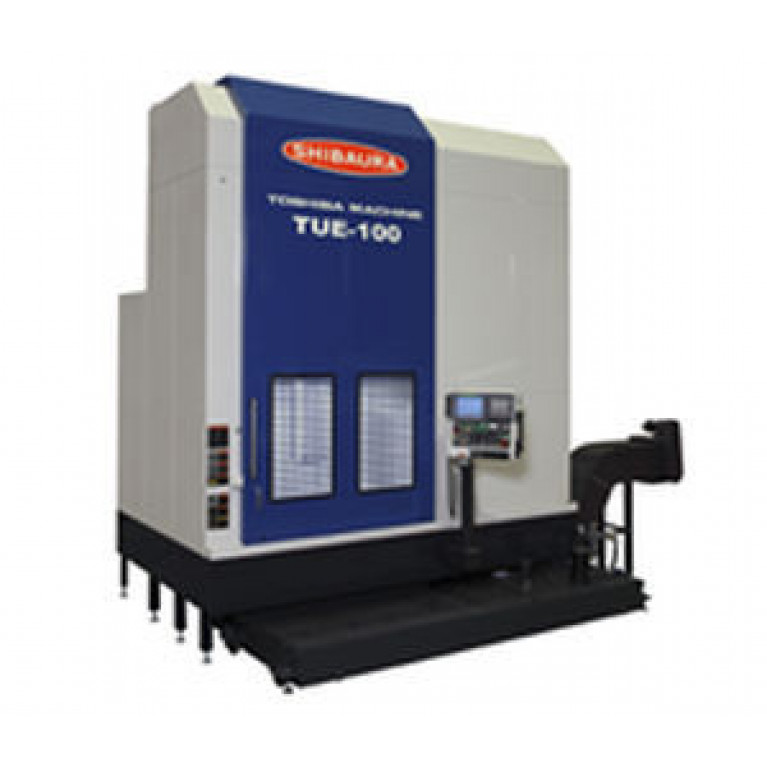

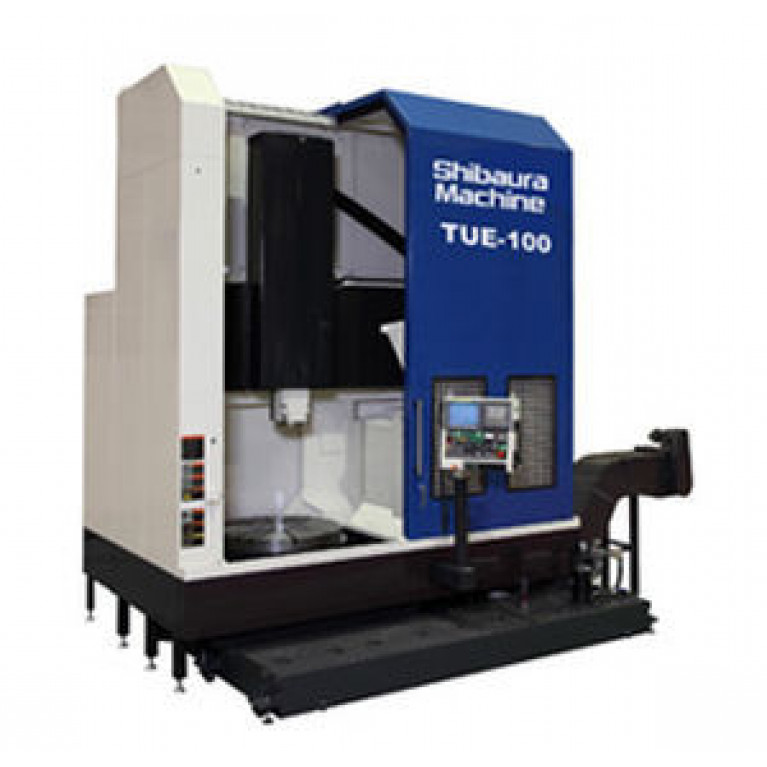

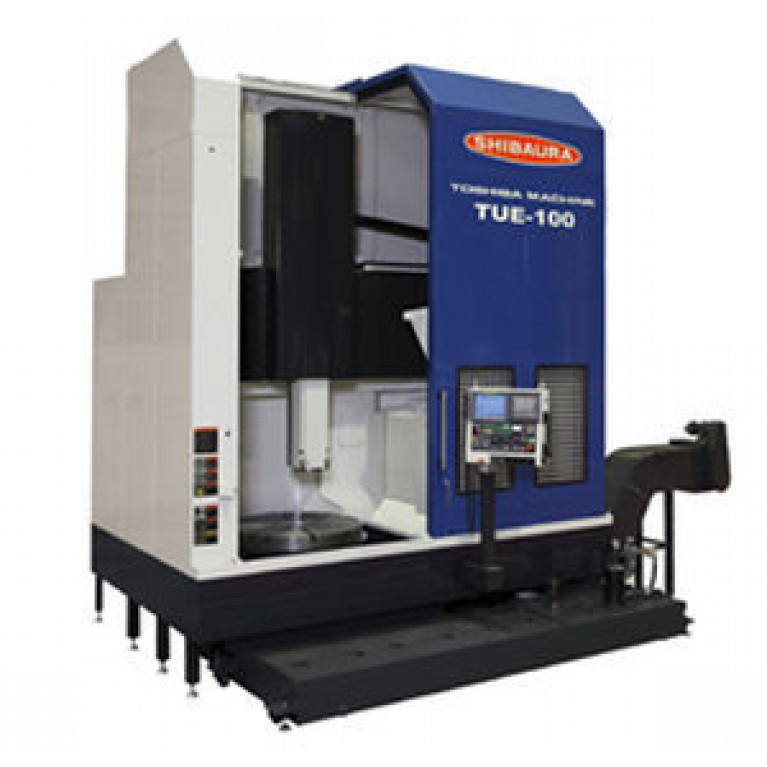

Расточно-фрезерный станок ЧПУ TUE-100

Расточно-фрезерный станок ЧПУ TUE-100

Производитель: Shibaura Machine
Артикул:1640288
Shibaura Machine
*Цена по запросу
Отправить заявку

Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:

info@zipmachine.ru

Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.

Описание
Заготовки из различных материалов могут обрабатываться на станке с колонной настенного типа с высокой жесткостью и широкой скоростью вращения стола

Лучший баланс жесткости конструкции
Размер станины такой же, как и у более крупной модели.
Колонна и рычаг, поддерживающий головку рельса, выполнены в виде единой детали колонны настенного типа с повышенной жесткостью для работы в тяжелых условиях.

Высочайшая скорость перемещения стола
Быстрый быстрый траверс сокращает время производства.
Стол работает в широком диапазоне скоростей, что делает его пригодным для обработки заготовок из различных материалов.

Быстрая траверса 15 М/мин по оси X и 12 М/мин по оси Y
Стол имеет два диапазона скорости.
2~150min-1 в низком диапазоне, ...8~ 600min-1 в высоком диапазоне

Безопасная и экологичная машина

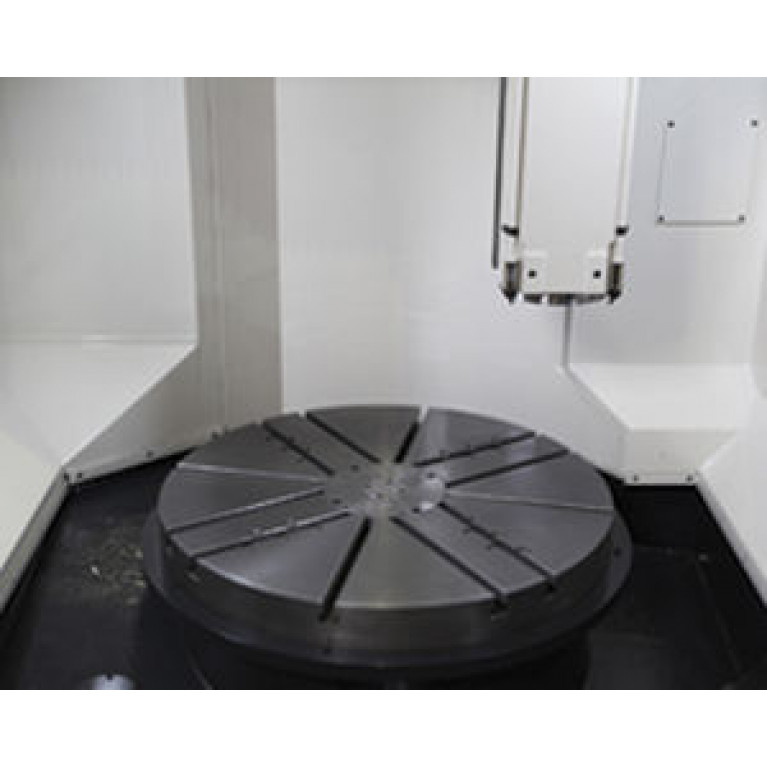

Полностью закрытая крышка вокруг стола является стандартной спецификацией, чтобы избежать разбрызгивания охлаждающей жидкости и стружки вокруг и уменьшить шум от обработки.

Технические характеристики станка

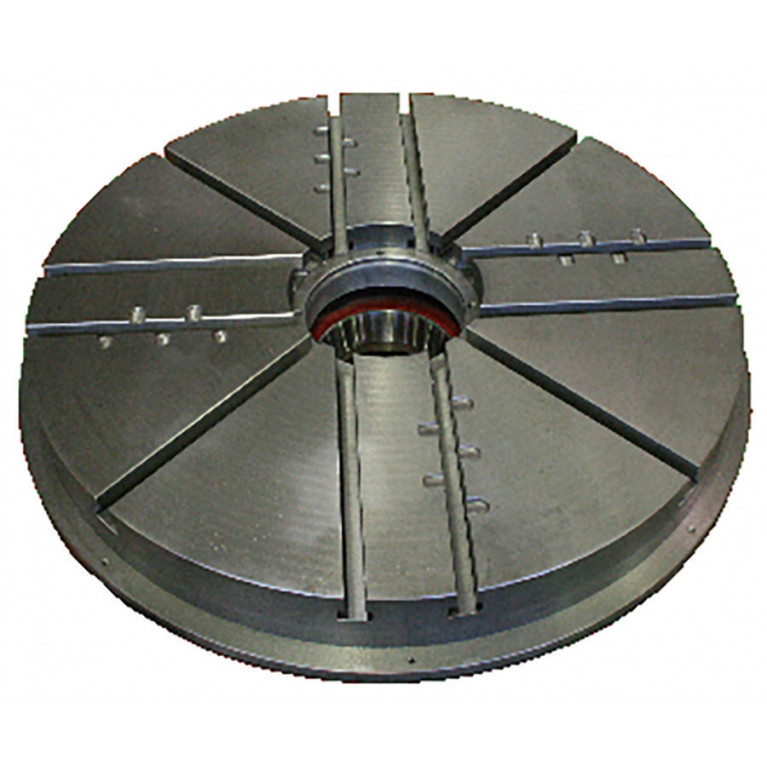

● Диаметр стола:Φ1016㎜ (Φ40in)
●Максимальный размах:Φ1200㎜ (Φ47.2in)
●Максимальная высота среза:850㎜(33.5in)
[Максимальная высота:1055㎜(41.5in)]
●Перемещение (X-ось×Z-ось)::
1000×900×700×350mm (39.4×35.4×27.6×13.8in)
● Двигатель привода стола :AC45/37kW (60/50HP)
●Скорость стола:2~600мин-1
●Пространство пола:5080×3530мм (200×139in)
●Высота станка:4432мм (174.5in)
●Масса станка (включая систему ЧПУ): 11 000 кг (24 200 фунтов)

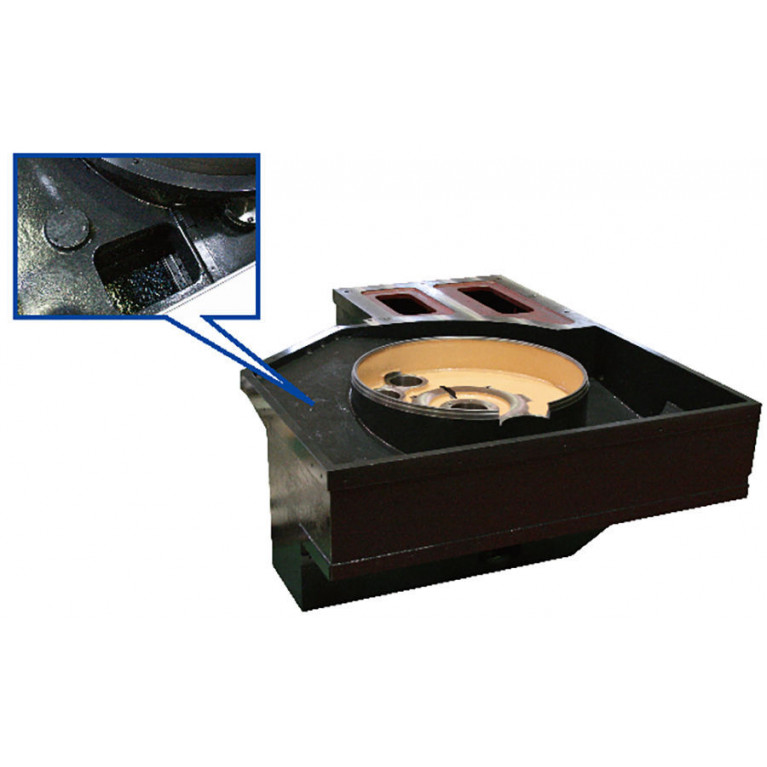

Механическая структура, обеспечивающая мощную резку
Основная структура состоит из толстого высококачественного чугуна.

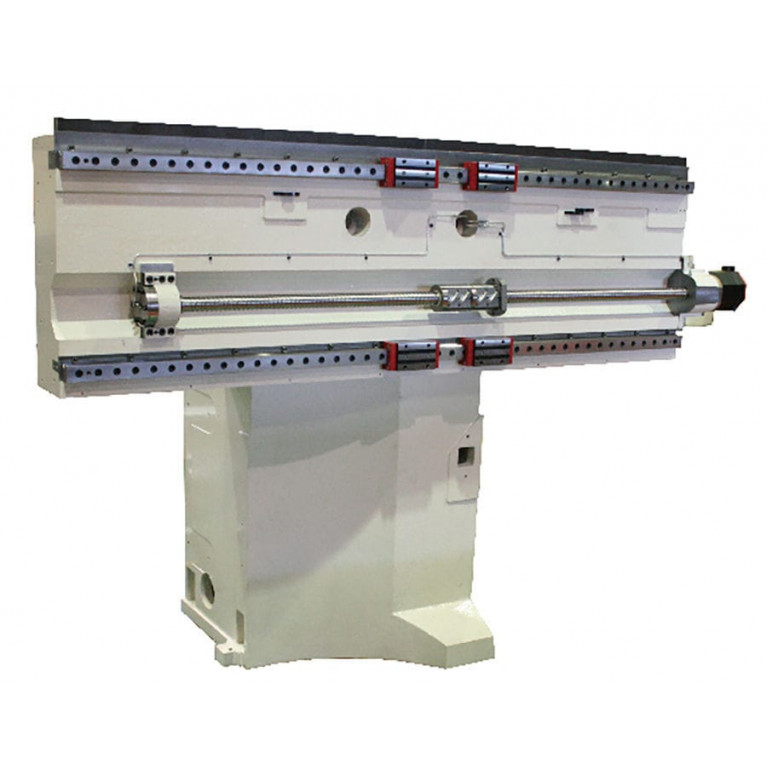

Колонна
Колонна настенного типа с большой формой поперечного сечения и поперечный рельс представляют собой единую отливку, спроектированную таким образом, чтобы дотягиваться до центра стола. Конструкция этого типа прочно поддерживает рельсовую головку для высокоточного, высокоскоростного позиционирования и тяжелой резки.
Характеристики
Другие характеристики со стойкой, 2 оси, высокая жесткость, высокоскоростной, высокоскоростной, настольный
Мощность 37 kW, 45 kW (50,30598 hp)
Направление шпинделя вертикальный
Управление ЧПУ
Ход Z МАКС.: 800 mm (31 in) МИН.: 0 mm (0 in)
Ход Х МАКС.: 1 000 mm (39 in) МИН.: 0 mm (0 in)
Применение для крупногабаритных деталей
