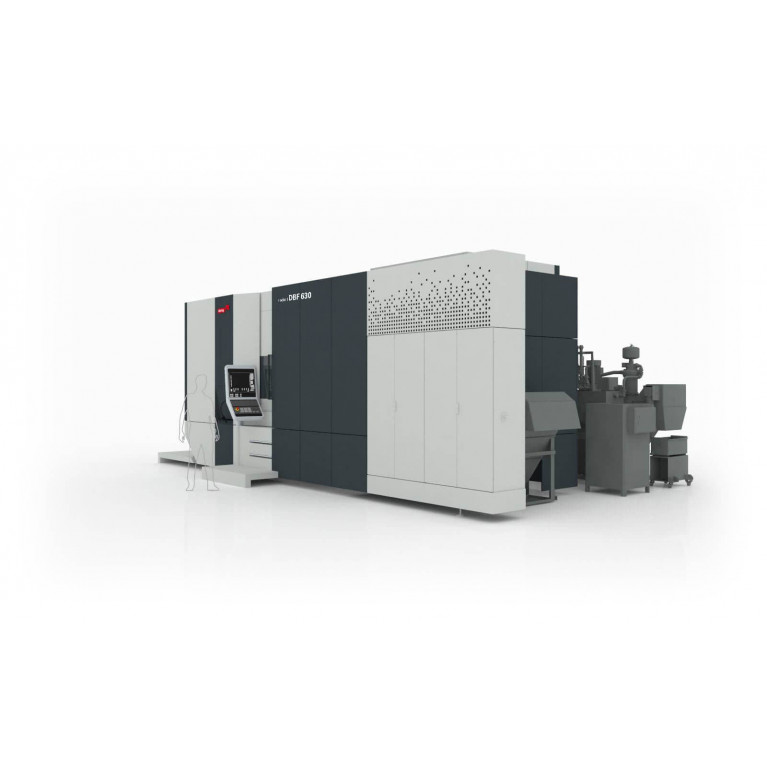

Обрабатывающий центр ЧПУ 5 осей Heckert DBF series

Производитель: Starrag

Артикул:1368859

*Цена по запросу

Отправить заявку

Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:

info@zipmachine.ru

Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.

Описание

Благодаря встроенной шпиндельной бабке DBF комплексное производство в процессах точения, сверления и фрезерования может быть реализовано на одном рабочем месте.

Радиальная траектория перемещения суппорта +/- 35 мм
крутящий момент 1 700 Нм
Макс. частота вращения при токарной обработке 1 200 об/мин
Макс. скорость при сверлении/фрезеровании 3 500 об/мин
мощность привода 45 кВт
возможный вес инструмента 25 кг при токарной обработке

Управление ЧПУ
Siemens Sinumerik 840 D sL
FANUC 31i

Держатель заготовки
гидравлический зажимной узел
Максимальная точность для паллет станка
Индивидуально адаптируемый

Устройство смены поддонов
Настройка во время обработки
Автоматические загрузочные двери (опция)

Магазины для инструментов
Доступны цепные и башенные магазины
До 450 инструментов
Индивидуальная конфигурация
Эргономичная загрузка и выгрузка
340 мм макс. диаметр инструмента
800 мм макс. длина инструмента

Колонна
Термосимметричная конструкция
Высокий уровень жесткости
Прямой отвод стружки, даже при сухой обработке

Токарная обработка
Поворотный стол с ЧПУ со скоростью 500 об/мин
Обнаружение дисбаланса

Характеристики

Вес инструментов (макс)	25 kg (55,1 lb)
Габаритная длина	8 100 mm, 8 500 mm (318,9 in)
Габаритная ширина	4 940 mm, 4 950 mm, 5 105 mm (194,5 in)
Грузоподъемность стола	1 000 kg, 1 200 kg, 1 500 kg, 2 000 kg (2 205 lb)
Другие характеристики	фрезеровщик, с высокой производительностью, высокая жесткость, с автоматической погрузкой/разгрузкой
Количество осей	5 осей, 6 осей
Мощность	45 kW (61,18 hp)
Направление шпинделя	вертикальный
Передний конец шпинделя	HSK-100-A
Скорость вращения	1 200 rpm, 3 500 rpm (7 540 rad.min-1)
Скорость подачи по оси X	40 000 mm/min (26 in/s)
Скорость подачи по оси Y	40 000 mm/min (26 in/s)
Скорость подачи по оси Z	60 000 mm/min (39 in/s)
Структура	с поворотным столом
Ход Y	870 mm, 1 070 mm, 1 100 mm (34 in)
Ход Z	1 200 mm, 1 300 mm (47 in)
Ход Х	1 070 mm, 1 320 mm, 1 450 mm (42 in)
Применение	для сверления
