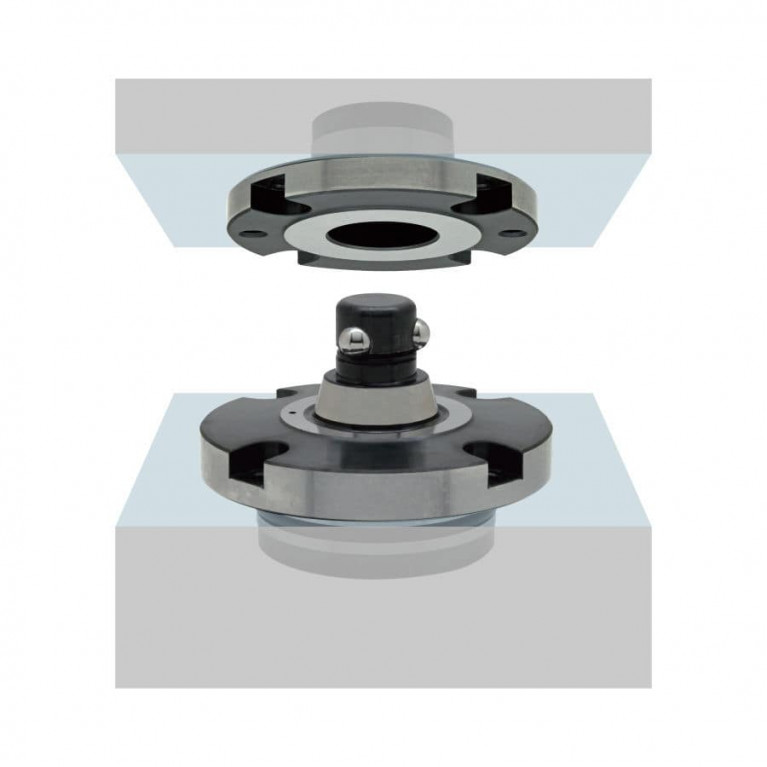

ПНЕВМАТИЧЕСКИЙ ГИБКИЙ ЛОКАТОР

Пневматические крепежи IMAO обеспечивают быстрое решение для частой переналадки автоматизированного оборудования.
Быстрое зажатие и фиксация с повторяемостью 0,003 мм устраняет время на настройку при частой смене пластин, оснастки и приспособлений.
Эти автоматизированные крепежные элементы являются быстрым, простым и надежным решением для переналадки, повышающим производительность.

-Характеристика -
Очень быстрый зажим
-Позиционирование и зажим за одну операцию
-Увеличивает время работы станка
Идеальная точность повторения
-0,003 мм при позиционировании конической поверхности, +/- 0,01 мм при позиционировании цилиндрической поверхности
Высокое усилие зажима
-Макс. 6300 Н за счет механического усилия пружины и пневматического усилия
-Надежное зажатие с помощью шарикового замка
Доступны конический тип и прямой тип.

-Техническая информация
Усилие зажима (кН): 4 кН, 6,3 кН
Рабочее давление воздуха (МПа): 0,5 МПа
Примечание: Для разжима требуется не менее 0,45 МПа. Максимальное рабочее давление воздуха составляет 1 МПа.

-Материалы -
Корпус: сталь SCM440, индукционная закалка, покрытие черным оксидом, прецизионная шлифовка
Цилиндр: Сталь S45C, индукционная закалка, покрытие никелем без электролитического покрытия
Шарик: нержавеющая сталь SUS440C

-Datasheet-
https://www.imao.co.jp/files/on-cat/pdf/en/amwf-w-e.pdf
