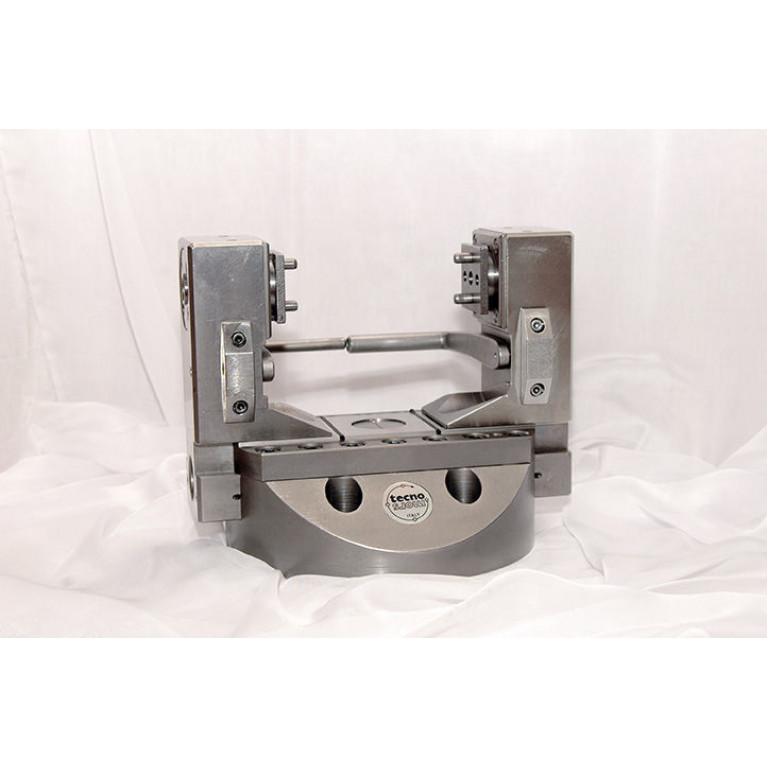

Сверхточный зажимной патрон для деталей MADT series
Производитель:
Effecto Group S.p.A.
*Цена по запросу
Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:
info@zipmachine.ru Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.Описание
Патроны серии MADT являются самоцентрирующимися. Зажим губок осуществляется автоматически с помощью тяги и заднего цилиндра и ручной системы индексации.
- изготовлены из специальной высокопрочной закаленной и цементированной стали 60HRC UNI18NiCrMo5, что обеспечивает высокую степень точности, надежности и качества
- исполнение направляющих губок с уключинами обеспечивает хорошее качество поверхности скольжения с возможностью восстановления зазоров в результате износа
- система направляющих вала с двумя линиями цилиндрических радиальных роликов с большим наполнением и с упорным шарикоподшипником
- движение индексации простое и надежное: конический затвор гарантирует механическую индексацию. Точность индексации ±1'30"
- уплотнения против загрязнения охлаждающей жидкостью, стружкой и пылью
- постоянная и долговременная точность
- простая установка на станок
- стандартная комплектация: 4 индексации 90° + 1 индексация 45°.
- По запросу доступны специальные положения индексации (8×45°, 6×60°)
ПРЕИМУЩЕСТВА
- самоцентрирующийся зажим
- большая зажимная способность
- версии с длинными губками для деталей, требующих большого радиуса поворота
- быстрая и простая установка на станок, требуется только подключение к гидроцилиндру на токарном станке
- изготовление различных деталей, а также небольших серий
- заготовки с большим радиусом поворота и фланцы большого диаметра
- возможность применения на том же станке обычного силового патрона с 3 губками благодаря быстрой переналадке, что повышает гибкость и производительность станка
- устройство индексации позволяет быстро переключаться между несколькими рабочими осями
- хороший доступ к инструментам благодаря форме патрона
Температура окружающей среды 5-60°C
Излучение звука (звуковое давление) ≤ 70 дБ (A) в каждом направлении
- изготовлены из специальной высокопрочной закаленной и цементированной стали 60HRC UNI18NiCrMo5, что обеспечивает высокую степень точности, надежности и качества
- исполнение направляющих губок с уключинами обеспечивает хорошее качество поверхности скольжения с возможностью восстановления зазоров в результате износа
- система направляющих вала с двумя линиями цилиндрических радиальных роликов с большим наполнением и с упорным шарикоподшипником
- движение индексации простое и надежное: конический затвор гарантирует механическую индексацию. Точность индексации ±1'30"
- уплотнения против загрязнения охлаждающей жидкостью, стружкой и пылью
- постоянная и долговременная точность
- простая установка на станок
- стандартная комплектация: 4 индексации 90° + 1 индексация 45°.
- По запросу доступны специальные положения индексации (8×45°, 6×60°)
ПРЕИМУЩЕСТВА
- самоцентрирующийся зажим
- большая зажимная способность
- версии с длинными губками для деталей, требующих большого радиуса поворота
- быстрая и простая установка на станок, требуется только подключение к гидроцилиндру на токарном станке
- изготовление различных деталей, а также небольших серий
- заготовки с большим радиусом поворота и фланцы большого диаметра
- возможность применения на том же станке обычного силового патрона с 3 губками благодаря быстрой переналадке, что повышает гибкость и производительность станка
- устройство индексации позволяет быстро переключаться между несколькими рабочими осями
- хороший доступ к инструментам благодаря форме патрона
Температура окружающей среды 5-60°C
Излучение звука (звуковое давление) ≤ 70 дБ (A) в каждом направлении
Характеристики
Диаметр затяжки | МАКС.: 350 mm (13,78 in) МИН.: 160 mm (6,3 in) |
Другие характеристики | сверхточный, гидравлический, самоцентрирующийся, цилиндрический, радиальный, из стали, ручной |
Количество зажимов | двухкулачковый |
Скорость вращения | МАКС.: 1 800 rpm (11 310 rad.min-1) МИН.: 800 rpm (5 027 rad.min-1) |
