Редактор трехмерных моделей, редактор трехмерного изображения в программе обработки детали, разработанный для станков трехмерной лазерной резки Prima Industrie.

Он отображает траектории перемещения в программе обработки деталей, позволяет вносить в нее изменения и воспроизводить ее, а также создает новую программу обработки деталей с сохраненными изменениями.

Редактор трехмерных моделей запускается на панели управления станка трехмерной лазерной резки Prima Power.

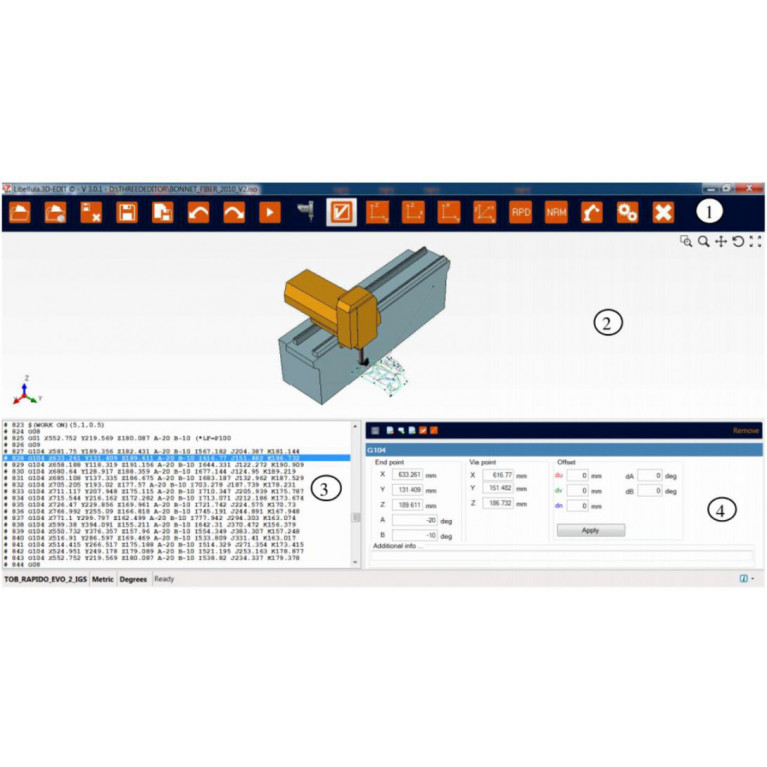

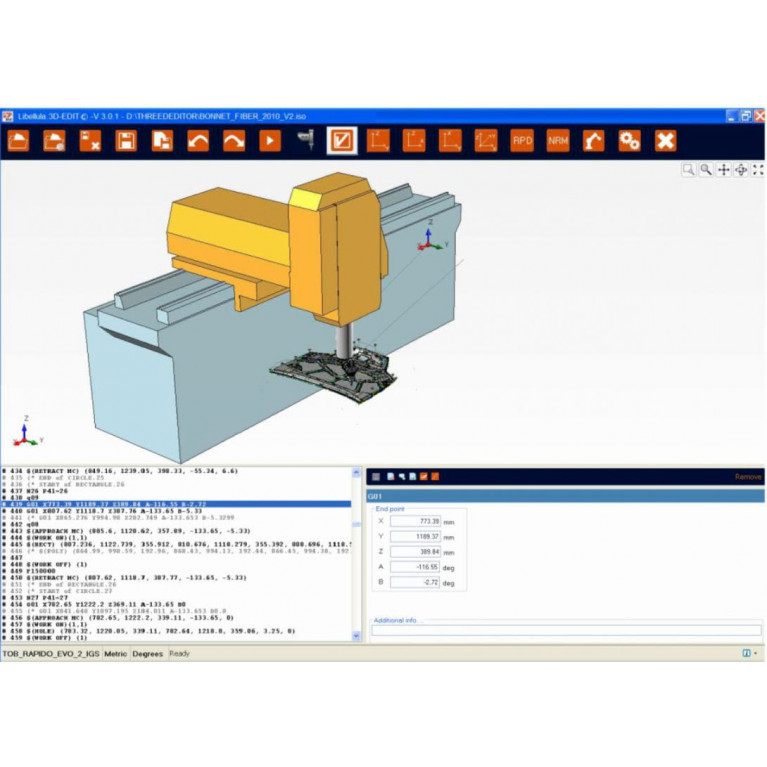

Визуализация:

модели станка и траектории перемещения
лазерной головки,
допустимые команды,
перечень программ

Редактирование

Операции редактирования с выделенной панелью применяются к команде или к набору команд из списка программ.

Редактирование технологии

          Выбор другого набора параметров или другой технологии прошивки.

Редактирование макропрограмм с данными о геометрии

Редактирование стандартных параметров макропрограммы (например, радиус отверстия, количество сторон многоугольника и т. д.).

Отображение отредактированных данных о геометрии при каждом изменении: исходная и измененная форма отображаются на экране одновременно.

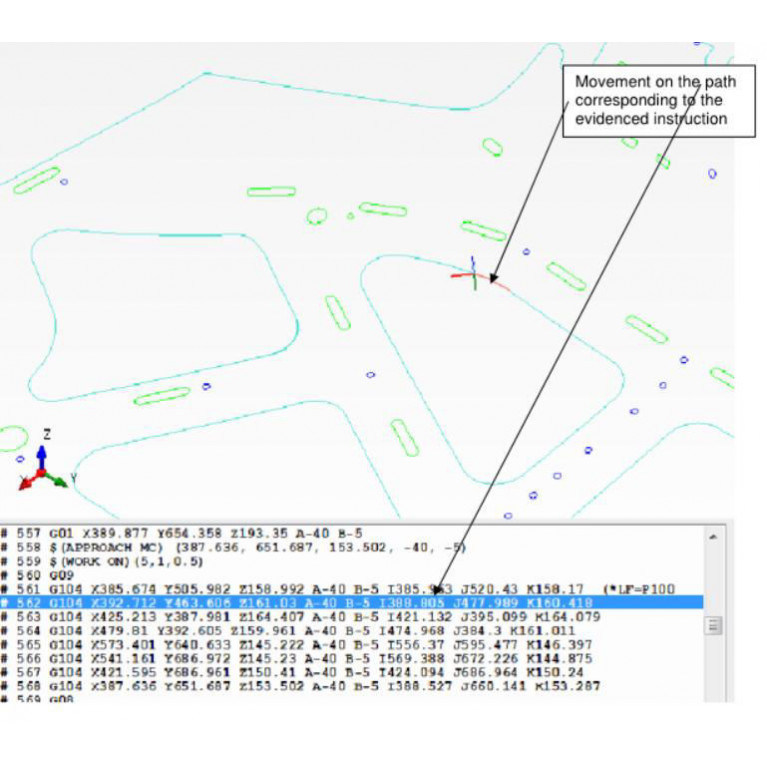

Редактирование траектории перемещения головки

- Удаление одной или более команд

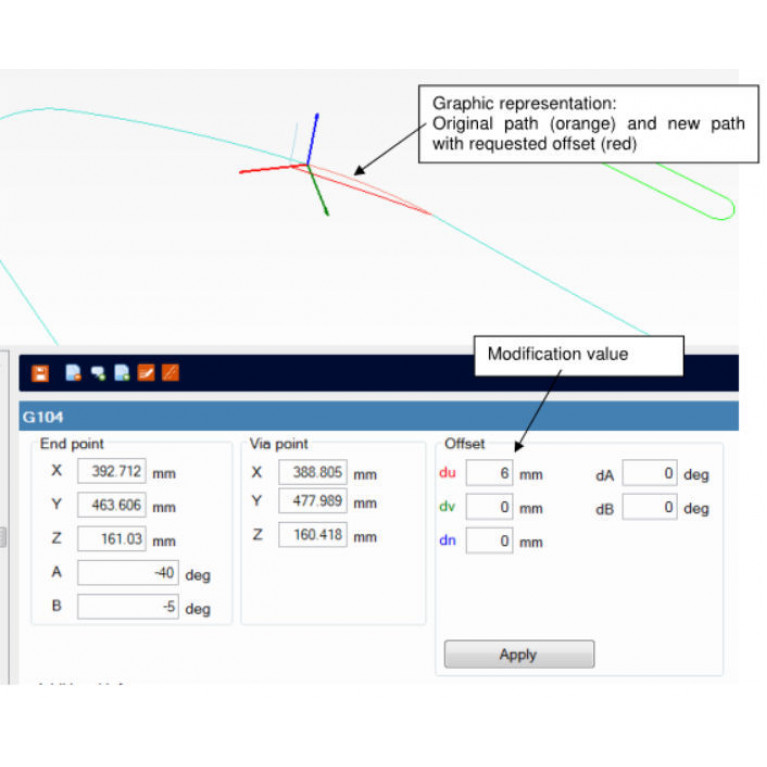

- Изменение положения по осям A и/или B головки за одно движение или в группе команд.

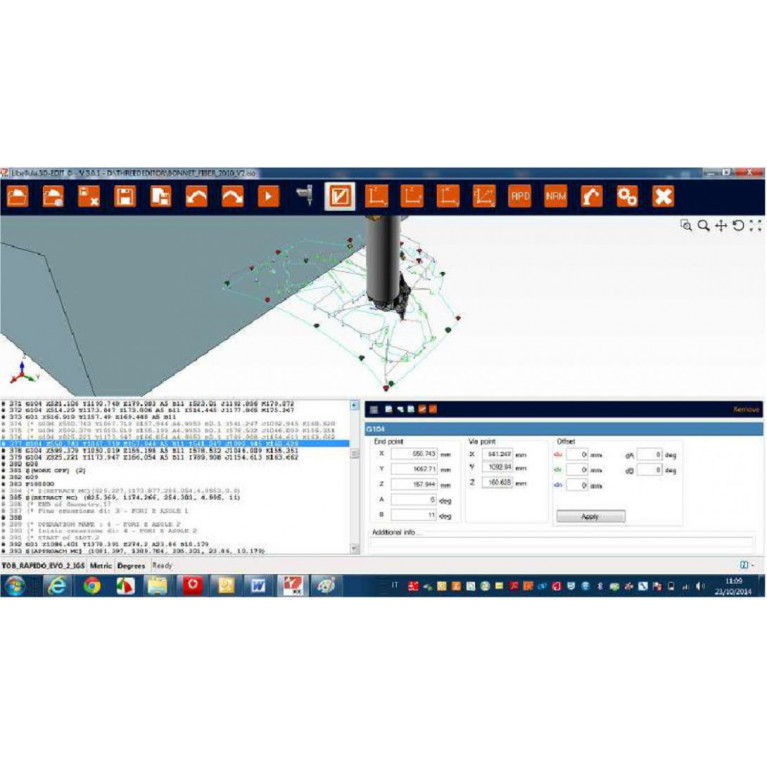

Моделирование траектории перемещения головки
