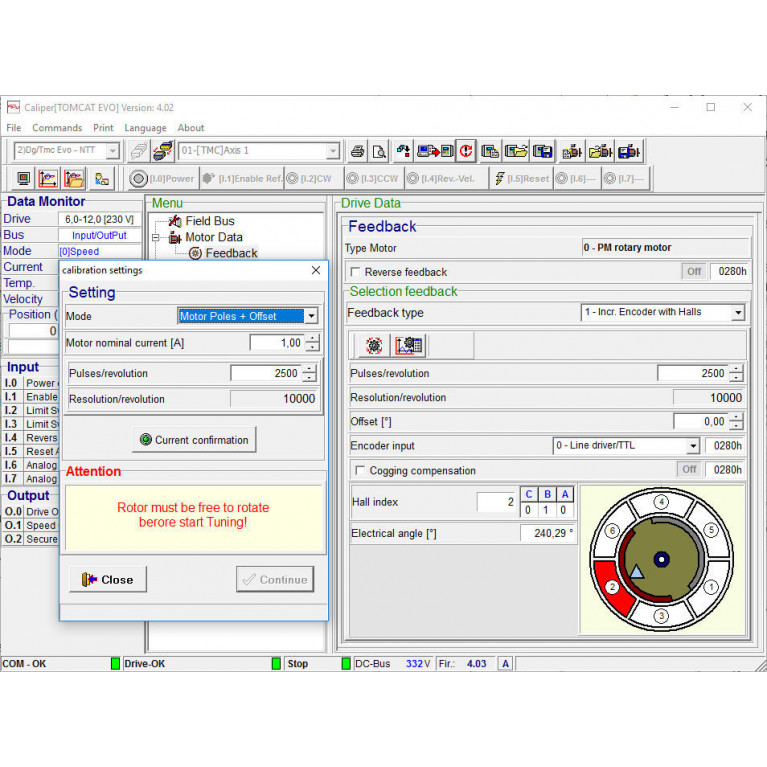

Caliper - это программное средство, предназначенное для упрощения калибровки сервопривода и двигателя через операционные системы Microsoft Windows. Чрезвычайно интуитивно понятный графический интерфейс, который ускоряет и облегчает доступ ко всему набору функций, доступных на всех сервоприводах HDT, через быстрый порт USB 2.0. Нет ничего проще. С Caliper вы будете выбирать приложения, сохранять и загружать данные, но у вас также будет мощный профессиональный осциллограф для точной настройки контуров управления, инструменты автофазирования, инструменты для автоматического уменьшения зубчатости двигателя, фильтр-наблюдатель для подавления вибраций, анализатор полевой шины для проверки состояния коммуникаций полевой шины и многие другие функции, которые помогут вам как можно лучше настроить ваши приложения.

В Caliper встроен мощный осциллограф, полезный для проверки хода различных переменных привода. Возможно одновременное отображение 4 каналов с дискретизацией до 100 мкс. С помощью осциллографа можно настроить различные отображаемые каналы и период выборки, а также запустить вход в различных режимах. Можно настроить ПИД-регулятор, оценивая форму сигнала во время работы, а также осциллограф позволяет получать и записывать формы сигнала, сохранять их и распечатывать.

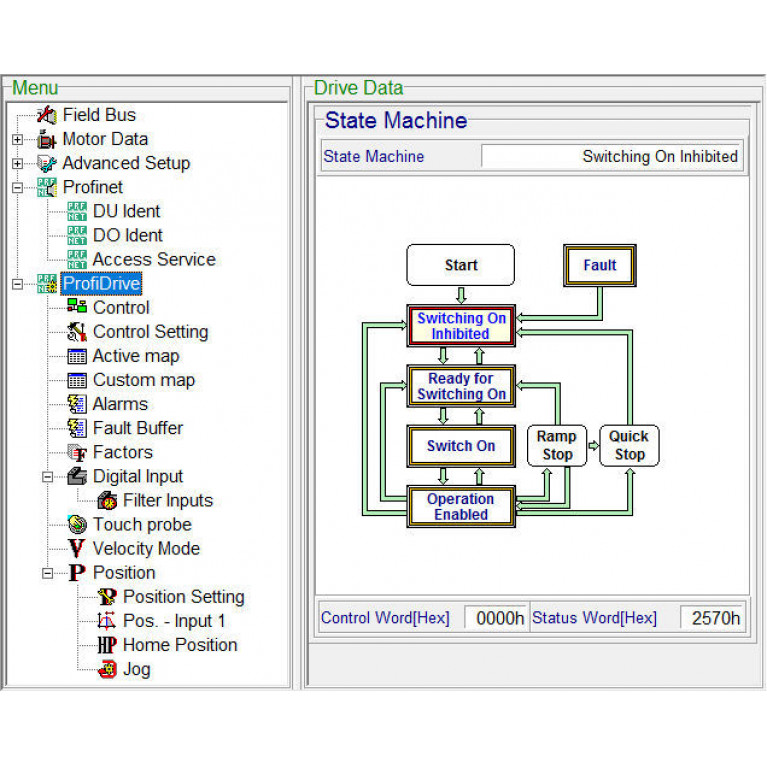

Калипер позволяет выбрать режим работы между аналоговым или полевой шиной (если присутствует в качестве опции). В зависимости от выбранной промышленной сети отображаются значения и адреса всех параметров, которые показываются рядом с самим параметром для облегчения управления и отладки. После выбора промышленной сети отображается соответствующая машина состояния в соответствии с протоколом.
