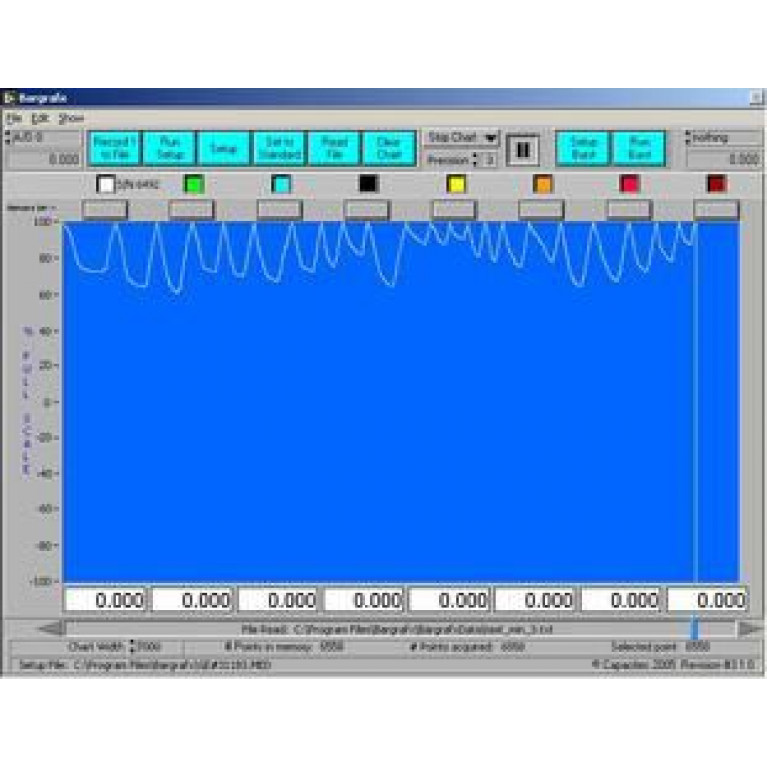

Bargrafx™ - это приложение для сбора данных на базе LabView®. При использовании в сочетании с оборудованием для бесконтактных измерений Capacitec создается мощный инструмент для прецизионного измерения малых зазоров, таких как те, которые встречаются в приложениях для нанесения покрытий на пазовые матрицы. Достижима точность более 10 микродюймов (0,25 микрона).

Благодаря программной среде Bargrafx можно использовать только два канала усиления в сочетании с несколькими двойными сенсорными палочками для измерения зазоров с помощью архитектуры "виртуального канала" и при этом поддерживать высокую точность при незначительной потере общего диапазона. Такой подход "виртуального прибора" позволяет сэкономить тысячи долларов на стоимости оборудования.

Особенности
Приложение для сбора данных на базе National Instruments LabView®, работающее на стандартном ПК под управлением Windows 10®
Расширенная программа формирования сигнала линеаризации
Редактор уравнений Bargrafx™ позволяет назначать линейные или арифметические уравнения на 8 полос дисплея для общего барграфного пользовательского интерфейса
Редактор пределов уравнений Bargrafx
Модуль калибровки в реальном времени Bargrafx принимает аналоговое выходное напряжение усилителя и масштабирует его в линейные инженерные единицы (английские или метрические) с помощью полиномиальной интерполяции (до 5-й степени)
Преимущества
Простота настройки и использования с помощью стандартного промышленного программного обеспечения
Достижима точность более 10 микродюймов (0,25 микрона)
Позволяет складывать, вычитать, умножать или делить любой линеаризованный канал с любым другим линеаризованным каналом для получения субпоследовательных арифметических отношений, таких как сумма, толщина зазора, девиация наклона и т.д.
