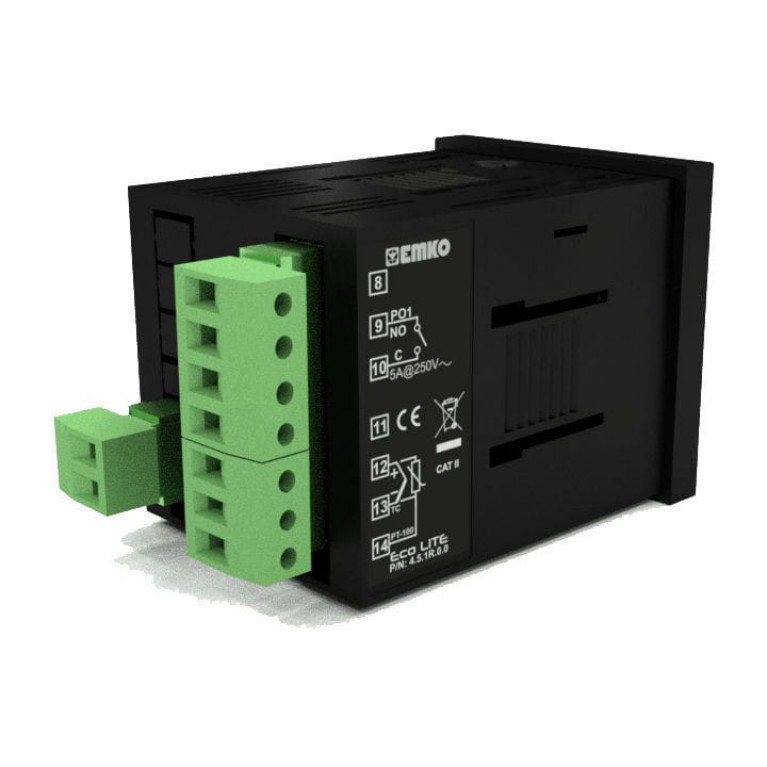

EcoLite - это трехразрядный регулятор температуры 1/16 DIN (48 x 48 мм), оснащенный входами для термопары и ТДС, а также релейными выходами управления 1 и 2 для сигнализации или управления.

Простой в управлении цифровой контроллер температуры, монтируемый на панели, может использоваться в широком диапазоне приложений и поставляется с низковольтным источником питания 24 В пост. тока или 100-240 В переменного тока. Выходы могут быть использованы как для сигнализации, так и для управления.

Характеристики

Физические характеристики:

Размеры - 48 мм x 48 мм x 86,5 мм
Класс защиты - IP65 спереди, IP20 сзади
Установка - стационарная установка
Температура хранения / эксплуатации - от 0°C до 50°C
Влажность при хранении / эксплуатации - 90 % макс. (не конденсируется)

Электрические характеристики:

Напряжение питания и мощность - 10-30 В пост. тока (стандарт)
100-240 В переменного тока 50/60 Гц (опция)
115 В переменного тока (±15%) 50/60 Гц (опция)
230 В переменного тока (±15%) 50/60 Гц (опция)
24 В переменного/постоянного тока (±15%) 50/60 Гц (опция)
24 В переменного тока (±15%) 50/60 Гц (опция)
Входы датчиков - TC, RTD
Термопара (TC): J, K, R, S, T и L (IEC584.1) (ITS90)
термосопротивление (RTD): Cu-50 и PT-100 (IEC751)(ITS90)
Дополнительные входы датчиков -
Шкала - Fe CuNi -199°C до 900°C / -19,9°C до 99,9°C
Ni CrNi -199°C до 999°C / -19.9°C до 99.9°C
PT13%RhPt 0°C до 999°C / 0,0°C до 99,9°C
PT10%RhPt 0°C - 999°C / 0,0°C - 99,9°C
Cu,CuNi -199°C до 400°C / -19.9°C до 99.9°C
Ni CrNo -150°C до 800°C / -19.9°C до 99.9°C
Cu50 -199°C до 200°C / -19.9°C до 99.9°C
PT100 -199°C до 650°C / -19.9°C до 99.9°C
Точность - шкала ± %0.25
Выход
-
Релейный выход - Реле 1 (5A@250В переменного тока при резистивной нагрузке)
Реле 2 (5A@250В переменного тока при резистивной нагрузке)
Выход SSR - недоступен
Аналоговый выход - недоступен
Дополнительные выходы - недоступны
Управление
-
Форма управления - Вкл/Выкл
