Работающие на базе вычислительного модуля Raspberry Pi, базовые модули являются ядром каждой модульной системы Revolution Pi.

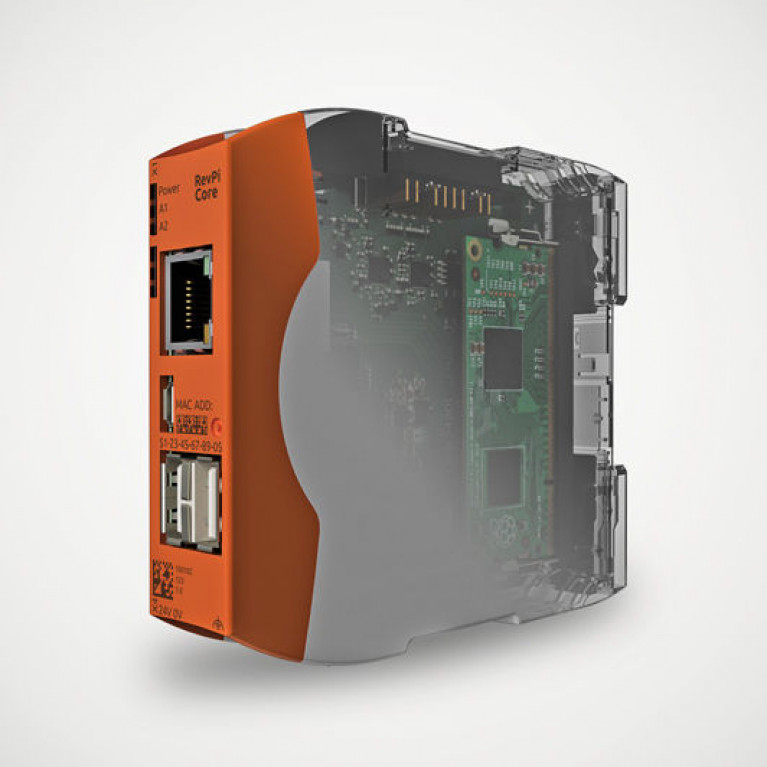

RevPi Core шириной 22,5 мм всего в два раза меньше, чем RevPi Connect, но имеет в два раза больше разъемов PiBridge, а именно два. Это означает, что RevPi Core может быть дополнен до 10 модулей расширения. Как и серия RevPi Connect, серия RevPi Core также оснащена вычислительным модулем Raspberry Pi Compute Module 4S или Compute Module 3+, в зависимости от варианта. Часы реального времени (RTC) с буферизацией 24 часа гарантируют, что устройство всегда знает, который час, даже в случае отключения питания. Как и во всех базовых модулях Revolution Pi, в качестве операционной системы используется специально адаптированная версия Raspbian с функцией реального времени.

Для тех, кто может обойтись в своих проектах без таких функций, как второй интерфейс Ethernet или соединение RS-485, RevPi Core является привлекательной по цене альтернативой RevPi Connect без необходимости идти на компромисс в отношении модулей расширения.

Полная мощность

Схема питания - одна из самых важных частей RevPi Core. Для того чтобы получить как можно меньше тепла от рассеиваемой мощности, мы используем современные высокоэффективные DC-DC-преобразователи (КПД в целом превышает 80 %). Эти преобразователи используют входное напряжение 24 В постоянного тока (что обычно используется в промышленных приложениях) для получения всех питающих напряжений, необходимых для ядра.

Но наш модуль Core работает не только в стандартном диапазоне питания от 20,4 В до 28,8 В, но и при входном напряжении всего 10,2 В*. Это означает, что в качестве источника питания можно использовать даже автомобильные аккумуляторы или солнечные батареи.
