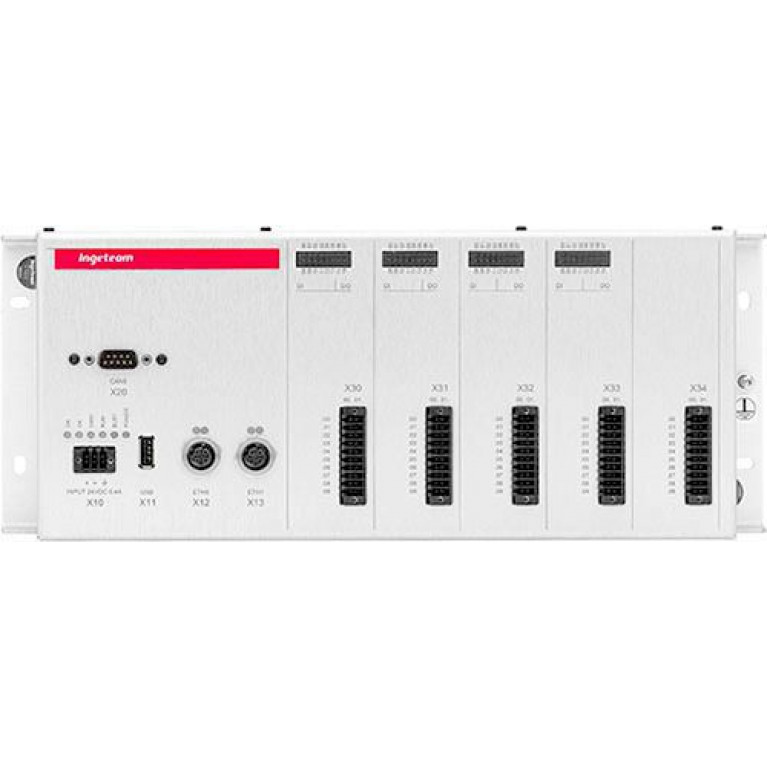

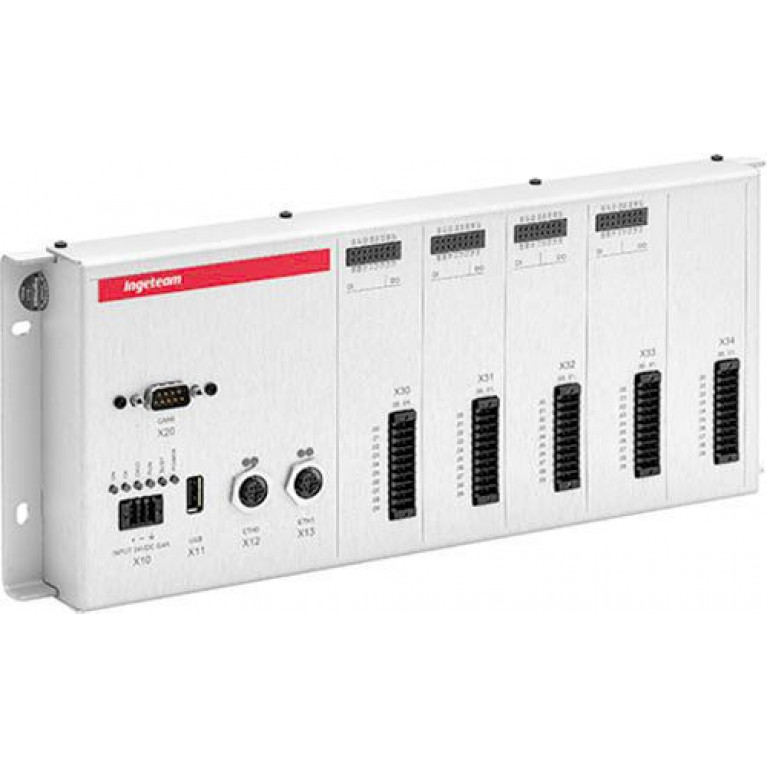

INGESYS™ IC2 имеет модульную и расширяемую конструкцию, которая позволяет достичь оптимального
аппаратного решения для каждого приложения.
Доступны две топологии управления:
- Централизованная топология
В этой топологии контроллер интегрирован в единую центральную систему, которая включает в себя процессорный модуль и до 10 модулей ввода/вывода в компактном механическом корпусе
и до 10 модулей ввода/вывода в компактном механическом корпусе
- Распределенная топология
В этой топологии контроллер интегрирован центральной системой, расширенной до 16 удаленных модулей ввода/вывода, соединенных по CAN
Модулей ввода/вывода, соединенных полевой шиной CAN.
Удаленные модули ввода/вывода интегрированы с помощью головного модуля и до 8 модулей ввода/вывода в компактном механическом корпусе
механическом корпусе.
Исходя из требований приложения, пользователь определяет конкретные компоненты, которые будут
составлять систему автоматизации, учитывая наиболее общую архитектуру, центральные блоки
(процессор+питание+коммуникации+входы/выходы) и модули удаленного ввода/вывода (головки+питание+входы/выходы)
Питание+Входы/выходы). После точного определения компонентов для центрального и удаленного блоков ввода/вывода создается
каждому из этих блоков присваивается компактный механический корпус с уникальным номером.
