ODOT CN-8032 Профинетовый сетевой адаптер

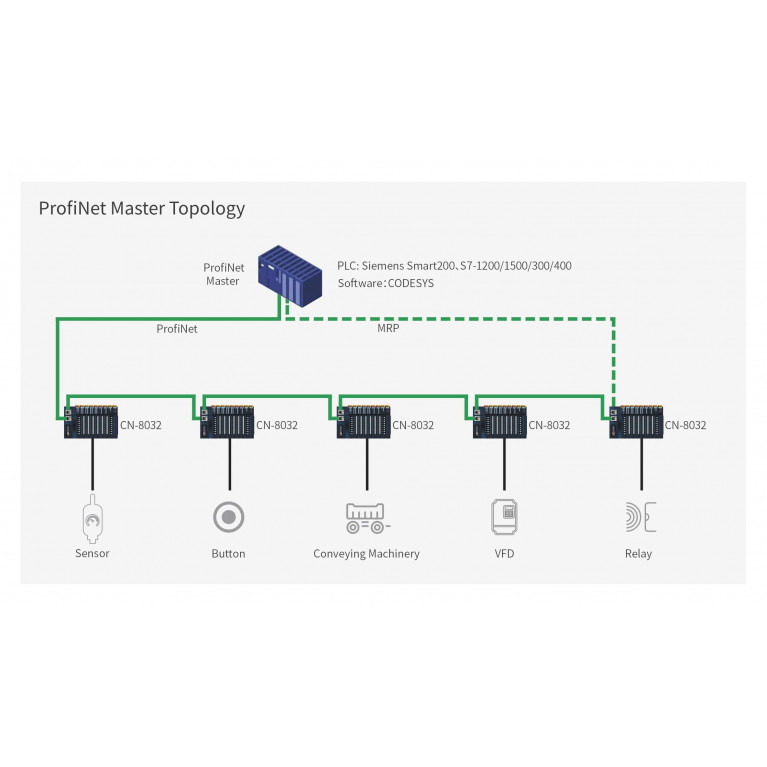

Сетевой адаптер Profinet CN-8032 поддерживает стандартную связь Profinet IO Device Communication. Адаптер поддерживает резервирование медиаданных MRP и может реализовать резервирование кольцевой сети. Адаптер поддерживает режим реального времени и синхронный обмен данными RT/IRT, минимальный период обмена данными RT реального времени 1 мс и период синхронного обмена данными IRT 250us. Адаптер поддерживает максимальный вход 1440 байт, максимальный выход 1440 байт и 32 шт расширенных модулей ввода-вывода.


Спецификация оборудования
Мощность системы: Номинальная: 24 В пост. тока, Диапазон: 9-36 В пост. тока
Реверсивная защита: ДА
Потребляемая мощность: 110 мА при 24 В пост. тока
Текущая производительность: Макс:2A@5Vdc
Изоляция: Системная изоляция электропитания полей
Мощность поля: Номинальная: 24 В пост. тока, Диапазон: 22-28 В пост. тока
Реверсивная защита: ДА
Поле Мощность контакта: Макс: 8А
Модуль расширения: 32 Слота
Проводка: макс. 1,5 мм² (AWG 16)
Тип крепления: 35 мм DIN-рейка
Размер: 115 * 51,5 * 75 мм
Вес: 130 гр

Спецификация окружающей среды
Рабочая температура: -40 ~ 85 ℃
Эксплуатационная влажность: 5%-95% (без конденсации)
Класс защиты: IP20

Параметр Profinet
Протокол： Устройство ввода-вывода Profinet
Размер данных ввода/вывода: Ввод макс. 1440 байт, вывод макс. 1440 байт
ВТ:ДА,Мин.1 мс
IRT: ДА, Мин.250ус
МРП: ДА
СРПД: NO
Сетевой интерфейс: RJ45x2
Скорость: 10/100 Мбит/с, MDI/MIDX, полнодуплексный режим
Расстояние: 100 м
Имя устройства Profinet: Настройка DIP-переключателя или модификация монитора Profinet
Заметь: Адаптер не поддерживает функцию MRPD (Media Redundancy for Planned Duplication), поэтому функции MRP и IRT не могут использоваться одновременно.
