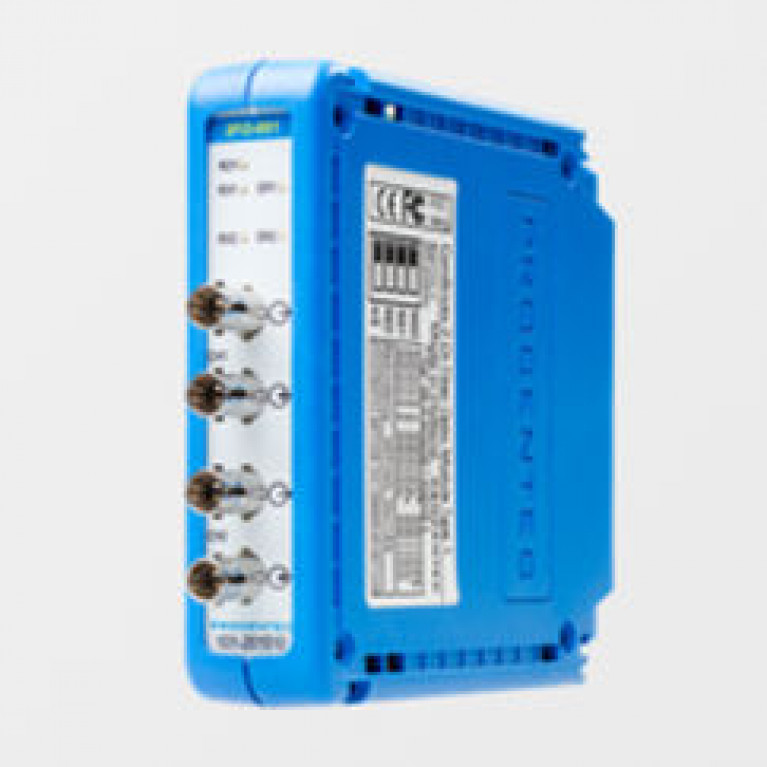

Модуль ComBricks FO Ring SM содержит диагностические светодиоды, которые сигнализируют о низком уровне оптики. Как и любой другой коммуникационный модуль, каналы подключаются непосредственно к ядру ProfiTrace OE в головной станции. Расширенная функциональность электронной почты предупредит вас при возникновении таких неисправностей, как низкий уровень или обрыв кольца. Так как данные шинного монитора доступны непосредственно на веб-сервере, это позволяет техническому персоналу оптимально поддерживать установку PROFIBUS.

ComBricks FO Ring SM могут быть размещены рядом с ретрансляционными модулями, позволяющими проводить диагностику линии отрога. Оно также может быть легко использовано в качестве полностью специализированных волоконно-оптических модулей, смешанных с медными сегментами. Усовершенствованное ядро 12 Мбит/с оптоволоконного модуля может каскадироваться неограниченно с другими оптоволоконными модулями

Технические характеристики

Характеристики волоконная оптика
2 волоконно-оптические каналы (одиночный режим)
Макс. длина кабеля 30 км
Топологии "кольцо", "точка-точка" и "линия"
4 разъёмы ST/BFOC
Одножильный кабель G9 / 125 (OS1) - 1310 нм
Кольцевое резервирование (переключаемое)
Неограниченное каскадирование
Оптический бюджет: 17 дБ
Оптические потери: 0,4 дБ на км

Характеристики ComBricks
Предупреждение на низких уровнях волоконно-оптического сигнала
Уведомления по электронной почте в случае определенных событий

Протокол
Прозрачный для всех протоколов PROFIBUS
9,6 кбит/с - 12 Мбит/с (автоматическое определение скорости передачи)
Адрес в сети PROFIBUS не требуется
Обнаружение скорости передачи: Автоматическое обнаружение (< 10 с обнаружением и 50 с тайм-аутом)

Объединительная панель
4 сети с возможностью выбора с помощью DIP-переключателей
10 модулей (в первых 10 слотах)
Источник питания: обеспечивается через объединительную плату
Совместимые блоки объединительной платы: 101-200011, 101-200012, 101-200023, 101-200024, 101-200027
