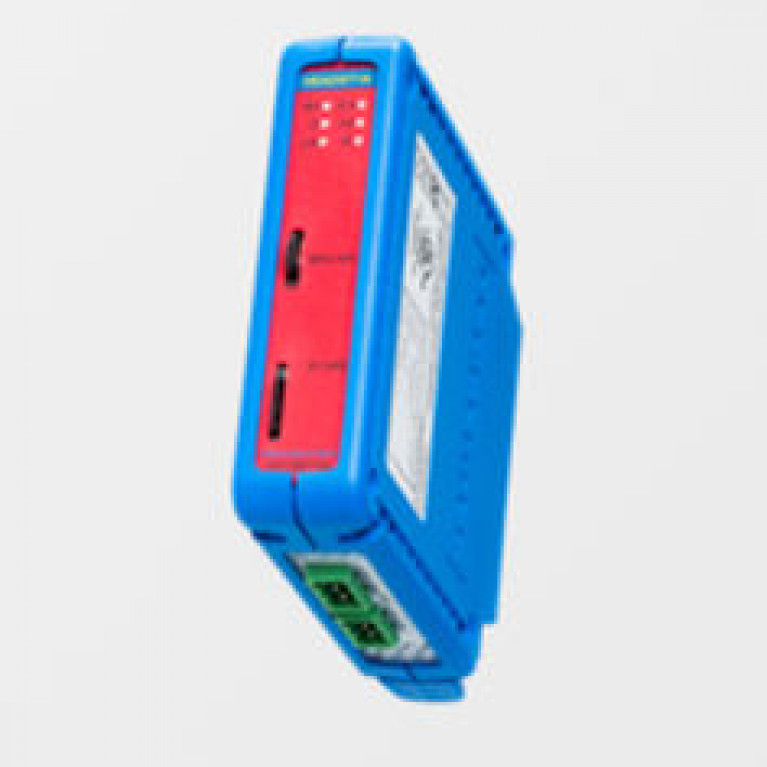

Тип 1C - расширенный тип, который содержит ядро ProfiTrace для мониторинга 4 сетей PROFIBUS и расширенный веб-сервер для постоянного удаленного обслуживания установки PROFIBUS по сети Ethernet (аппаратное обеспечение идентично типу 1A).
Для мониторинга ретрансляторов или ведомых модулей требуется передача PROFIBUS-сообщений по сети задней панели.

С помощью программного пакета ProfiTrace 2 теги OPC могут напрямую передаваться с головной станции типа 1С. ProfiTrace 2 будет работать с полной функциональностью мониторинга, и пользователь может извлечь выгоду из ее функций.

Головная станция обеспечивает питание всех модулей через резервный источник питания.

Общие сведения
32 (10 модулей ретрансляторов, размещенных в первых 10 слотах)
Резервный источник питания
держатель карты uSD на 32 ГБ (SD и SDHC)
USB-разъём для обновления прошивки

Ethernet
10 / 100 Мбит/с скорость соединения
Протоколы: HTTP, FTP, SMTP, TELNET, SNMP, CommDTM
Разъем Ethernet: RJ-45
Длина кабеля Ethernet: макс. 100m
Ethernet MAC-адрес: 9C.B2.06.xx.xx.xx (наклейка на боковой стороне головной станции)
IP-адрес по умолчанию Ethernet после сброса/покупки: 192.168.1.254
Ethernet-соединения: 20 одновременных клиентов веб-сервера

Веб-сервер с ProfiTrace OE
Состояние всех модулей
Живой список
Статистика
Запись сообщений
Электронная почта и авторизация на мероприятиях PROFIBUS
Системный журнал

Источник питания
Рабочее напряжение: 11...26 В пост. тока
Ток задней панели: 2,5 A
Напряжение контакта реле: 24 В перем. тока
Потребление тока: 800 мА (полностью загружено)
Мощность: 20 Вт
Защита от обратной полярности: Да
Диаметр провода: < 2,5 мм2
