Автоматическая линия сборки MAC/75706
Производитель:
Umar Makina Company
*Цена по запросу
Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:
info@zipmachine.ru Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.Описание
Корпуса банок вводятся в машину в вертикальном положении.
Эта линия состоит из следующих станций:
1-я станция: Входной конвейер и синхронизация с манипуляторами для переноса корпусов
Подающий конвейер и синхронизация с рычагами переноса перемещают корпус банки между станциями для выполнения следующих операций. Синхронизация осуществляется пневматическими пальцами, которые приводятся в движение электронным кулачком. Передаточные рычаги перемещаются вперед-назад и открываются-закрываются с помощью кулачковой системы, которая приводится в действие серводвигателем.

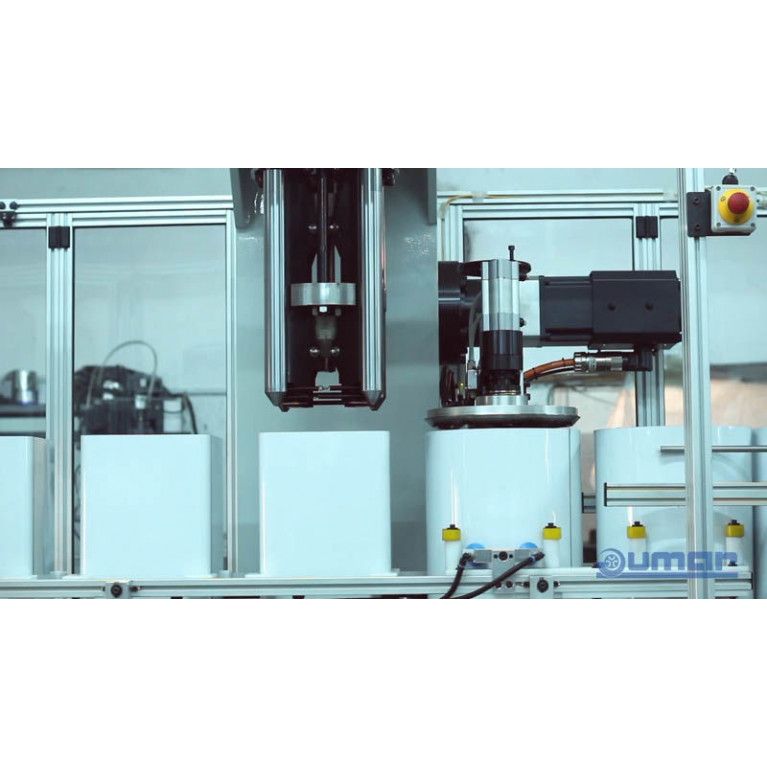

2-я станция: Устройство индексации сварочной линии
Корпус поворачивается на поворотном столе, чтобы определить, где находится линия сварки. Линия сварки позиционируется в соответствии с настройками на экране. Определение линии осуществляется с помощью контрастного датчика или ультразвукового датчика.
3-я станция: Установка для придания формы телу (экспандирование)
Цилиндрическое тело поднимается вверх на подвесные расширяющие рычаги, которые производят расширение с четырех углов. Расширение и подъем с помощью системы ремней приводятся в действие и контролируются серводвигателями. Диапазон расширения и высота подъема регулируются автоматически с сенсорного дисплея.

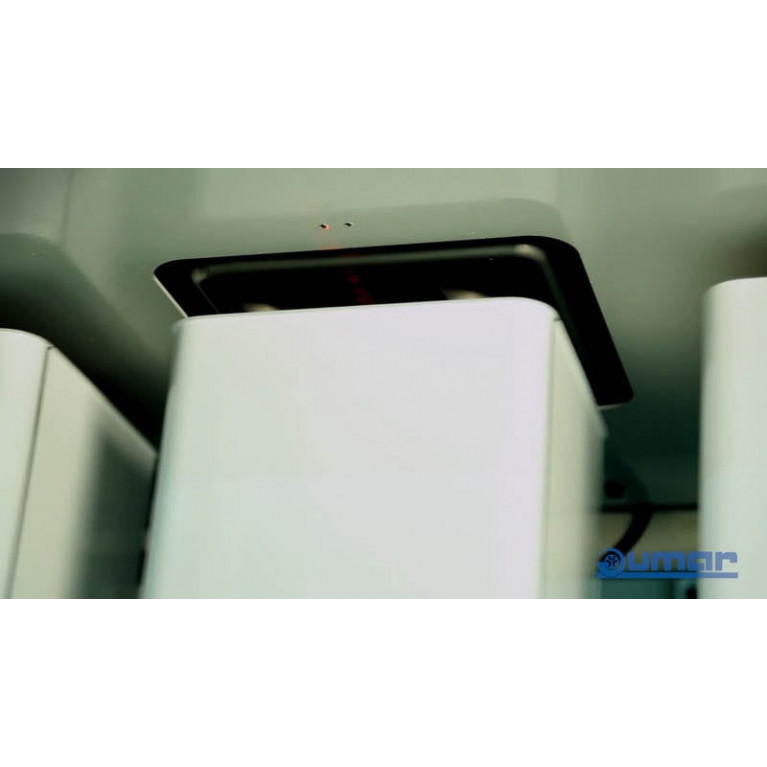

4-я станция: Устройство отбортовки днища
Система отбортовки с механическим приводом сжимает корпус по углам. Расширенное тело поднимается на перевернутый подвесной отбортовочный инструмент с помощью сервокулачкового механизма.
Отбортовочная и шовная головки находятся на одной колонне и раме головки, для регулировки высоты они перемещаются вместе вверх и вниз.

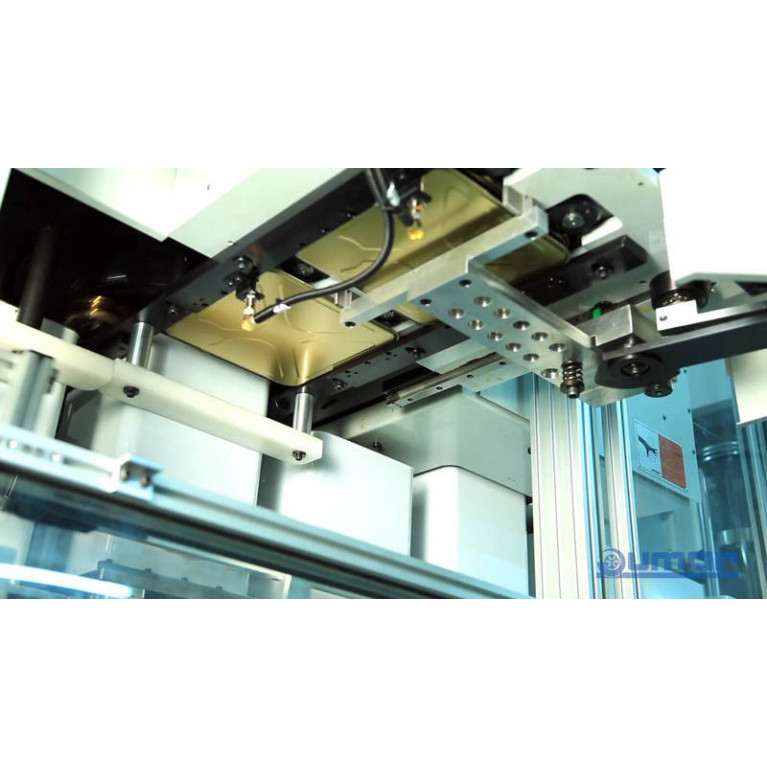

5-я станция: Устройство для обработки нижнего шва с автоматической подачей концов
Концы укладываются на вертикальный конвейер в горизонтальном положении и подаются автоматически
Эта линия состоит из следующих станций:
1-я станция: Входной конвейер и синхронизация с манипуляторами для переноса корпусов
Подающий конвейер и синхронизация с рычагами переноса перемещают корпус банки между станциями для выполнения следующих операций. Синхронизация осуществляется пневматическими пальцами, которые приводятся в движение электронным кулачком. Передаточные рычаги перемещаются вперед-назад и открываются-закрываются с помощью кулачковой системы, которая приводится в действие серводвигателем.
2-я станция: Устройство индексации сварочной линии
Корпус поворачивается на поворотном столе, чтобы определить, где находится линия сварки. Линия сварки позиционируется в соответствии с настройками на экране. Определение линии осуществляется с помощью контрастного датчика или ультразвукового датчика.
3-я станция: Установка для придания формы телу (экспандирование)
Цилиндрическое тело поднимается вверх на подвесные расширяющие рычаги, которые производят расширение с четырех углов. Расширение и подъем с помощью системы ремней приводятся в действие и контролируются серводвигателями. Диапазон расширения и высота подъема регулируются автоматически с сенсорного дисплея.
4-я станция: Устройство отбортовки днища
Система отбортовки с механическим приводом сжимает корпус по углам. Расширенное тело поднимается на перевернутый подвесной отбортовочный инструмент с помощью сервокулачкового механизма.
Отбортовочная и шовная головки находятся на одной колонне и раме головки, для регулировки высоты они перемещаются вместе вверх и вниз.
5-я станция: Устройство для обработки нижнего шва с автоматической подачей концов
Концы укладываются на вертикальный конвейер в горизонтальном положении и подаются автоматически
Характеристики
Режим функционирования | автоматическая, вертикальная, ротационная, горизонтальная |
Применение | для коробок консервов |
