УСТАНОВКА ОТМЫВКИ ПЛАСТИН WCS-200

Отмывка струей высокого давления или спреем

Удобное управление на базе графического дисплея

Кнопка быстрого запуска повторяющегося процесса

Автоматическая крышка

Датчики наличия сжатого воздуха и азота на входе в установку


Установка предназначена для отмывки и сушки пластин и прямоугольных подложек после процесса резки. Диаметр обрабатываемых пластин до 300 мм, возможна групповая отмывка пластин меньшего диаметра. Различные варианты исполнения установки позволяют проводить отмывку струей высокого давления и мягкую отмывку спреем.

Управление установкой осуществляется с помощью встроенного микроконтроллера с графическим дисплеем. Программное обеспечение имеет простой и понятный интерфейс и позволяет задавать оператору различные рецепты обработки, которые включают в себя до четырех стадий:

Предварительное ополаскивание
Отмывка
Сушка азотом
Центрифугирование
В установке использована современная система привода центрифуги, позволяющая с высокой точностью поддерживать заданную частоту вращения и обеспечить постоянство результата отмывки.

Установка выполнена в напольном исполнении и состоит из следующих основных элементов:

Корпус;

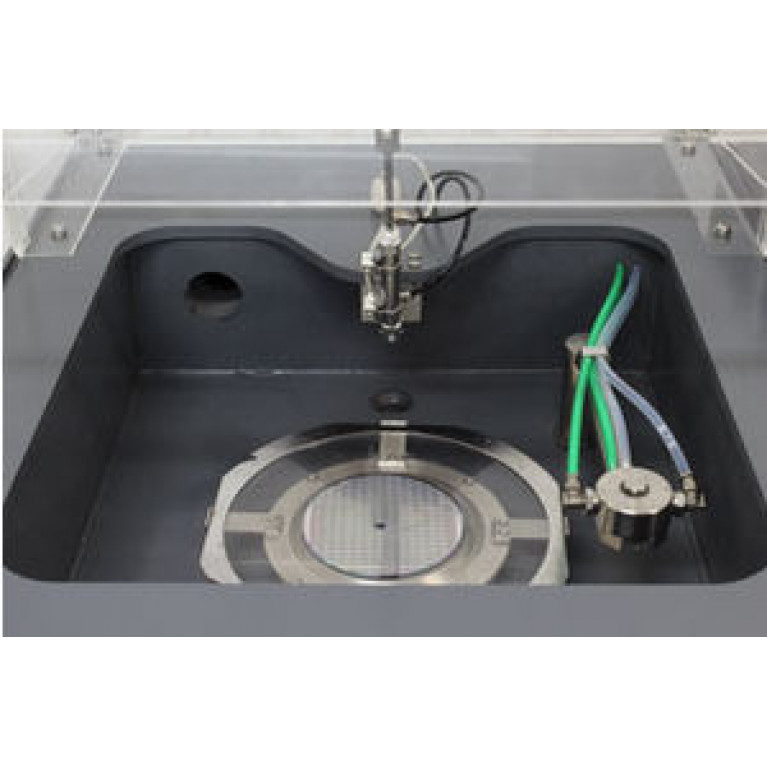

Центрифуга, где происходит процесс обработки пластин;
Моторизированное сопло отмывки с программируемым ходом;
Автоматическая крышка с датчиками положения;
Графический дисплей, предназначенный для вывода информации о состоянии системы, задания режимов работы, а также для выполнения настроечных операций;
Передний отсек, где расположены пневматический и гидравлические блоки;
Задний отсек, где расположен электрический блок.
Технические характеристики: -


Диаметр обрабатываемых пластин, не более, мм -
300
