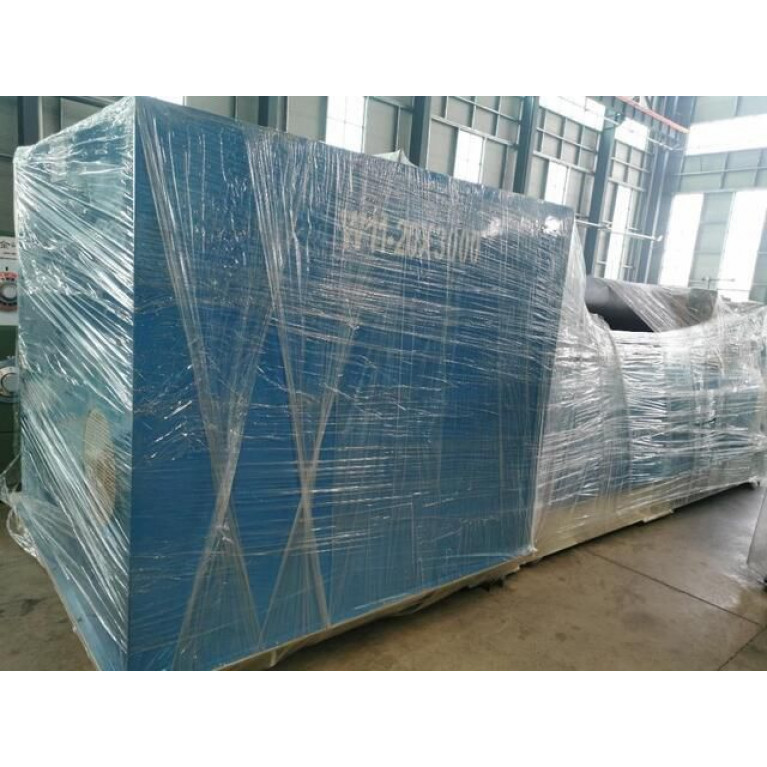

Конструкция механической трехвалковой симметричной листопрокатной машины W11-10X2000 представляет собой трехвалковую симметричную конструкцию.Верхний валок выполняет вертикальное подъемное движение при симметричном положении центра двух нижних вальцов.Выходная шестерня редуктора входит в зацепление с зубьев нижнего ролика для обеспечения крутящего момента для проката.Станок имеет компактную конструкцию и прост в эксплуатации и обслуживании.Предварительный изгиб необходимо дополнить другим оборудованием.
контрольная форма:
искусственный
Тип питания:
электрический
Материал объекта:
Металл
Применимые отрасли:
Универсальный
Область применения:
Изгибная деформация листового

Характеристики производительности

Механический трехвалковый симметричный листогибочный станок серии W11 имеет трехвалковую симметричную конструкцию.Верхний валец перемещается вертикально вверх и вниз через коническую зубчатую передачу в центральном симметричном положении двух нижних валков. Редуктор приводит шестерни двух нижних валков в зацепление, Совместное вращательное движение обеспечивает крутящий момент на прокатанном листе. Плоская пластиковая металлическая пластина проходит между тремя рабочими валками (двумя нижними валками и одним верхним валком) листопрокатной машины, и металлическая пластина непрерывно сгибается через несколько проходов с помощью нижнего давления верхнего вала и вращением нижнего валка, при этом производится постоянная пластическая деформация, и он раскатывается в требуемый цилиндр, конус или их часть. Недостатком этого механического трехвалкового листогибочного станка является то, что конец листа необходимо предварительно согнуть с помощью другого оборудования.
