МОДУЛЬНЫЙ БЕСПРОВОДНОЙ ПРИБОР ДЛЯ ИССЛЕДОВАНИЯ ПОПЕРЕЧНЫХ СТВОЛОВ НА СТОЛБАХ ФУНДАМЕНТОВ

Описание

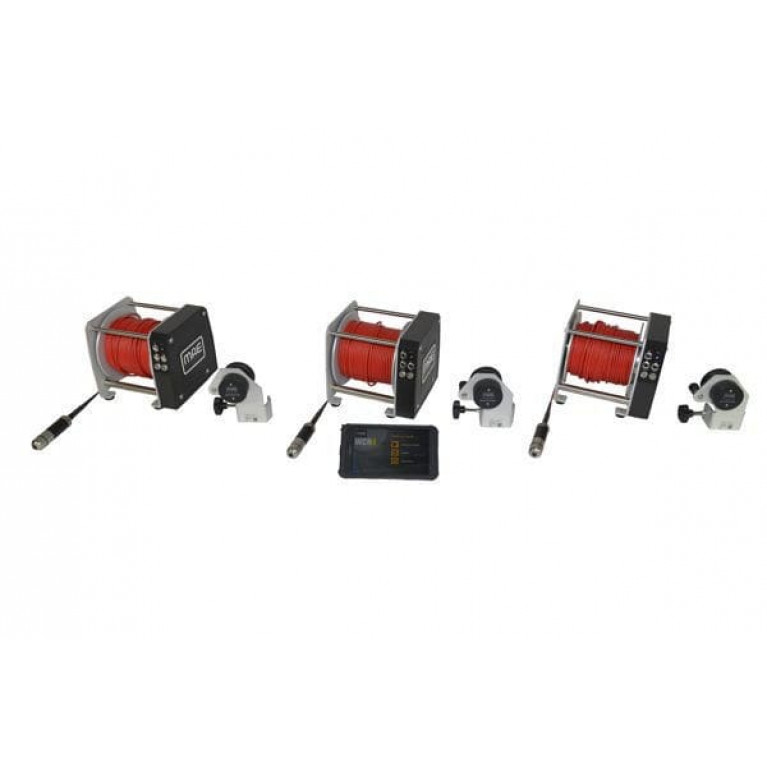

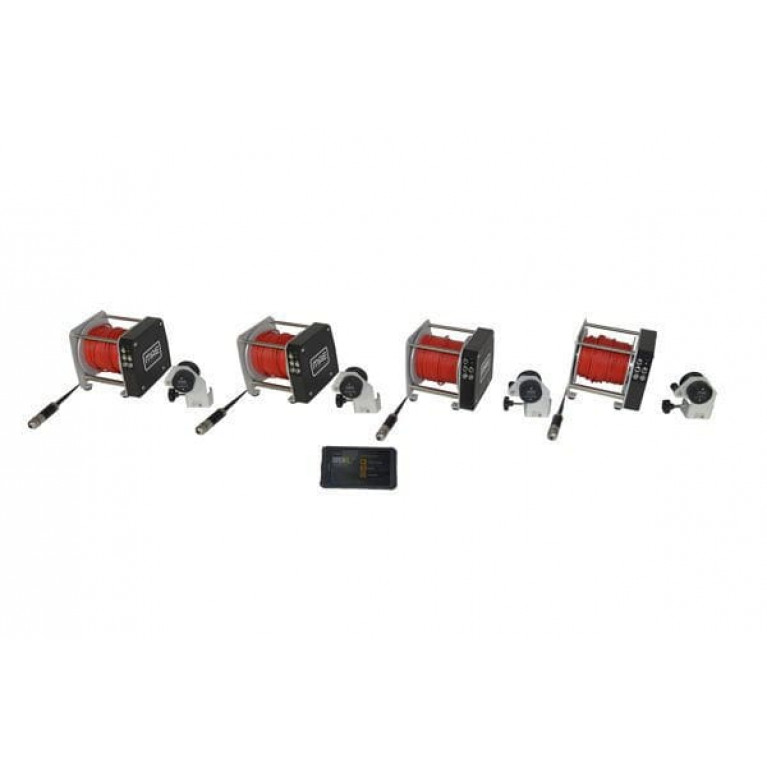

WCH4 - это инновационный модульный беспроводной прибор для испытания поперечных отверстий на столбах фундамента. Основой системы являются моторизованные катушки с электронным управлением, на которые устанавливаются высокомощные скважинные зонды для исследования полюсов фундамента, диафрагм и всех тех инфраструктурных цементных или бетонных работ, которые могут быть проверены с помощью испытаний на поперечное сечение, т.е. с помощью дисканта в трубах, подготовленного при заливке, а затем заполненного водой. Каждая катушка системы WCH4 объединяет моторизованный зонд с кабелем 60 мт и всю электронику управления, которая контролирует автоматическое управление зондами во время спуска/возбуждения зондов (поперечного сечения) и сохранение данных. Благодаря прочному планшету и практически полному отсутствию физических кабелей, настройки, управление измерениями, кроме отображения и интерпретации полученных данных, выполняются легко и быстро. В режиме прямого анализа каждая волна, излучаемая внутренним генератором, полностью отображается и, кроме того, можно изменять параметры отображения, чтобы еще больше облегчить считывание скорости через пересечение и возможное наличие проверенного дефектного материала. Использование моторизованной катушки 2-3-4 с автоматическим и одновременным движением позволяет экспоненциально сократить время исследования, так как при одном единственном спуске/запуске зондов внутри исследуемого полюса (который должен быть инструментирован 2-3-4 трубами) можно получить соответствующие сечения. Полученные данные при каждом единичном импульсе отображаются в реальном времени на большом мониторе планшета, что позволяет сразу же просмотреть возможные дефекты в исследуемой структуре.
