Трубки-адаптеры с прямым углом (RA) и без вставки прямого угла (NIRA)

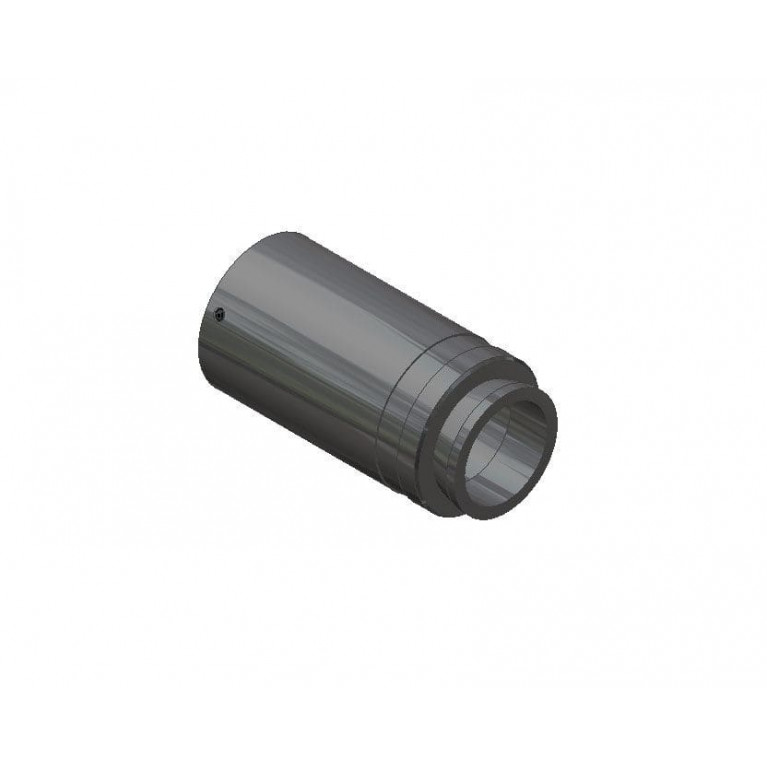

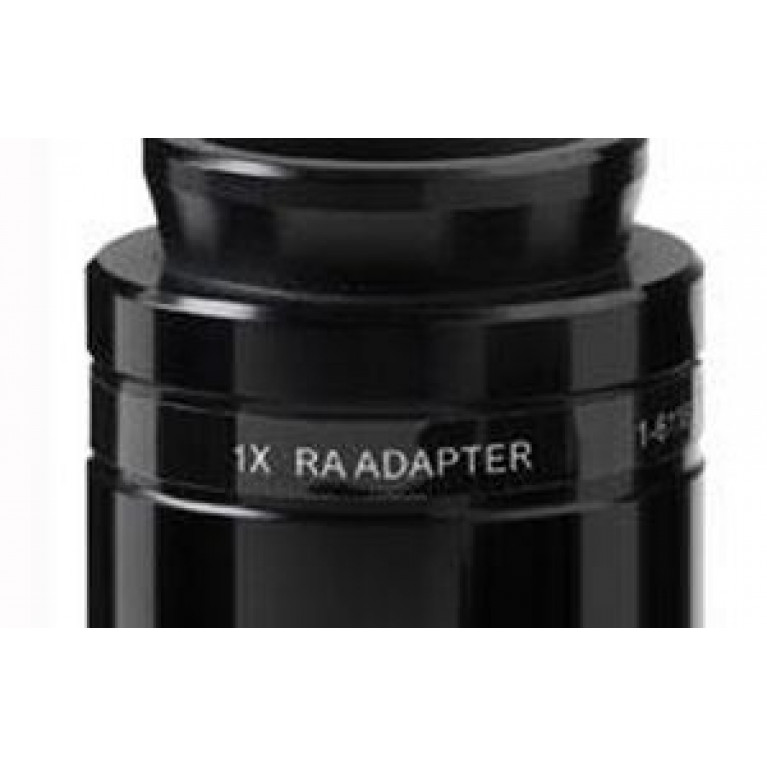

Адаптерная трубка является необходимым компонентом для всей системы Zoom 6000. В сочетании с соединителем C-mount трубка адаптера помещает датчик камеры в плоскость оптического изображения системы зумирования. Крепления с прямым углом (RA) вводят изгиб на 90° по оптической оси, сокращая общую длину системы. Полученное изображение будет зеркально отображено, таким образом, при просмотре камерой оно будет возведено в вертикальное положение и прочитано справа налево. Адаптеры правого угла доступны в диапазоне увеличений от 0.71X до 5.0X.

Крепление без поворота под прямым углом (NIRA) обеспечивает изгиб оптической оси на 90°, однако при использовании пятиугольной призмы изображение получается прямолинейным и считывается слева направо. Адаптеры NIRA должны быть установлены на трубки корпуса Zoom 6000 для сохранения длины пути. Адаптеры NIRA доступны в диапазоне увеличений от 0.67X до 5.0X.
