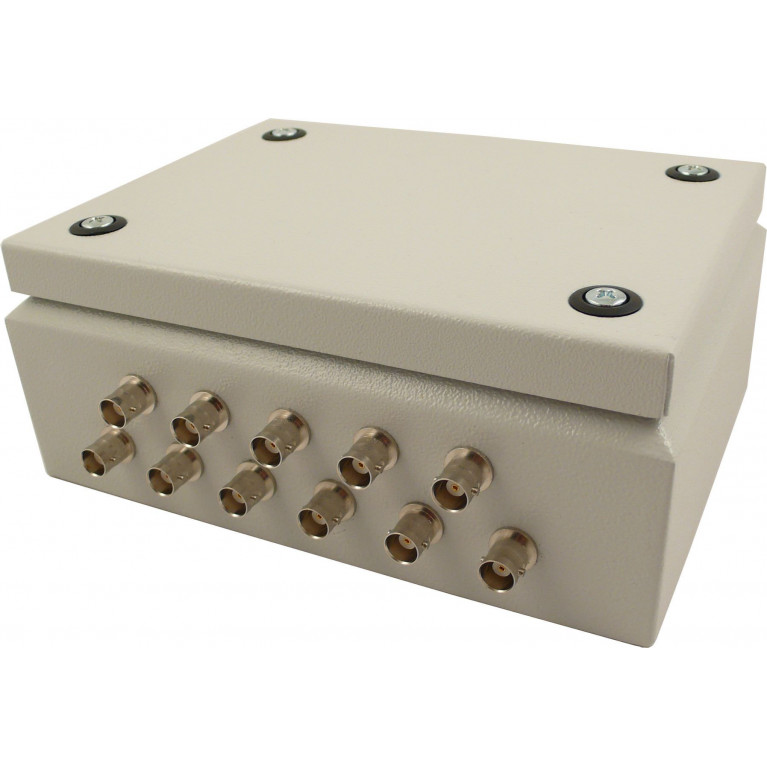

OPMUX особенно хорошо подходит для ультразвуковых измерений, а также других видов измерений, для которых требуется много каналов. Вместе с измерительной картой OPCARD и ультразвуковыми зондами он может использоваться как полноценное ультразвуковое испытательное устройство.
Каждый канал имеет отдельный пульсер и приемник.
MUX может работать с датчиками резонансной частоты 0,5МГц - 25МГц и любого импеданса.

В зависимости от версии MUX имеет от 4 до 35 каналов. Каждый канал может работать
как передатчик и как приемник. Одновременно может работать только один передатчик.
Передача и прием могут происходить, например, по разным каналам,
мы передаем через преобразователь, подключенный к первому каналу, и получаем
сигнал от датчика второго канала.

MUX оснащен памятью, которая содержит заданную последовательность активных каналов (т.е. последовательность адресов передатчиков и приемников для последующих триггеров).

У MUX есть один выходной сигнал. Передатчик, с помощью которого вы хотите записать сигнал, выбирается внутренним мультиплексором. Затем сигнал подается на усилитель с фильтром.

Конфигурирование устройства осуществляется через последовательный интерфейс (стандарт RS232).

Питание устройства осуществляется от источника постоянного тока 12 В. Устройство оснащено предохранителем, защитой от короткого замыкания и тепловой защитой в цепях передатчиков.

Входной триггер реагирует даже на очень короткие импульсы (<400ns) как TTL - уровни.

MUX может быть оснащен дополнительными входными и выходными периферийными устройствами:
- аналоговый вход 0В-10В
- аналоговый выход 0В-10В
- Четыре реле для управления внешней нагрузкой
- Два цифровых входа для подключения кнопок.

Технические данные:

Параметры устройства

Источник питания: 12V DC; 2A
