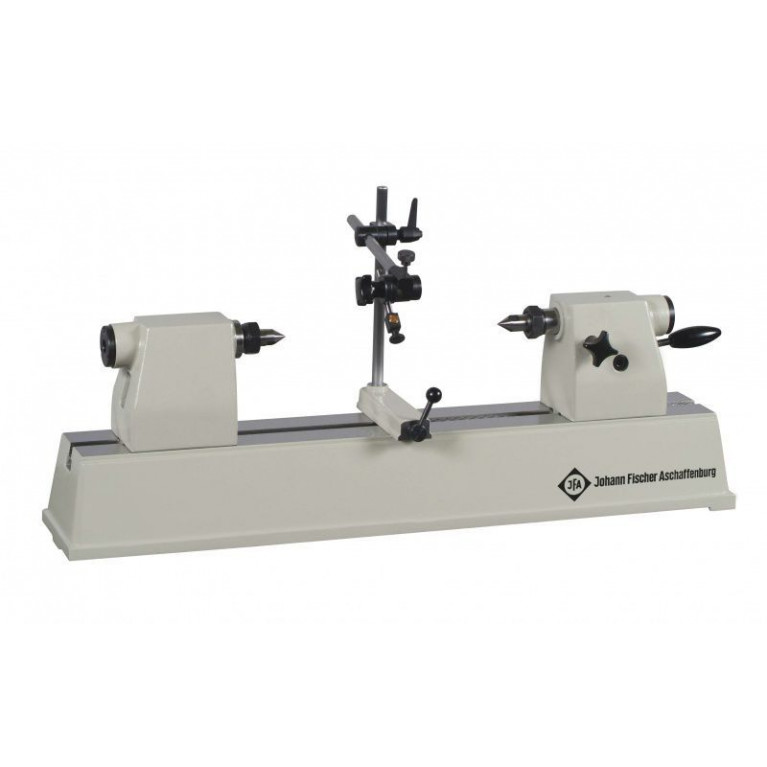

Используется для точного зажима вращательно-симметричных заготовок, например, для выполнения измерений с истинным ходом.

На базе центров JFA Bench мы проектируем отдельные измерительные системы, комплексные измерительные системы для производственного применения или помещения для точных измерений.
Дополнительную информацию и примеры смотрите в специальном разделе "Индивидуальные измерительные системы".

Конструкция испытательного стенда

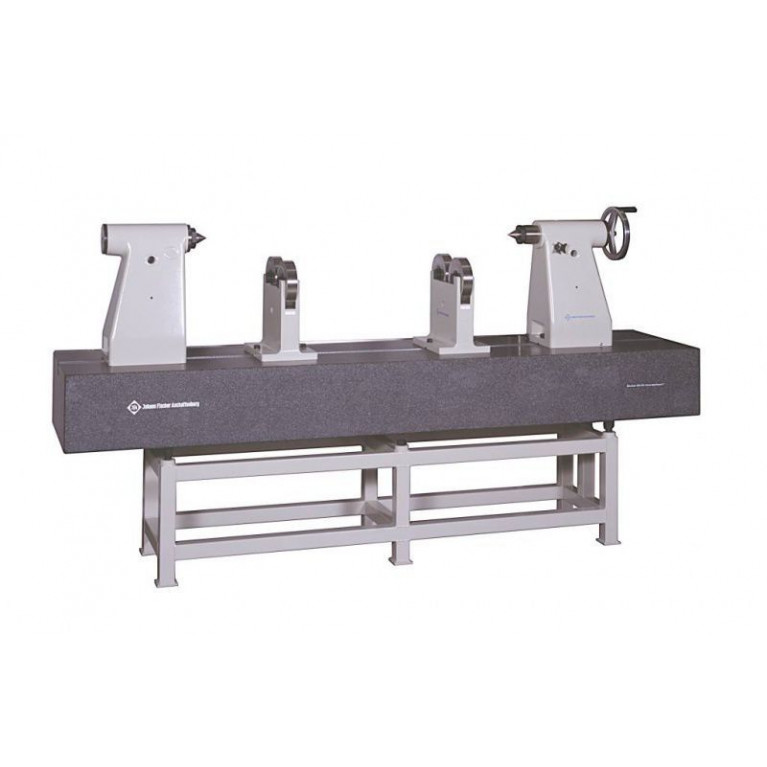

Испытательный стенд изготавливается либо из чугуна, либо из твердого природного камня - гранита. С Т-образными направляющими средней длины и зажимным пазом по DIN 650 номинал 14 H8. Измерительная поверхность чугунного испытательного стенда отшлифована вручную и имеет тонкие грани. Гранит испытательного стенда из твердого натурального камня шлифуется и обрабатывается вручную. Плоскостность измерительных поверхностей в соответствии с требованиями заказчика.

Размеры чугунных испытательных стендов
800 x 200 - 1000 x 220-1200 x 200 - 1500 x 250 - 2000 x 300 мм.
Другие размеры по запросу.

Размеры испытательных стендов из натурального твердого камня - гранита
1000 x 300 - 1200 x 300 - 1600 x 300 - 2000 x 400 - 2500 x 600 мм, или по желанию заказчика.

Дополнительные Т-образные пазы, резьбовые отверстия, резьбовые вставки и тонко обработанные внешние стороны по желанию заказчика.

Хранение испытательного стенда
Либо на комплектах столов, либо на стальных каркасных основаниях. На нижней стороне измерительных стендов предусмотрены стальные шаровые вставки.
