КОНТРОЛЬНЫЕ СТАНЦИИ

ЦЕЛЬ

- источник давления для гидравлических испытаний клапанов и сосудов под давлением
- поставки в качестве пульта управления испытательного стенда
- а также независимый источник давления

ФУНКЦИИ

- Гидравлическое давление испытательной среды до 1600 бар (23200 фунтов на кв. дюйм, ман.).
- Непрерывное (бесступенчатое) регулирование давления
- гидравлических испытаний под давлением от 10 до 1600 бар (145 23200 фунтов на кв. дюйм, ман.)
- пневматические испытания 0,5...10 бар (7...145 фунтов на кв. дюйм) (5...400 бар (72,5...5801 фунт/кв. дюйм) по запросу заказчика).*
- Плавное управление гидравлическим зажимным цилиндром испытательного стенда.
- Измерение утечек через заслонку клапана методом капель и пузырьков (см. В).
- Управление процессом испытаний с помощью манометрической панели с точностью измерения 1,0% (0,6% по требованию заказчика).
- PGS оснащен гнездами для подключения дополнительных калибровочных манометров с требуемой точностью (см. А).
- PGS, может быть подключена к CRS для записи данных испытаний.

ВАРИАНТЫ

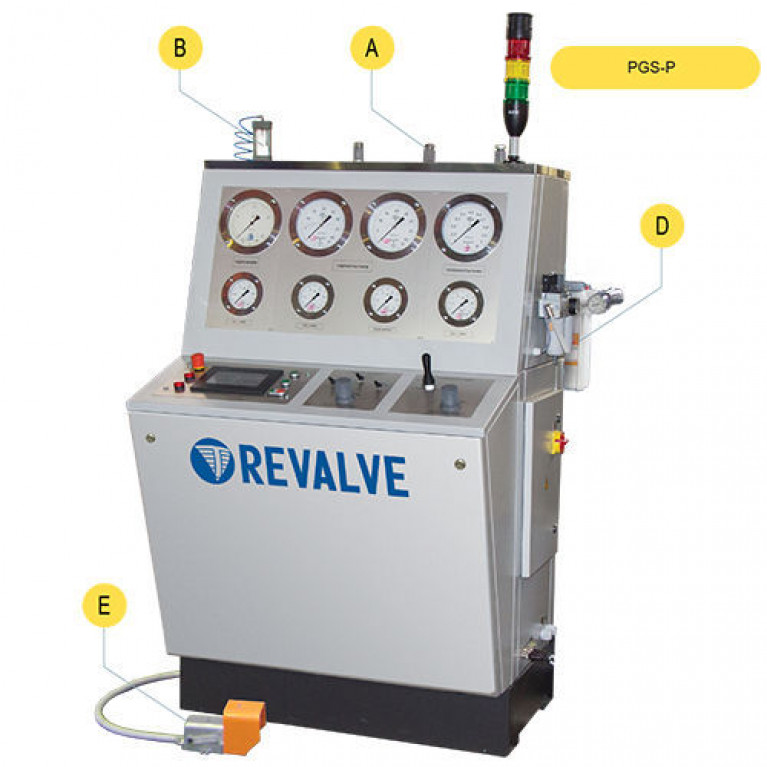

- Издание PGS-P оснащено автоматической системой пропорционального управления зажимом. Система управления PLC позволяет проводить испытания клапанов в безопасном режиме, исключая осевое сжатие, применяемое к корпусу клапана во время испытаний, с помощью автоматической пропорциональной регулировки давления зажима в гидравлическом цилиндре, относительно давления испытания.

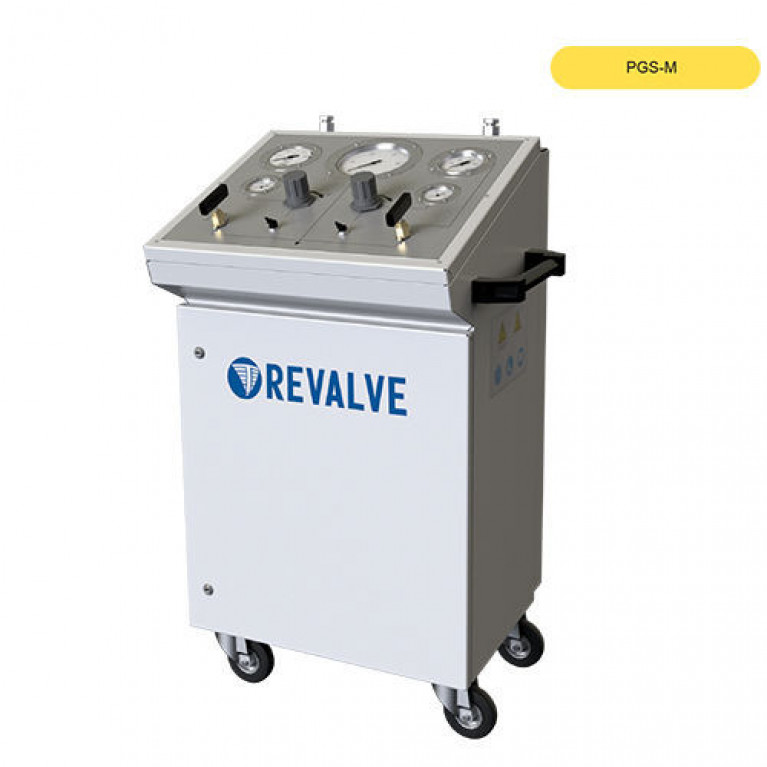

- PGS-M мобильная версия станции управления, позволяющая проводить испытания на объектах (глухие фланцы в комплект не входят).
- Издание ПГС-А позволяет проводить испытания арматуры в автоматическом режиме. Также может быть снабжена системой управления пропорциональным зажимом. Диапазон автоматизации процесса должен быть согласован и изложен на этапе заказа в техническом задании к договору поставки.

* По желанию клиента.
