СИСТЕМЫ ДЛЯ ИСПЫТАНИЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ

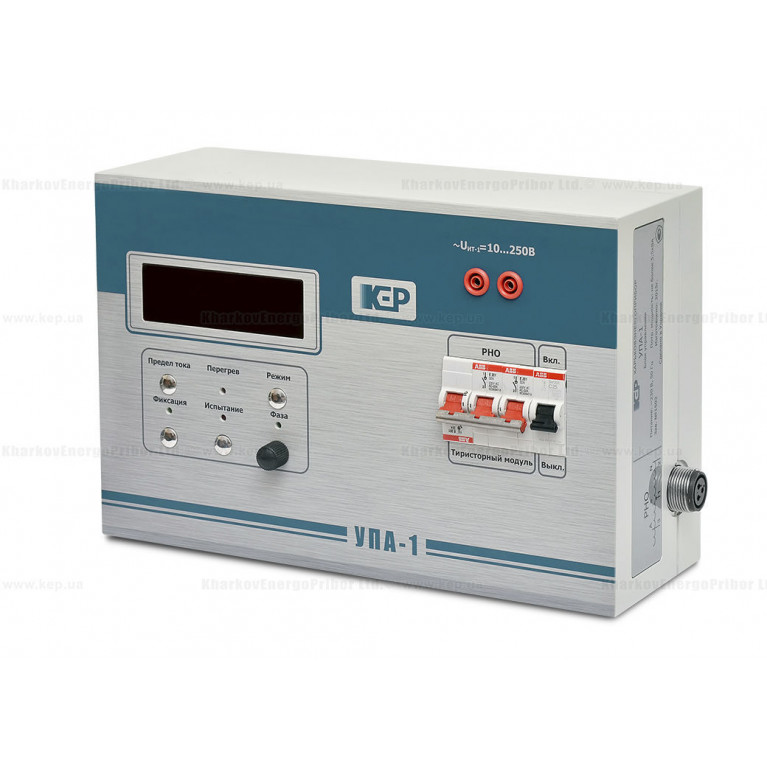

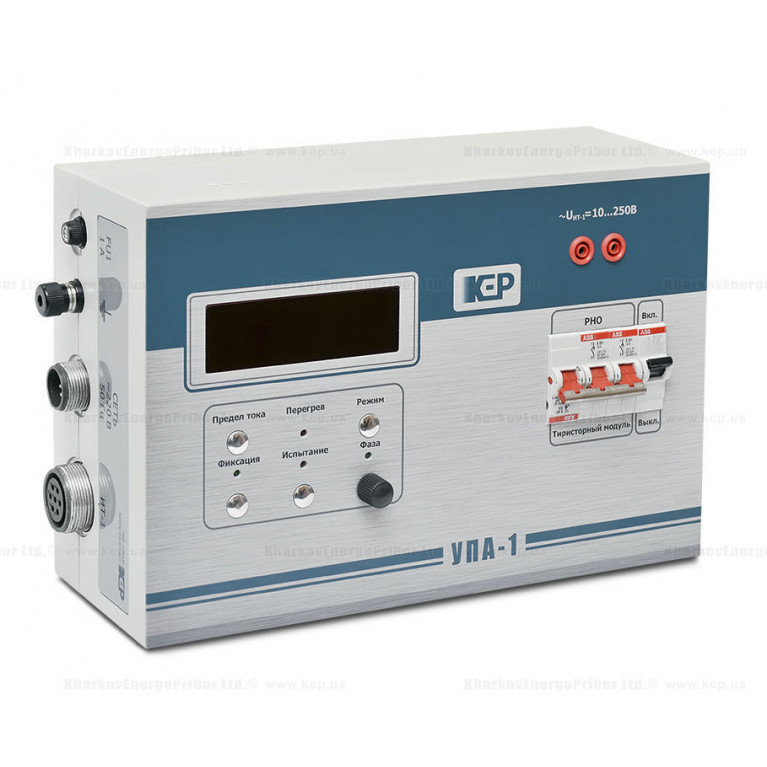

Мобильные системы серии УПА предназначены для проверки характеристик расцепления автоматических выключателей переменного тока с электромагнитными и тепловыми расцепителями.

Максимальный испытательный ток, который могут обеспечивать установки УПА, составляет:
• УПА-1 — 1 кА
• УПА-3 — 3 кА
• УПА-6 — 6 кА
• УПА-10 — 10 кА
• УПА-16 — 16 кА
• УПА-20 — 20 кА

ПРОВЕРКА ВРЕМЯ-ТОКОВЫХ ХАРАКТЕРИСТИК
Системы УПА могут использоваться для испытания время-токовых характеристик автоматических выключателей (при использовании внешнего регулятора напряжения) согласно ГОСТ Р 50345-2010 (МЭК 60898-1:2019) или МЭК 60934:2019.

КОМПЛЕКСНАЯ ПРОВЕРКА АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ
Системы УПА могут применяться для оперативной предварительной проверки работоспособности расцепителей, полноценного снятия время-токовых характеристик, а также проверки влияния однополюсной нагрузки на характеристику расцепления многополюсного автоматического выключателя.

ФИКСИРОВАННАЯ ДЛИТЕЛЬНОСТЬ ПРОПУСКАНИЯ ТОКА
Системы УПА позволяют проводить испытания как в продолжительном цикле, так и с фиксированной длительностью пропускания тока. Быстрое отключение позволяет осуществлять кратковременную подачу испытательного тока до 50 мс.

ВЫСОКОЭФФЕКТИВНЫЙ ИСТОЧНИК ТОКА

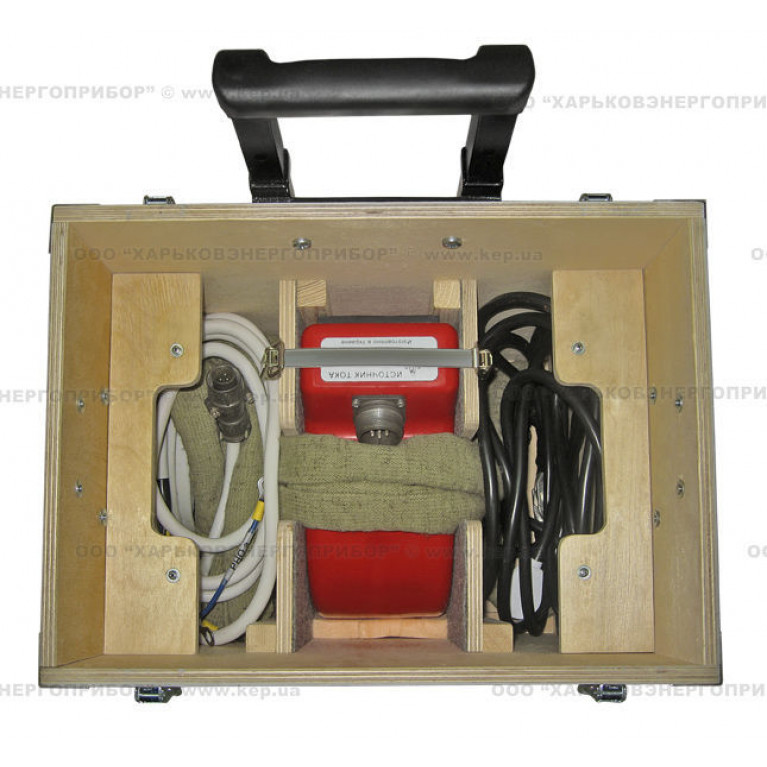

В качестве источника испытательного тока применяется легкий и компактный тороидальный трансформатор, обладающий высоким КПД.
Сила выходного тока регулируется количеством и витками гибких токопроводов, которые пропускаются через тороидальный трансформатор, формируя вторичную обмотку. Подобное решение позволяет получать широкий спектр значений выходного тока при использовании всего одного источника.
