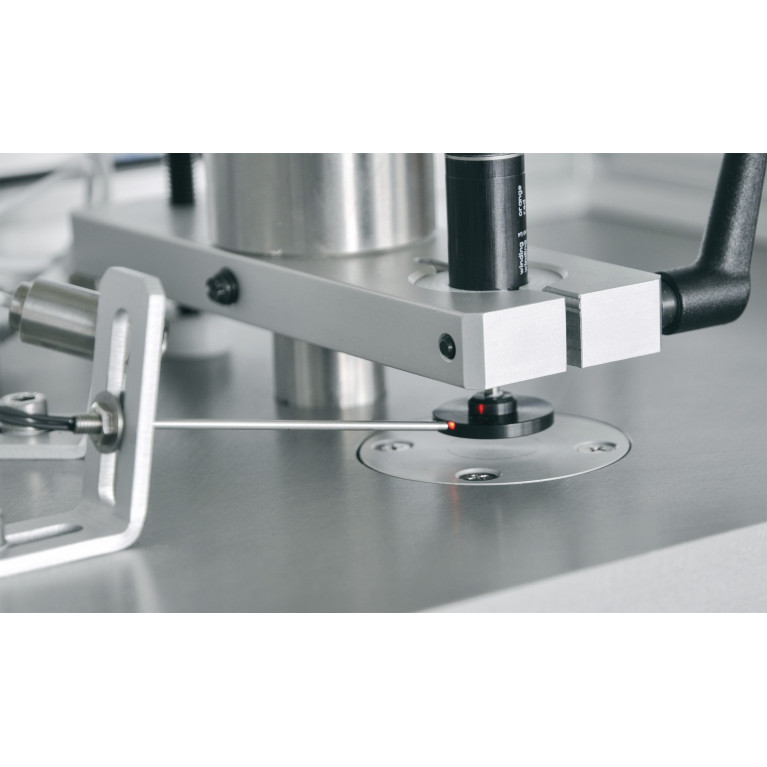

Динамометр MSD Mega Speed Dynamometer был разработан для испытания очень высокоскоростных двигателей, таких как BLDC, стоматологические наконечники, воздушные турбины и хирургические инструменты. Эффект торможения основан на вихревом токе, индуцированном на алюминиевом диске, установленном непосредственно на валу DUT (тестируемого устройства).

Крутящий момент измеряется без трения датчиком реактивного крутящего момента, установленным под поверхностью испытательного стенда. Из-за теплового воздействия на диск динамометр Mega Speed Dynamometer не подходит для испытаний на выносливость, но может быть использован для построения быстрой кривой или проведения испытаний от точки к точке. Инфракрасный датчик контролирует температуру диска и останавливает испытание в случае перегрева. Диск может быть спроектирован и подобран по размеру в соответствии с параметрами двигателя.

Система является бесконтактной, поэтому выравнивание не является критичным. Благодаря этому система обладает очень низкой инерцией и, следовательно, не имеет остаточного момента или момента сопротивления, что оказывает меньшее влияние на параметры испытания. Ограничение скорости основано на ИУ и его способности приводить диск в движение. Уже изготовлены системы, достигающие скорости свыше 380000 об/мин.

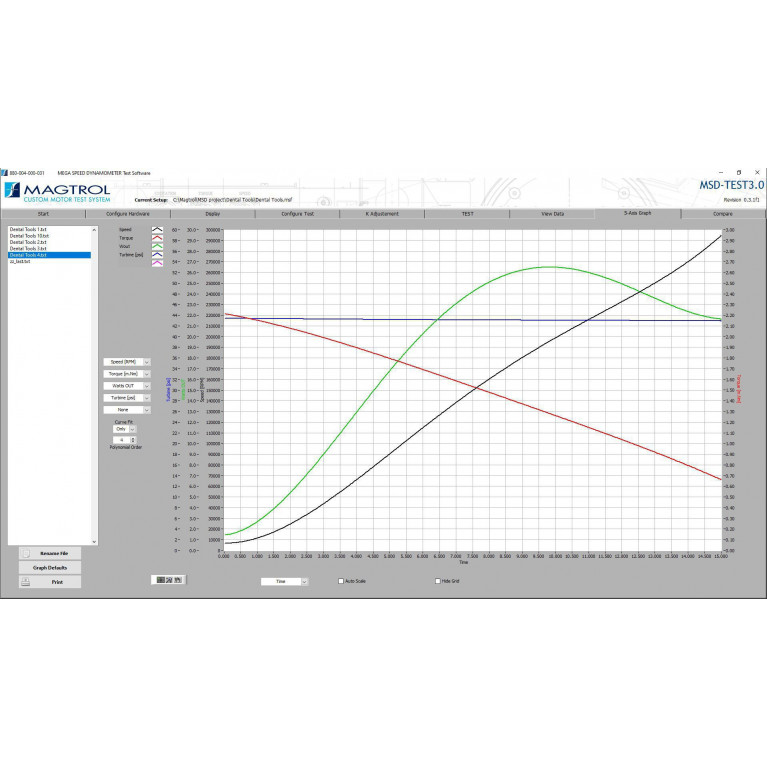

Программное обеспечение MSD-TEST разработано в среде LabVIEW™. Оно управляет системой и фиксирует данные испытаний. Оно позволяет запрограммировать специальный профиль испытания.

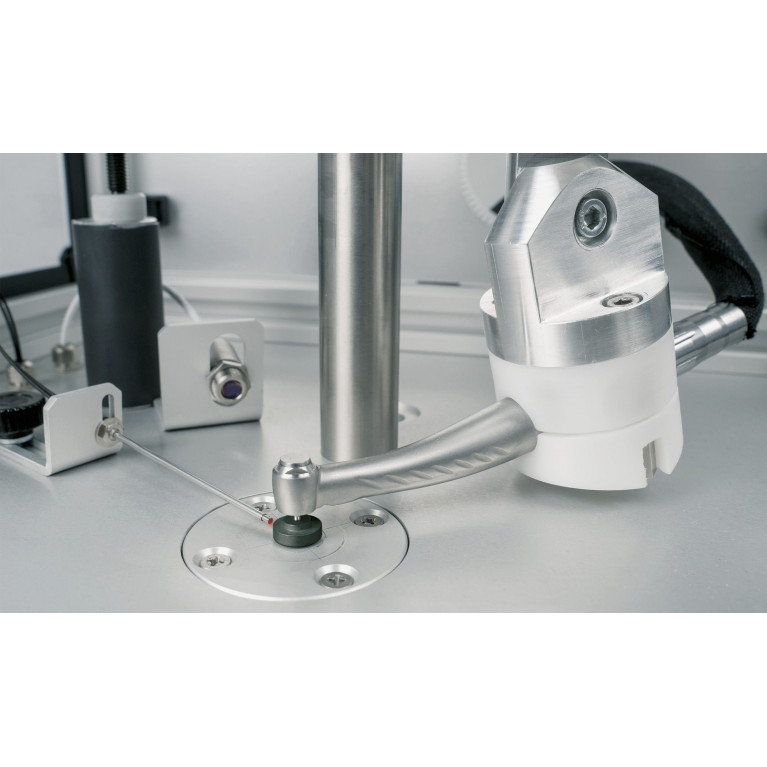

Устройство специально разработано для тестирования стоматологических и/или хирургических наконечников, а также для тестирования микродвигателей BLDC на очень высокой скорости 400000 об/мин (и до 1000000 об/мин).

В соответствии с ISO 14457:2017 - Стоматология и испытания наконечников и моторов
