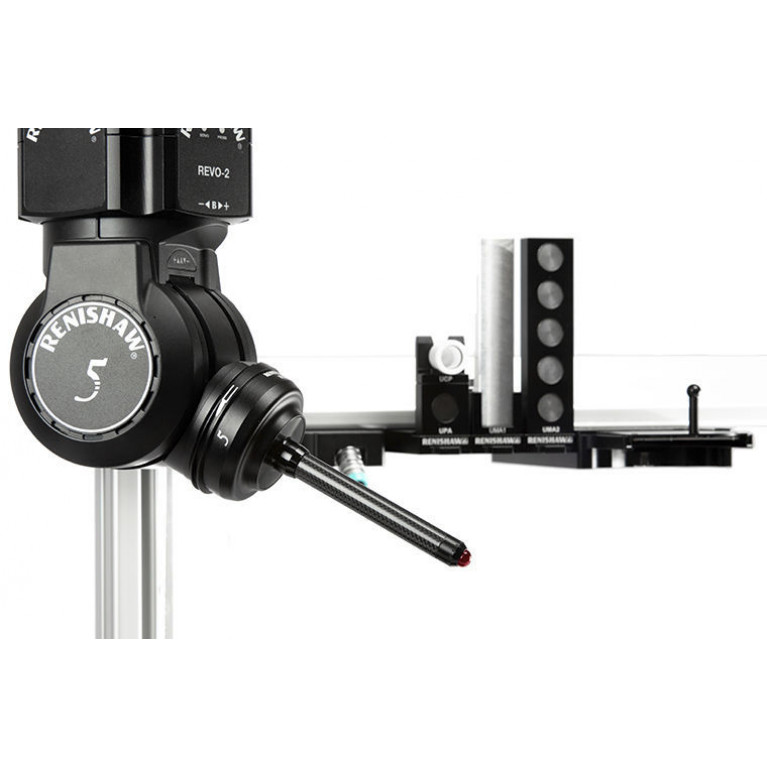

Ультразвуковой датчик RUP1 расширяет мультисенсорные возможности 5-осевой измерительной системы REVO®
измерительной системы для КИМ, предлагая ультразвуковой контроль толщины.

В отличие от многих других ультразвуковых систем, RUP1 не требует использования резервуаров с водой или соединительного геля для обеспечения хорошей передачи сигнала. Вместо этого в ней используется инновационный шарик наконечника из эластомера, обеспечивающий превосходное сцепление между датчиком и материалом. В результате RUP1 устраняет необходимость в квалифицированных операторах для интерпретации экранов осциллографа и освобождает пространство цеха, занимаемое специальными погружными резервуарами.

Использование ультразвука для одностороннего измерения толщины деталей также дает явные преимущества перед традиционными методами тактильного зондирования для деталей, доступ к внутренним элементам которых затруднен.

Точность измерения толщины:
RUP1 использует преобразователь с частотой 20 МГц и обеспечивает диапазон измерения толщины от 1 мм до 20 мм с точностью более 10 микрон при использовании точек касания.

Максимальный срок службы шарика наконечника:
Шарик наконечника заменяется пользователем и сохраняется защитным колпачком, который может автоматически сниматься и заменяться для максимального увеличения срока службы наконечника.

Совместимость с системой REVO:
RUP1 полностью совместим со сменной стойкой MRS2 с использованием порта для смены стойки RCP TC-3 и взаимозаменяем со всеми другими вариантами зондов, доступными для системы REVO.

Интеграция с несколькими датчиками:
RUP1 полностью интегрирован в метрологическое программное обеспечение MODUS и программное обеспечение UCCsuite, что позволяет использовать его как часть мультисенсорной системы.

Снижение затрат:
RUP1 устраняет необходимость в квалифицированных операторах для интерпретации экранов осциллографов и освобождает пространство цеха, поскольку не требуются погружные баки и КИМ с глубоким отверстием
