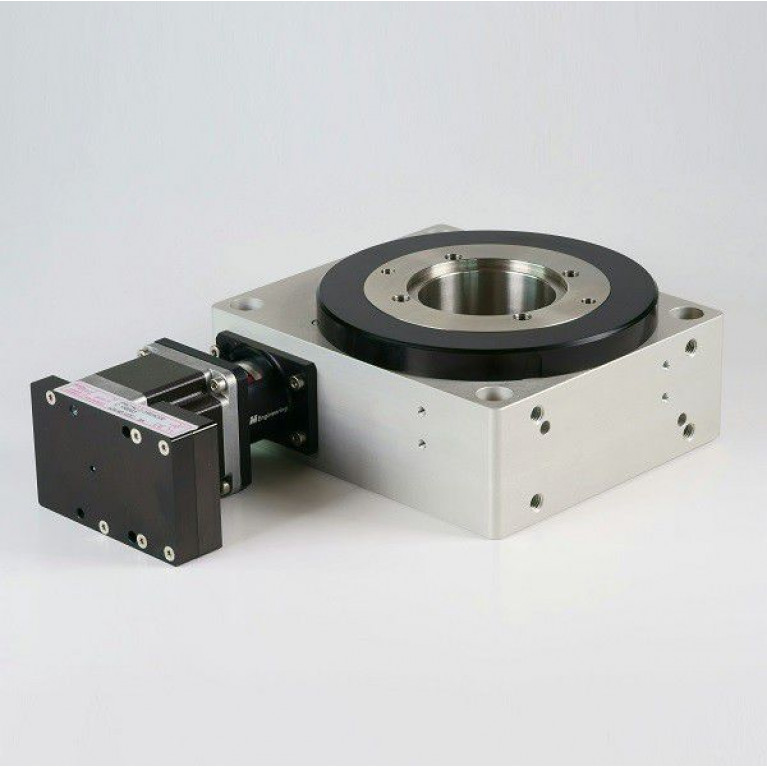

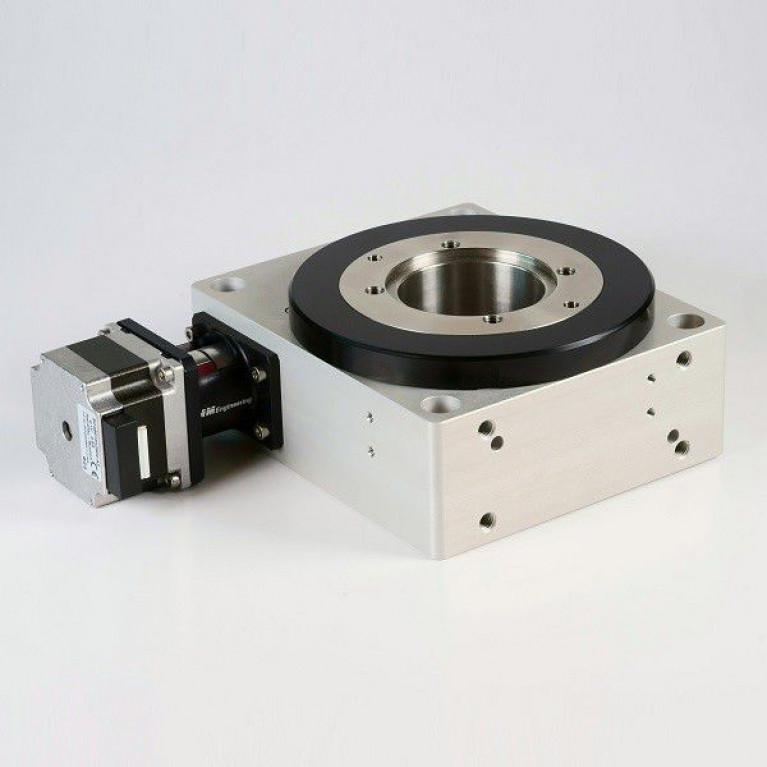

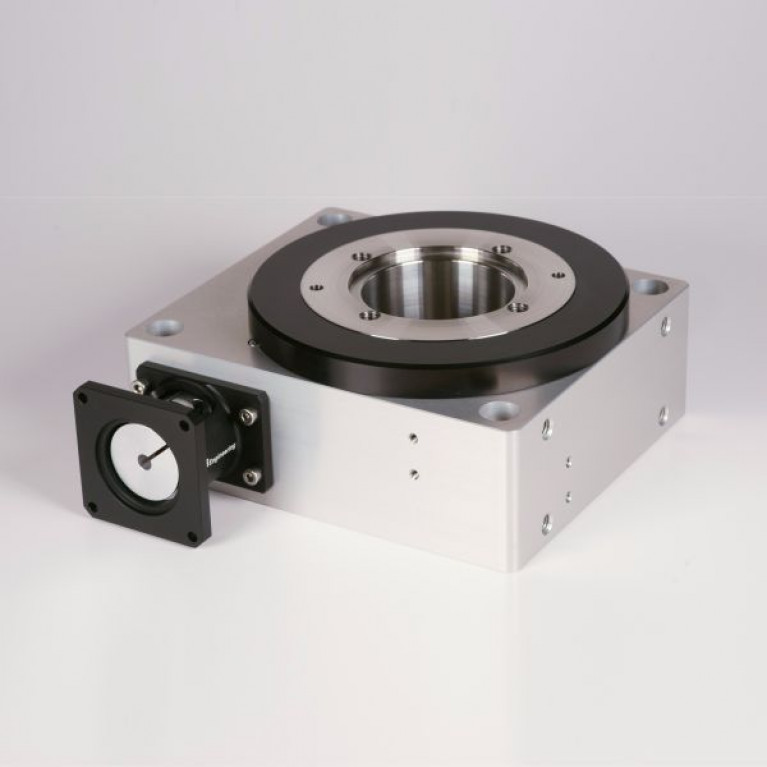

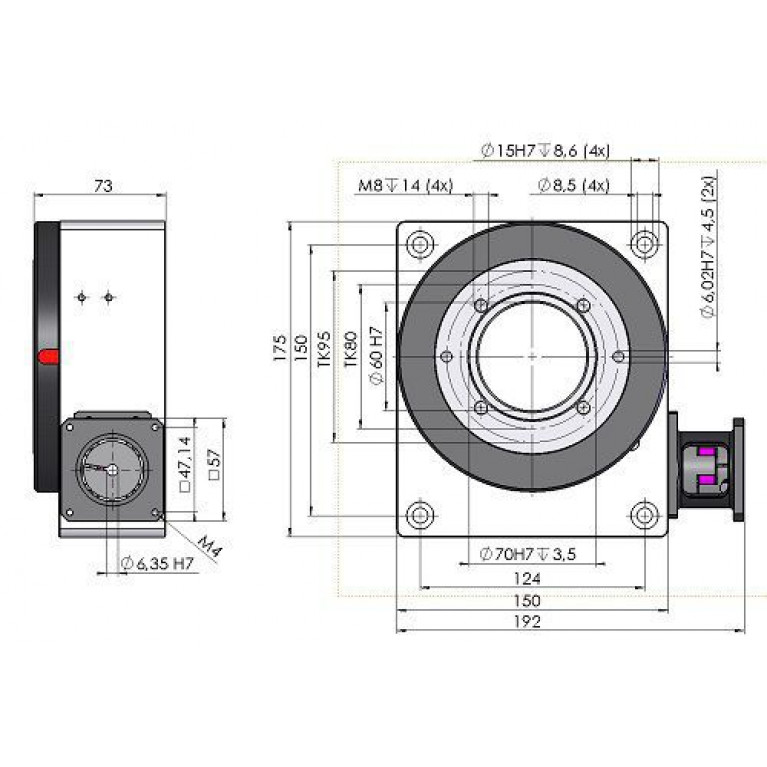

Поворотный стол с шаговым двигателем MDT360150 - Привод коаксиальный - в 3 вариантах - без двигателя - с двигателем - с двигателем - с двигателем и управлением


Новый большой и мощный поворотный стол с шаговым двигателем из серии SG MDT360150 предлагает почти беззазорную червячную передачу. Они идеально подходят для позиционирования еще более тяжелых и сложных деталей с точным приводом, чем их более компактные предшественники.

Поворотные столы приводятся в действие шаговым двигателем Nema 23 (□ 56 мм). Угловой и компактный дизайн открывает широкие возможности для различных применений.

Регулируемое позиционирующее кольцо позволяет индивидуально определить опорную точку вращения монтируемой детали. Большое отверстие полого вала также позволяет реализовать большие сечения проводов с помощью поворотного стола шаговых двигателей.


Функция:

- Позиционирование шаговым двигателем Nema 23 (□ 56 мм)
- Требуемый входной момент: 0.15 Нм на холостом ходу
- Макс. Входная скорость: 600 об/мин
- Макс. Рабочий цикл: 100%

Казнь:

- Вращающийся стол и полый вал из нержавеющей стали
- Корпус из анодированного алюминия
- предварительно нагруженная червячная передача с низким зазором срабатывания
- Поперечный роликовый подшипник обеспечивает очень высокие моменты опрокидывания
- Торсионно жесткая кулачковая муфта для демпфирования колебаний при передаче крутящего момента
- Опционально возможен запрос положения с помощью бесконтактного переключателя

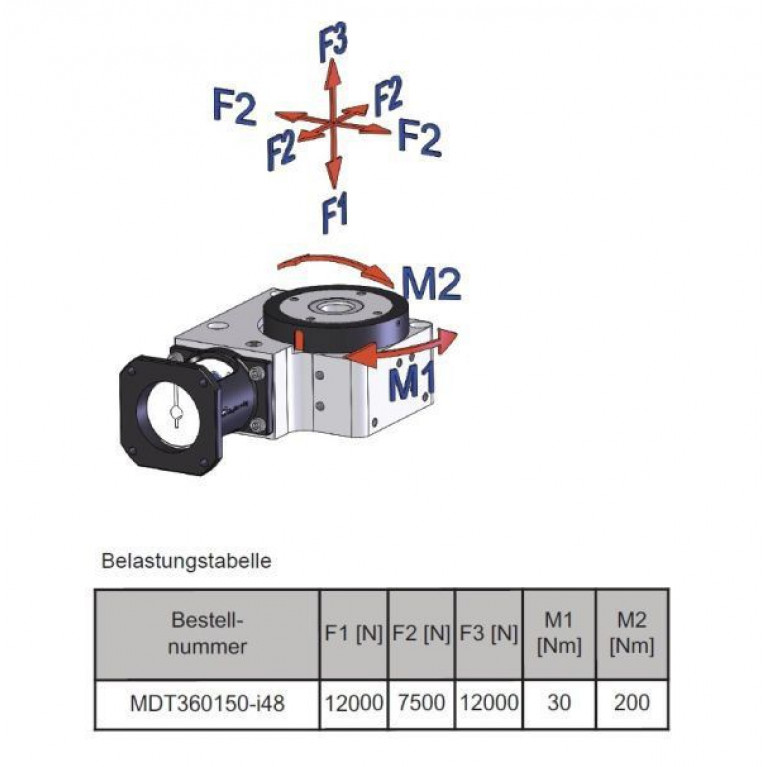

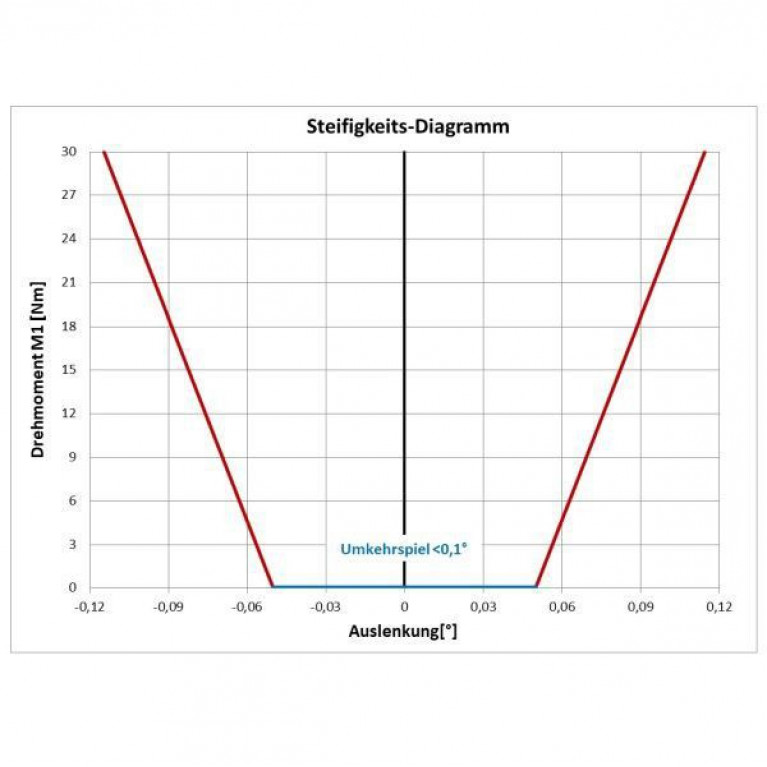

Диаграмма жесткости (см. фото):

Данная диаграмма описывает жесткость круглого стола с шаговым двигателем вокруг оси вращения.

Отклонение зависит от крутящего момента M1 (макс. 30 Нм) вокруг оси вращения.
