Материал:
Корпус и зажимной цилиндр из улучшенной стали.
Шары из нержавеющей стали 1.0503.
Исполнение:
Корпус закаленный и вороненый.
Функциональные поверхности шлифованные.
Указание:

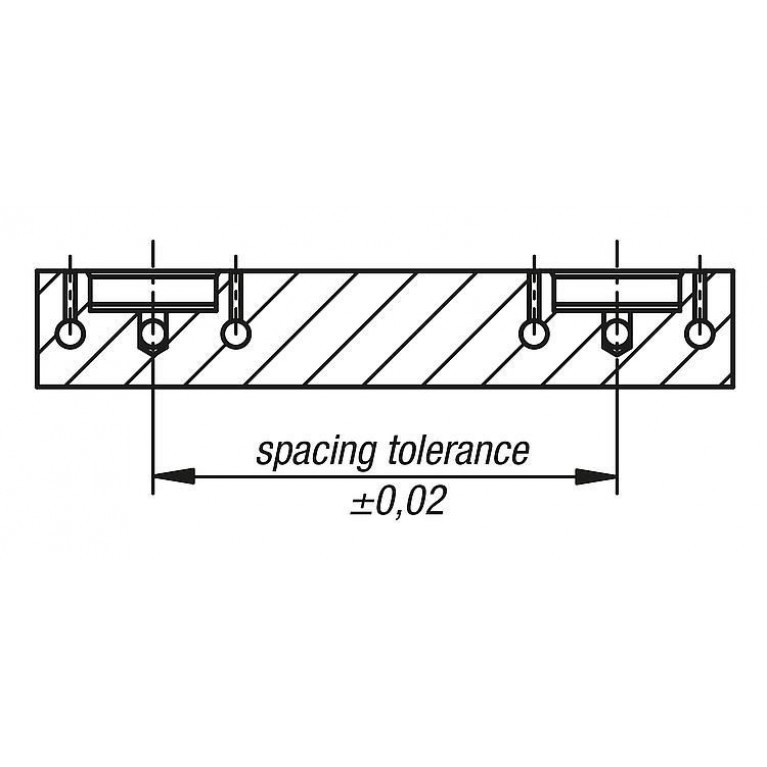

Система позиционирования и зажатия подходит для установки в приспособления (пластины, кубы, зажимные стойки и т. д.) во всех монтажных положениях. Благодаря модульной конструкции количество позиционирующих цилиндров и расстояние между ними могут быть оптимально подобраны в соответствии с задачей зажима. Благодаря небольшому диаметру позиционирующих цилиндров расстояние между ними можно сократить.

Посредством активации позиционирующего цилиндра подключением «Открыть» механически освобождаются 3 зажимных шарика. 3 зажимных шарика перемещаются внутрь, приспособление можно быстро сменить. Для зажима воздух от подключения «Открыть» забирается, подключение «зажать» получает воздух на позиционирующие цилиндры. 3 зажимных шарика снова механически перемещаются наружу, механизм смены зажат.
Для достижения оптимального зажимного усилия позиционирующий цилиндр остается подключенным к воздуху.
