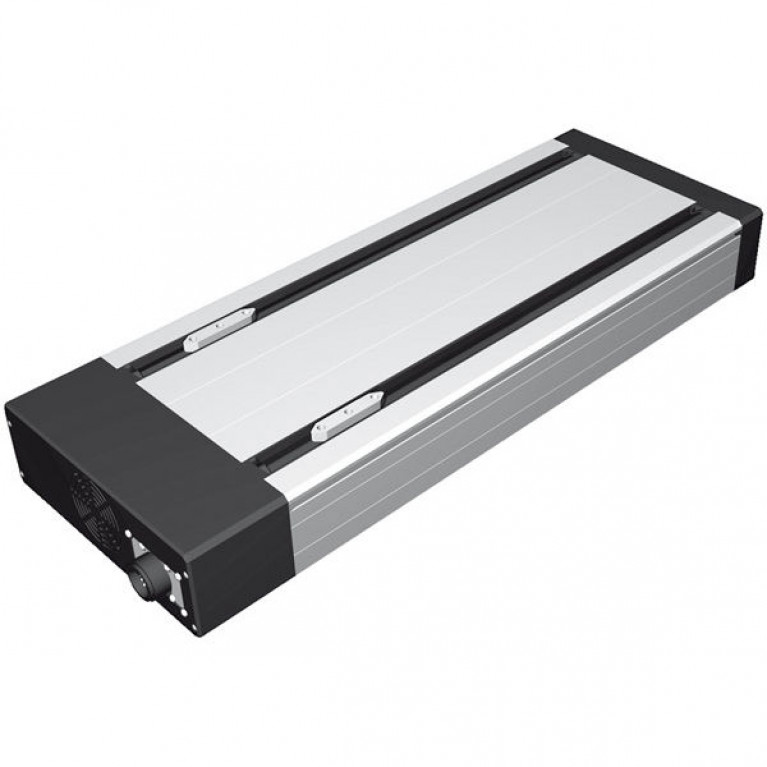

Алюминиевый профиль корпуса вала W225 × H75 мм, естественное анодирование
Линейный блок с 4 прецизионными стальными валами Ø 12 h6, материал Cf53, твердость 60 ± 2 HRC
Алюминиевые направляющие вала WS 5/70, 2 x WS 5/70 (длина 70 мм), регулируемые для отсутствия люфта, центральная система смазки
Рециркуляционный шариковый привод с шагом 2,5 / 4 / 5 / 10 и 20 мм
Характеристики

Алюминиевый профиль корпуса вала W225 × H75 мм, с естественным анодированием
Область зажима и нижняя сторона профиля отфрезерованы плоско
С 4 прецизионными стальными валами Ø 12 h6, материал Cf53, твердость 60 ± 2 HRC
Алюминиевые направляющие вала WS 5/70, 2 x WS 5/70 (длина 70 мм), регулируемые для отсутствия люфта, центральная система смазки
Рециркуляционный шариковый привод с шагом 2,5 / 4 / 5 / 10 и 20 мм
Уплотнение профиля с помощью фрикционных манжетных уплотнений
Литые алюминиевые торцевые пластины
С 2 концевыми или контрольными выключателями, точность повторения ± 0,02 мм
Уплотненные радиально-упорные подшипники в приводе - стальной фланец

Ход процесса

при 1 × WS 5 / 70 = длина профиля (L1) - 150 мм
при 2 × WS 5 / 70 = длина профиля (L1) - 280 мм

Длина профиля (L1) от 290 мм до 2990 мм Возможна длина профиля в 100 мм растре!
Максимальная длина до 3490 мм - по запросу.
Опции

Черный анодированный алюминиевый профиль
Электромагнитный тормоз
Стальные направляющие LS2 (артикул 223007)
Комплект крепления концевого выключателя (см. принадлежности)

Поставляется по запросу

Система измерения длины
Крышка сильфонного компенсатора
