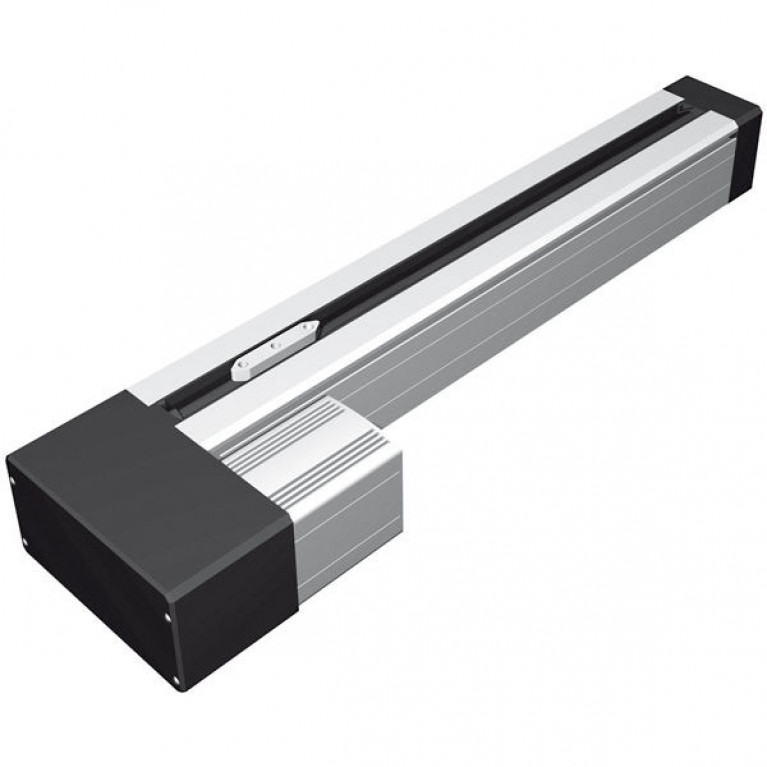

Конфигуратор линейных блоков / Привод шпинделя
SKU 234 xxx 0xxx
Характеристики

с 2 прецизионными стальными валамиØ 12 h6, материал Cf53, твердость 60 ± 2 HRC
Стандартная + макс. заказываемая длина, а также углы наклона
Модули двигателей см. ниже!
Идеально подходят для настройки измерительных процессов!

Характеристики

Алюминиевый профиль корпуса вала W75 × H75 мм, с естественным анодированием
Область зажима и нижняя сторона профиля отфрезерованы плоско
С 2 прецизионными стальными валами Ø 12 h6, материал Cf 53, твердость 60 ± 2 HRC
Алюминиевые направляющие вала WS 5/70, 2 x WS 5/70 (длина 70 мм), регулируемые для отсутствия люфта, центральная система смазки
Рециркуляционный шариковый привод с шагом 2,5/4/5/10 и 20 мм
Уплотнение профиля с помощью фрикционных манжетных уплотнений
Литые алюминиевые торцевые пластины
С 2 концевыми или контрольными выключателями, точность повторения ± 0,02 мм
Уплотненные радиально-упорные подшипники

Ход процесса

при 1 × WS 5 / 70 = длина профиля (L1) - 150 мм
при 2 × WS 5 / 70 = длина профиля (L1) - 280 мм

Длина профиля (L1) от 290 мм до 2990 мм Возможна длина профиля в 100 мм растре!
Максимальная длина до 3490 мм по запросу.

Опции

Черный анодированный алюминиевый профиль
Электромагнитные тормоза в мотор-модуле или в удлинителе приводного шпинделя
Стальной ползун LS2 (артикул 223007)
Комплект крепления внешнего концевого выключателя


По запросу

Система измерения длины
Крышка сильфонного компенсатора
Сборка слева от модуля двигателя

Возможны технические изменения без предварительного уведомления.
