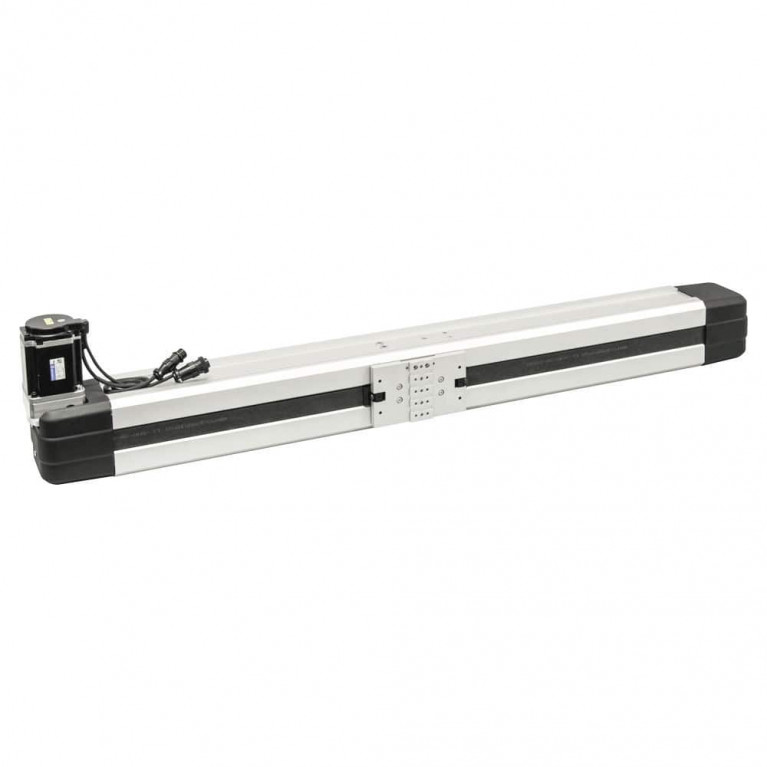

Электрический цилиндр с ременным приводом и интерфейсом типа V-Lock.
Конструкция цилиндра выполнена из прочного анодированного алюминиевого экструдированного профиля для обеспечения оптимальной жесткости. Типичный V-Lock ласточкин хвост (без канавок) предусмотрен для легкого монтажа с использованием элементов QS. V-Lock-интерфейс с ласточкиным хвостом и стандартными канавками устанавливается на подвижную пластину для крепления других компонентов с помощью K- или QS-элементов. Заслонка перемещается с помощью регулируемых роликов, идущих вдоль закаленных и отпущенных направляющих, вставляемых в экструдированный профиль, для получения жесткой системы с регулируемым зазором. Смазочные ниппели направляющих также устанавливаются на скользящую плиту. Слайд приводится в движение усиленным ремнем, который, в свою очередь, приводится в действие шкивом, прикрепленным к двигателю; на цилиндре установлена механическая система натяжения ремня.
Имеются различные приводы, как бесщеточные, так и ступенчатые. Версии с бесщеточным двигателем могут быть оснащены редуктором с соотношением скоростей 1:3, если вы хотите максимально использовать имеющийся крутящий момент.
В дополнение к стандартным приводам, включенным в каталог, на заказной цилиндр можно установить и другие типы двигателей. Позиция наведения определяется индуктивным датчиком, входящим в комплект поставки. Имеются два различных размера, SHAK 340 и SHAK 470, с предустановленными стандартными ходами. Для каждого размера можно выбрать сторону, на которой будет монтироваться двигатель (4 позиции). Также доступна версия с плавным выходом в виде дерева, установленная в предварительно установленном положении. Цилиндр SHAK может быть установлен как горизонтально, так и вертикально.
