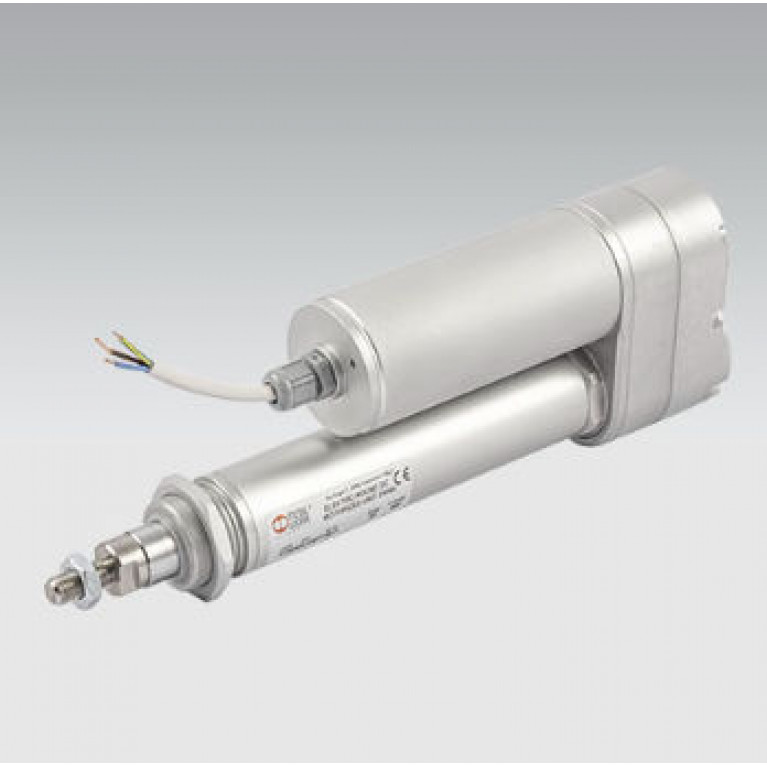

В цилиндре постоянного тока ELEKTRO ROUND движение поршня вперед достигается с помощью винта с акселератором и самосмазывающейся технополимерной гайки. Поршень имеет направляющее кольцо, которое откалибровано для минимизации зазора с гильзой цилиндра и уменьшения вибрации при вращении винта. Поршень также поставляется с магнитом для магнитных датчиков.
Система приводится в действие двигателем постоянного тока, доступным в двух версиях,
12 и 24 В постоянного тока. Положением двигателя можно управлять с помощью дополнительного датчика. В цилиндр может быть вставлен сбрасываемый дополнительный предохранитель для защиты двигателя от тепловых перегрузок. Используемый двигатель имеет планетарный редуктор с передаточным числом 1 /13 или 1 /25.
В зависимости от конфигурации (шаг резьбы и передаточное число) этот цилиндр может быть как необратимым (поддерживая нагрузку при выключенном двигателе), так и реверсивным под нагрузкой.
Оба исполнения поставляются без поршневого устройства защиты от прокручивания штока, которое поставляется заказчиком снаружи цилиндра.
Он доступен в двух версиях:
- с рядным двигателем, в котором вал электродвигателя соединяется напрямую с винтом через муфту.
- с мотор-редуктором, где передача движения обеспечивается тремя зубчатыми колесами с соотношением 1:1.
Решения с трапецеидальным винтом (акме), как правило, подходят для применения там, где количество операций за единицу времени снижено; степень точности не особенно высока из-за нагрева узла шурупа; износ с течением времени не создает неудобств, не требует больших усилий и скоростей одновременно.
