Система позиционирования XYZ 782300:150.26
Производитель:
Steinmeyer Holding GmbH
*Цена по запросу
Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:
info@zipmachine.ru Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.Описание
Портал XYZ для высокодинамичных приложений
Настраиваемый
- Идеально подходит для высокоточных и динамичных применений
- Очень большой диапазон перемещения 1300 x 800 мм
- Высокие ускорения и скорости в сочетании с высокой точностью

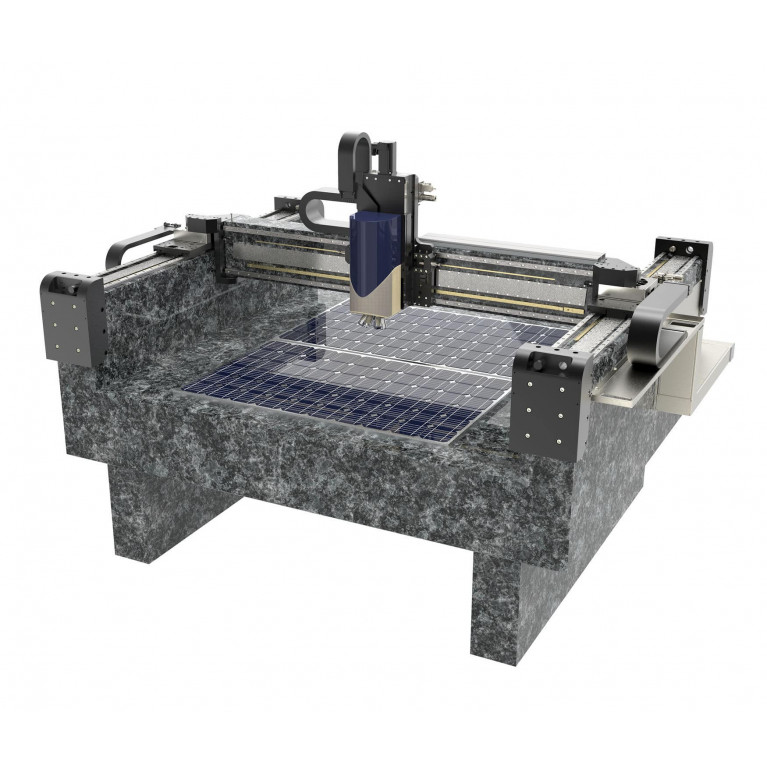

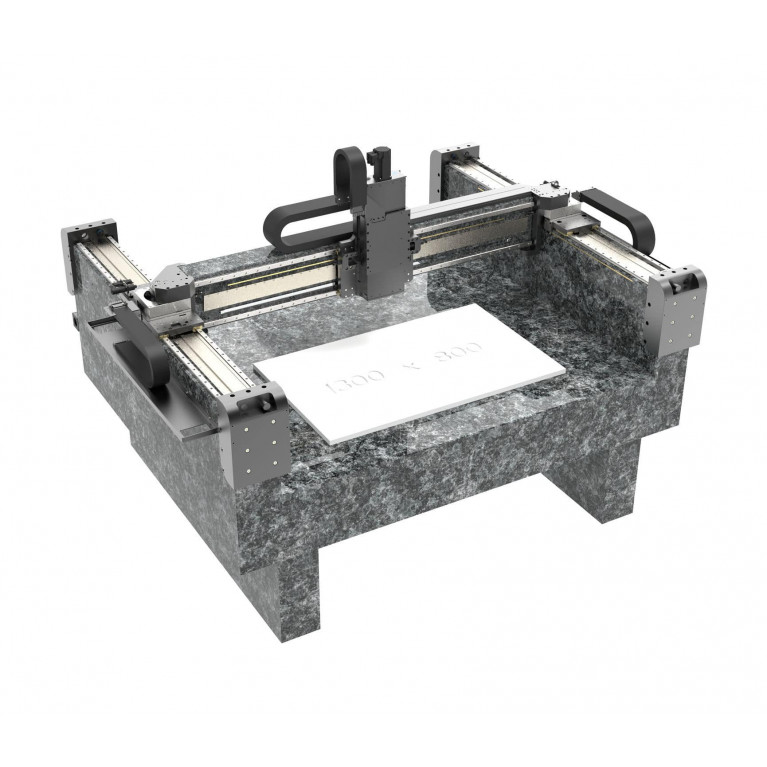

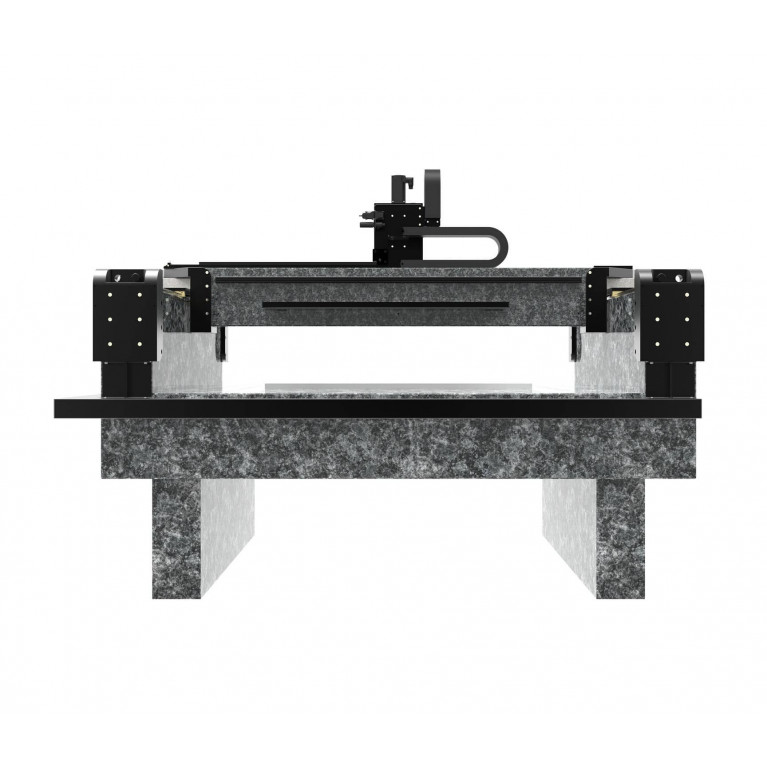

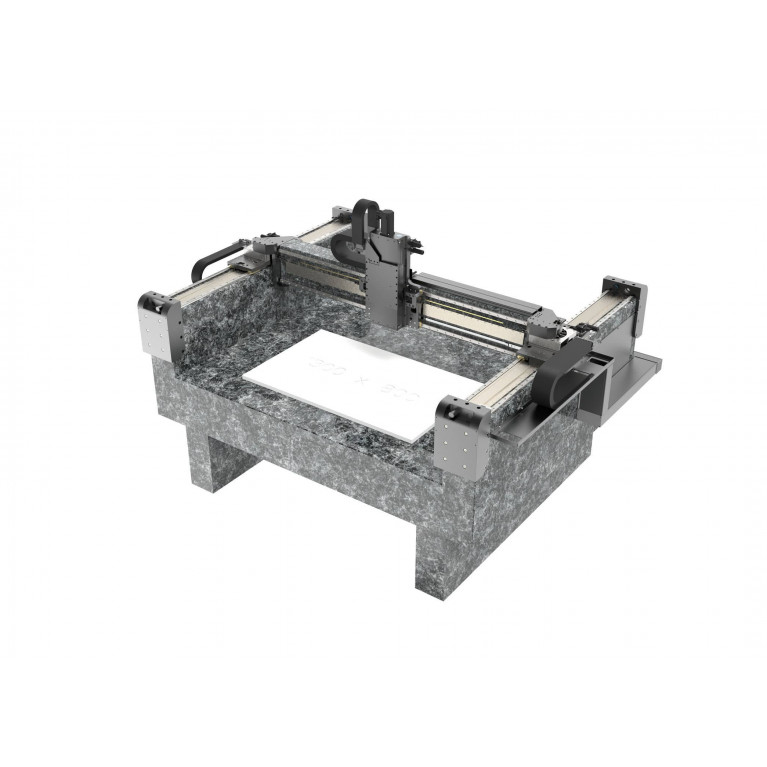

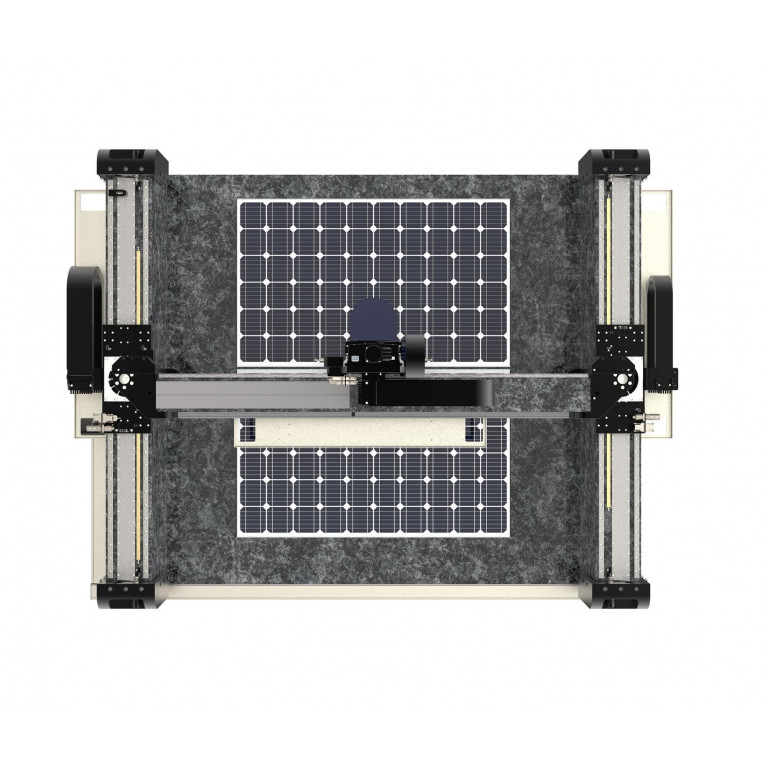

Этот портал обеспечивает высокодинамичные перемещения на площади 1300 x 800 мм. Настраиваемая обрабатывающая головка или датчик по оси Z быстро и плавно перемещается по держателям на граните. Профилированные рельсовые направляющие установлены непосредственно на граните, что обеспечивает оптимальные ходовые характеристики для получения чрезвычайно воспроизводимых субмикронных результатов.
Технические характеристики
- Ход: 800 x 1300 x 200 мм
- Повторяемость: 1 - 0,7 мкм
- Скорость: 500 - 1000 мм (XY) / 50 - 100 (Z)
- Макс. Нагрузка: 150 Н (Z)
- Привод: Линейный двигатель, профильная рейка (XY) / шариковинтовая пара, сервопривод переменного тока (Z)
- Обратная связь: линейная шкала
- Контроллер движения: Серия FMC, ACS, интеграция PLC
Индивидуальные опции:
- Адаптация процесса, держатель образца, головка / датчик
- Версии для чистых помещений ISO 14644-1 (до класса 1 по запросу)
- Стойка, виброизоляция, корпус, концепция безопасности
- Расширение числа степеней свободы для движений XYZ-Rx-Ry-Rz
- Поиск индивидуального решения с 3D-проектированием для задачи позиционирования
Настраиваемый
- Идеально подходит для высокоточных и динамичных применений
- Очень большой диапазон перемещения 1300 x 800 мм
- Высокие ускорения и скорости в сочетании с высокой точностью
Этот портал обеспечивает высокодинамичные перемещения на площади 1300 x 800 мм. Настраиваемая обрабатывающая головка или датчик по оси Z быстро и плавно перемещается по держателям на граните. Профилированные рельсовые направляющие установлены непосредственно на граните, что обеспечивает оптимальные ходовые характеристики для получения чрезвычайно воспроизводимых субмикронных результатов.
Технические характеристики
- Ход: 800 x 1300 x 200 мм
- Повторяемость: 1 - 0,7 мкм
- Скорость: 500 - 1000 мм (XY) / 50 - 100 (Z)
- Макс. Нагрузка: 150 Н (Z)
- Привод: Линейный двигатель, профильная рейка (XY) / шариковинтовая пара, сервопривод переменного тока (Z)
- Обратная связь: линейная шкала
- Контроллер движения: Серия FMC, ACS, интеграция PLC
Индивидуальные опции:
- Адаптация процесса, держатель образца, головка / датчик
- Версии для чистых помещений ISO 14644-1 (до класса 1 по запросу)
- Стойка, виброизоляция, корпус, концепция безопасности
- Расширение числа степеней свободы для движений XYZ-Rx-Ry-Rz
- Поиск индивидуального решения с 3D-проектированием для задачи позиционирования
Характеристики
Другие характеристики | с сервоприводом, компактная, с шариковым винтом, высокое разрешение, USB, сервопривод, регулируемая, синхронизированная, для гранитных плит, с контроллером, быстрая, с линейным двигателем, сверхточная, комбинированные модули, с большим отверстием, для высоких нагрузок, для зеркала, на профильной рейке |
Количество осей | многоосная, XYZ, 2-3 оси |
Конструкция | линейная, автоматическая, вертикальная, горизонтальная, портальная, лазер, оптическая |
Место применения | для промышленности, для контроля полупроводниковых пластин и метрологии, для полупроводниковой промышленности, для сварки, для чистого помещения, для оптоволокна, для резального станка, оптических пучков, для печатных плат, для гигиенических целей, для принтера 3D, для лабораторного применения, для рентгеновских лучей, для контроля качества, для оптики, для подготовки образцов |
Нагрузка | МАКС.: 100 kg (220,46 lb) МИН.: 1 kg (2,2 lb) 15 kg (33,07 lb) |
Повторяемость | МАКС.: 1 µm МИН.: 0,7 µm 1 µm |
Скорость | МАКС.: 1 500 mm/s МИН.: 50 mm/s |
Ход | МАКС.: 1 000 mm (39,37 in) МИН.: 200 mm (7,874 in) |
