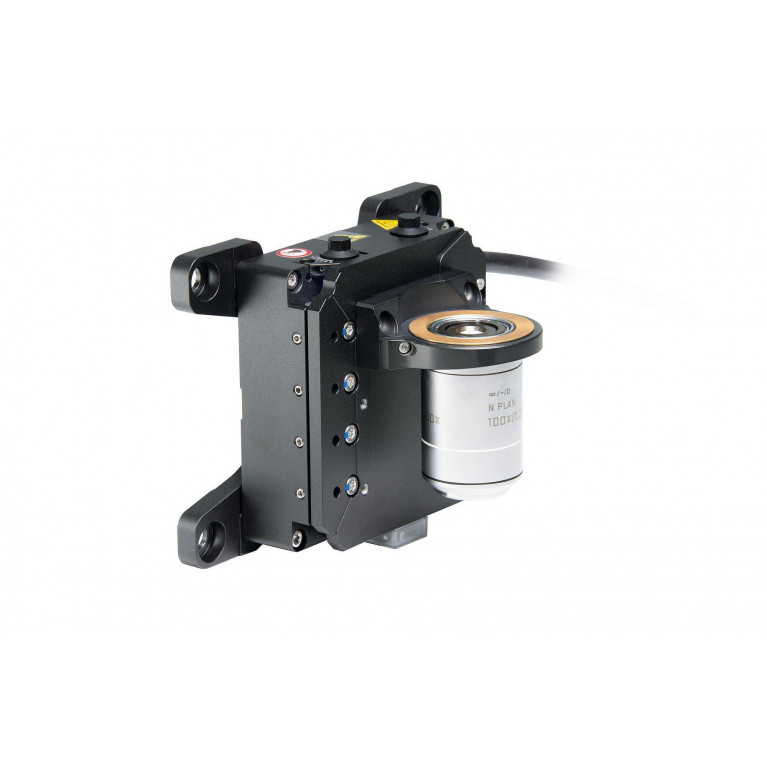

Z позиционирование целей с помощью PIFOC

Позиционирование образца в направлении Z, т.е. вдоль оптической оси объектива, требуется во многих исследованиях или для технологий микроскопии. В качестве альтернативы можно перемещать сам объектив в направлении Z. Для этой цели компания PI предлагает решения под названием PIFOC.

Встроенная компенсация силы веса

Изделие оснащено магнитной компенсацией силы тяжести. Она поддерживает положение груза весом до 1 кг, расположенного вертикально относительно оси перемещения, даже если питание не подается. Компенсация силы веса может быть отрегулирована пользователем.

Двигатель со звуковой катушкой PIMag®

Двигатели со звуковой катушкой являются прямыми приводами. В прямых приводах усилие приводного элемента передается непосредственно на перемещаемую нагрузку без использования элементов механической передачи, таких как муфта, приводной винт или головка редуктора. Приводы с звуковой катушкой состоят из постоянного магнита и корпуса обмотки, которые расположены в воздушном зазоре магнитного поля. Когда ток проходит через тело обмотки, он движется в магнитном поле постоянного магнита. Благодаря малому весу и принципу привода без трения, приводы со звуковой катушкой особенно подходят для приложений, требующих высокой динамики и высоких скоростей при ограниченных диапазонах перемещения. Высокая частота сканирования и точность позиционирования также возможны с этими приводами, поскольку они свободны от эффекта гистерезиса.
