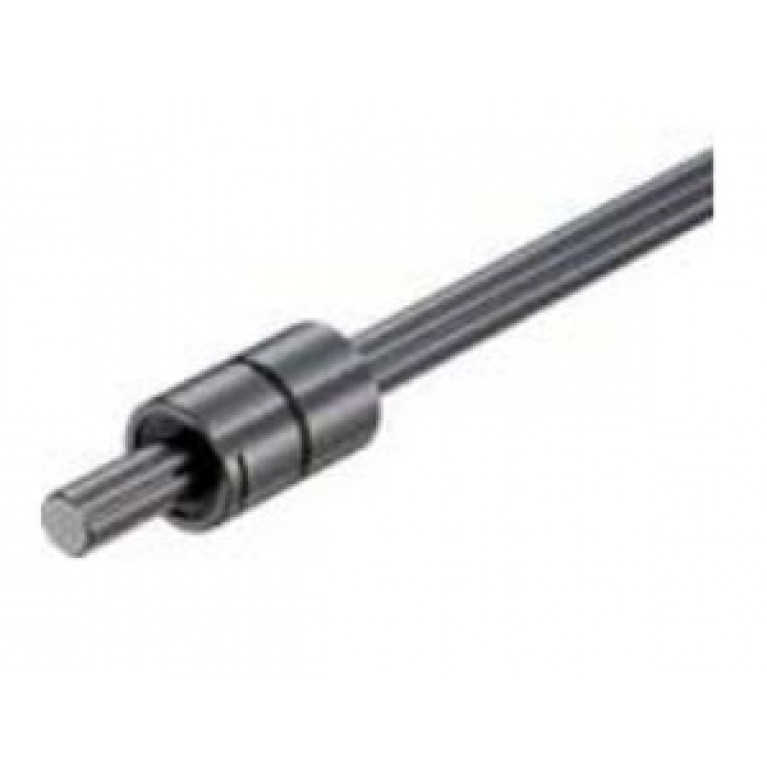

NB BALL SPLINE - это механизм линейного перемещения, использующий рециркуляционное движение шариковых элементов, которые могут выдерживать нагрузки и передавать крутящий момент одновременно или независимо друг от друга. Он может использоваться в самых разных областях, включая робототехнику и оборудование транспортного типа.

Шариковые шлицы NB используются в самых разных областях применения, включая робототехнику, оборудование транспортного типа и другие механизмы, где необходимо выдерживать большие нагрузки при плавной передаче крутящего момента. Доступно несколько моделей, включая различные конфигурации гаек и валов.

Основные характеристики в общих чертах

Шаровые шлицы NB состоят из вала и гайки в сборе. Валы с шариковыми шлицами имеют канавки с дорожками качения. Гайки в сборе состоят из внешнего цилиндра, фиксатора, боковых колец и шариковых элементов. Этот тип конфигурации имеет множество преимуществ, включая:

-Надежное плавное движение благодаря специально разработанной шлицевой гайке и валу
-Высокая нагрузочная способность и длительный срок службы реализуются благодаря большой площади контакта шариков и обработанным канавкам, которые поддерживают малый радиус между компонентами вала и гайки
-Точная передача высокого крутящего момента благодаря эффективному углу контакта между валом и шариковыми элементами
-Регулируемые предварительные нагрузки, которые можно настроить для обеспечения повышенной жесткости и точности позиционирования
-Высокоскоростные характеристики движения реализуются благодаря хорошо сбалансированной, компактной конструкции внешнего цилиндра

Конфигурации и области применения

Для поддержки более широкого спектра установок и применений компания NB производит несколько различных гаек с шариковым шлицем:

-SSP/SSPS шлицевые гайки цилиндрического типа с ключевым пазом и специальным ключом
-SSPM шлицевые гайки цилиндрического типа без ключевого паза, со стопорными пластинами
