Бочкообразные подшипники похожи на сферические роликоподшипники, но только однорядные. Благодаря полой сферической форме рабочей поверхности наружного кольца, внутреннее кольцо может качаться и в определенной степени компенсировать перекосы вала.

Бочкообразные подшипники могут компенсировать угловые погрешности до 4 °. Эта информация относится к статическим угловым погрешностям и вращающемуся внутреннему кольцу.

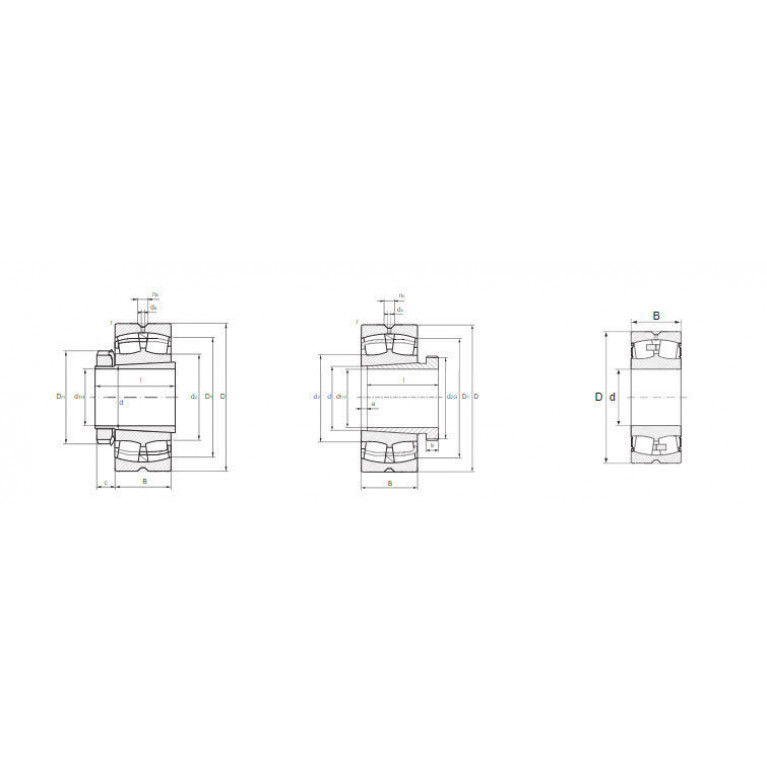

Конические бочкообразные подшипники крепятся к валу с помощью адаптера или отводной втулки. Момент затяжки должен соблюдаться таким образом, чтобы внутренний зазор не был ограничен недопустимым образом. После сборки необходимо проверить свободный ход подшипников. Существуют различные варианты контролируемой сборки с использованием гидравлических гаек в сочетании с измерением пути перемещения, что обеспечивает безопасную сборку сферических роликоподшипников даже с внутренним зазором C0 / CN. Более подробную консультацию вы можете получить в нашем отделе прикладных технологий.

Для сборки с переходной втулкой рекомендуется исполнение C3, так как увеличенный внутренний зазор обеспечивает более сильный момент затяжки.

Присоединительные размеры и концентричность оказывают решающее влияние на срок службы и функционирование подшипника качения. Поэтому выбор вала, корпуса и посадка подшипника должны быть проверены заранее.

Имеются следующие классы допусков:

-Стандартные допуски в наличии на складе: P0 / PN
