Применения линейного движения используя шарик привинчивают или винт акме требует подвергать механической обработке конца винта высокого допуска сопрягаемый с держателями подшипника точности. Индустрии Nook конструировали семью стандартных, котор подвергли механической обработке концов применимых к разнообразие расположениям подшипника.

Определять стандартные, котор подвергли механической обработке конечные результаты в более быстрых поставках. , котор подвергли механической обработке концы показанные ниже представляют конструкции которые совместимы с общими требованиями к применения для или поддержки просто или закрепленной опора. Включено в диаграмме identication подгаечника и пружинной шайбы. Эти стандартные концы могут подвергнуться механической обработке и смолоться для того чтобы закончить размер.

ТИПЫ КОНЦА ПОДВЕРГАЯ МЕХАНИЧЕСКОЙ ОБРАБОТКЕ

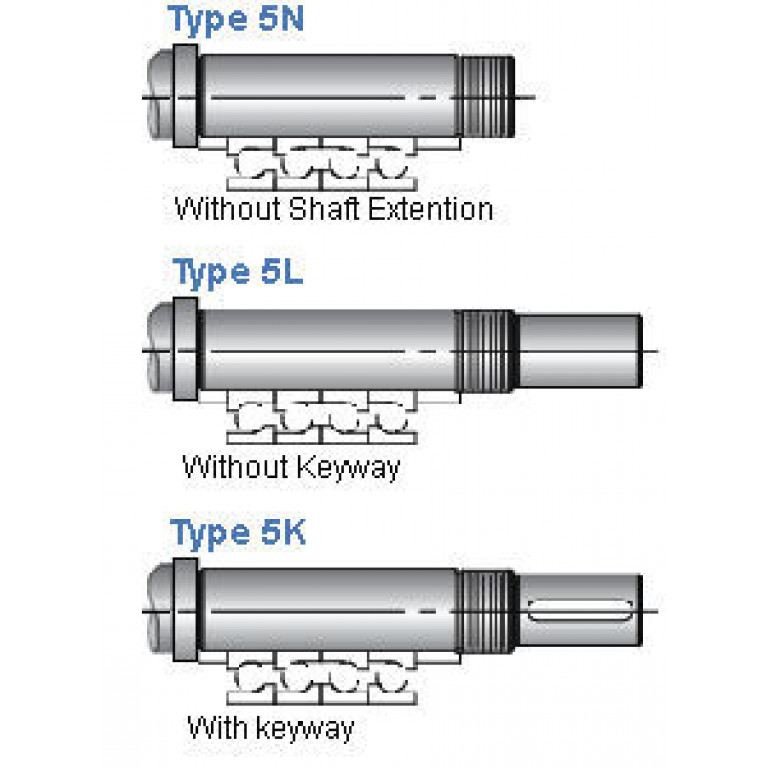

1K, 2K, 3K, 4K и 5K конструированы с выдвижением вала и keyway для квадратных ключей.
1L, 2L, 3L, 4L и 5L конструированы с выдвижением вала без keyway.

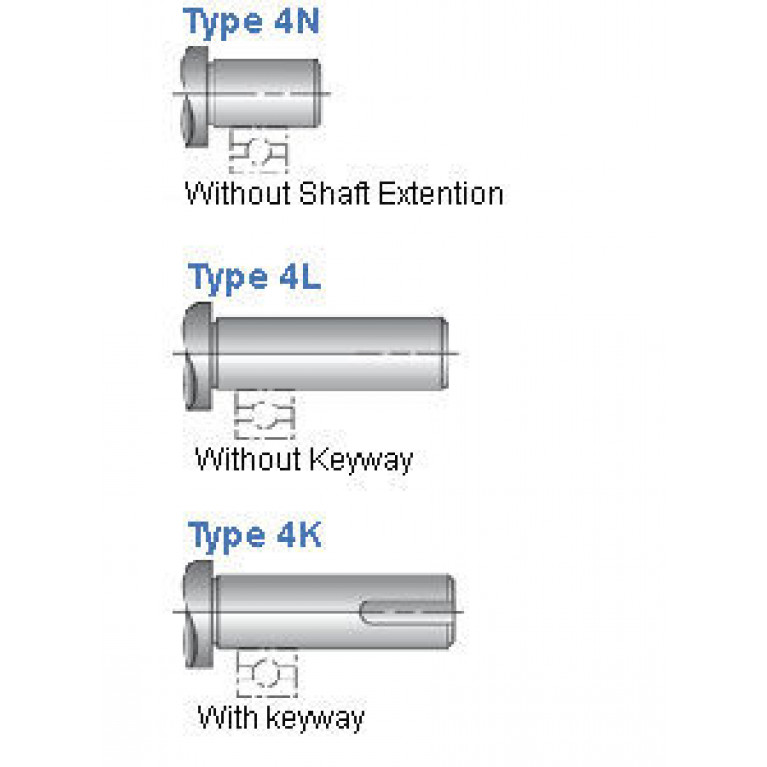

1N, 2N, 3N и 4N конструированы для того чтобы быть non-управляемым концом поддержки.

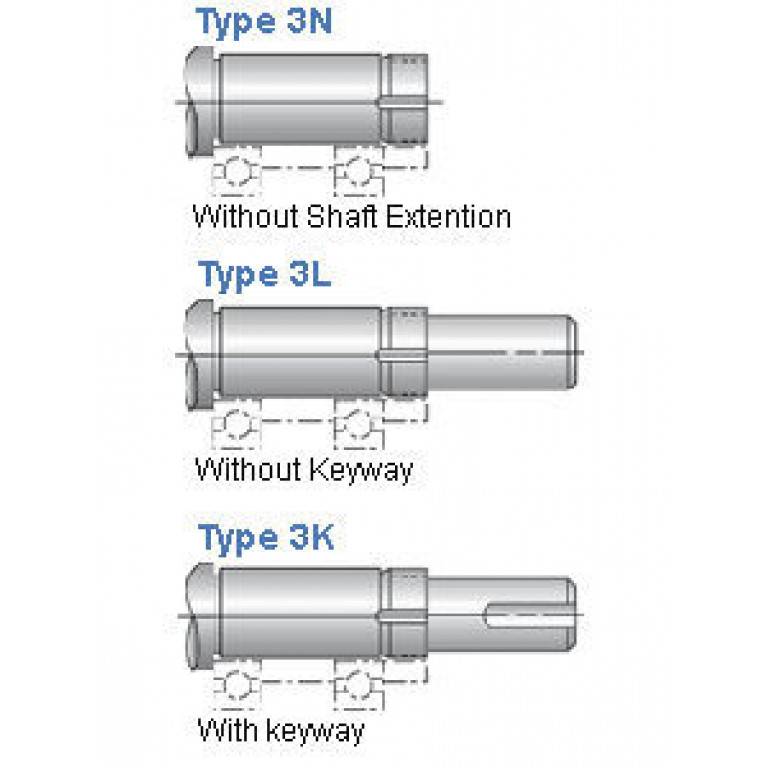

Двойные поддержки подшипника используют тип 3N, 3L и 3K.

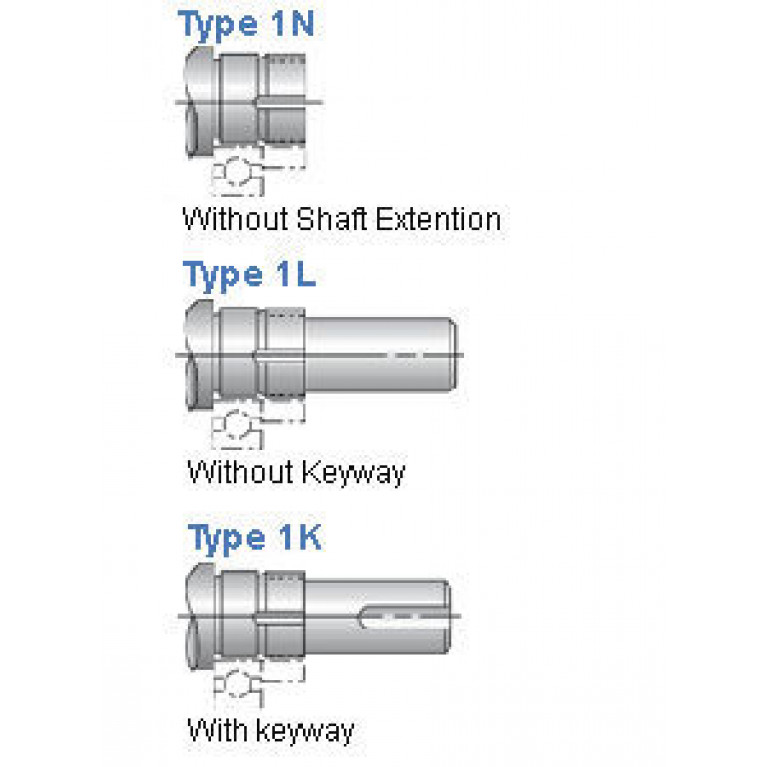

Одиночные поддержки подшипника используют тип 1N.
Где стандартные концы не удовлетворяют требования к применения, специальные концы могут подвергнуться механической обработке к спецификациям клиента. Пожалуйста представьте печать для проворной и конкурсной цитаты.
