Гладкое направляющее кольцо ST7426,ST7210 series

Производитель: Steinel SAS

Артикул:2212359

*Цена по запросу

Отправить заявку

Мы принимаем заявки на поставку оборудования круглосуточно и только онлайн, через форму обратной связи или по электронной почте:

info@zipmachine.ru

Связаться с менеджером для консультации вы можете по телефону: +7 (800) 302-30-80 в будние дни с 09.00 до 18.00.

Описание

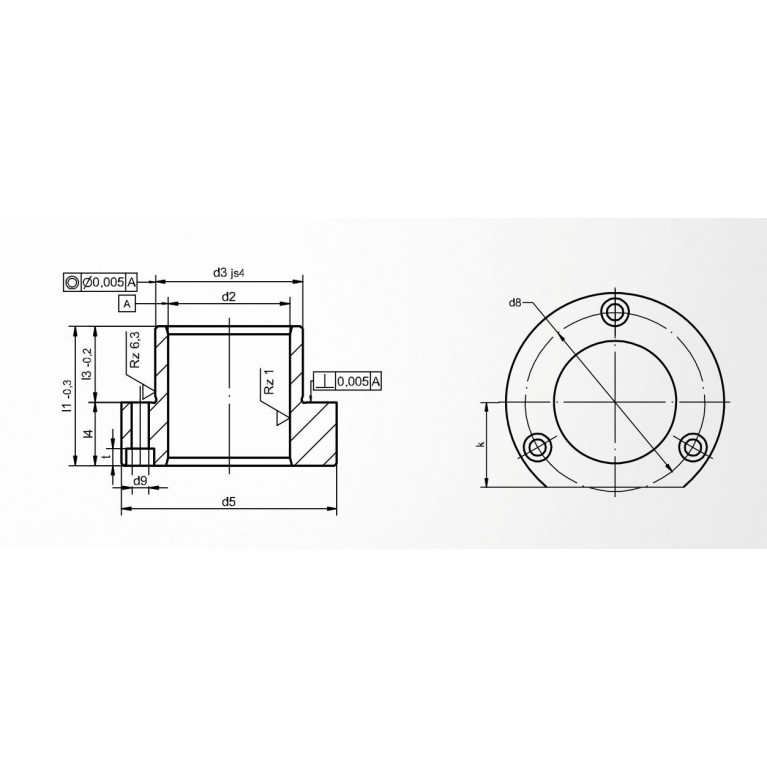

ST7426 Направляющая втулка

с фланцем

В соответствии с DIN 9831 / ISO 9448

Материал

Сталь 1.7131 (16 млн. куб. м5); корпус затвердевший

Твердость

64 ±1 КПЧ

Инструкция по установке

Крепление с помощью 3 винтов с внутренним шестигранником (не входит в комплект поставки)
при поставке); односторонняя входная фаска или центрирующее крепление

Установка в монтажное отверстие

ISO H6

Дополнительные аксессуары

SZ8510

ST7210 Подшипник столба

обработанный, с прямоугольным фланцем

Материал
Серый чугун EN-GJL-250

Направляющий диаметр
ISO H5

Примечание

обе поверхности фланца обработаны механической обработкой

Монтажное отверстие

ISO R6

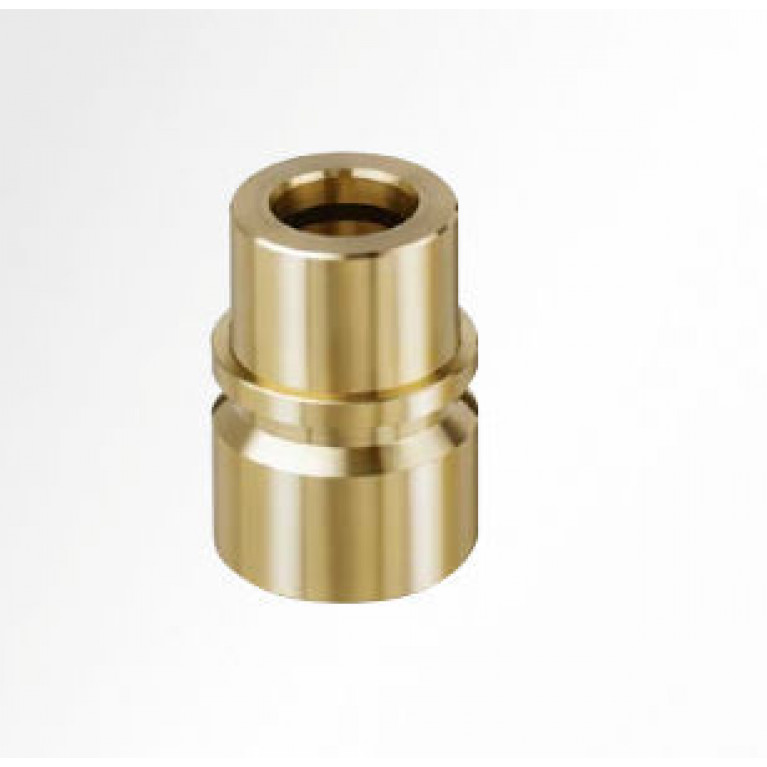

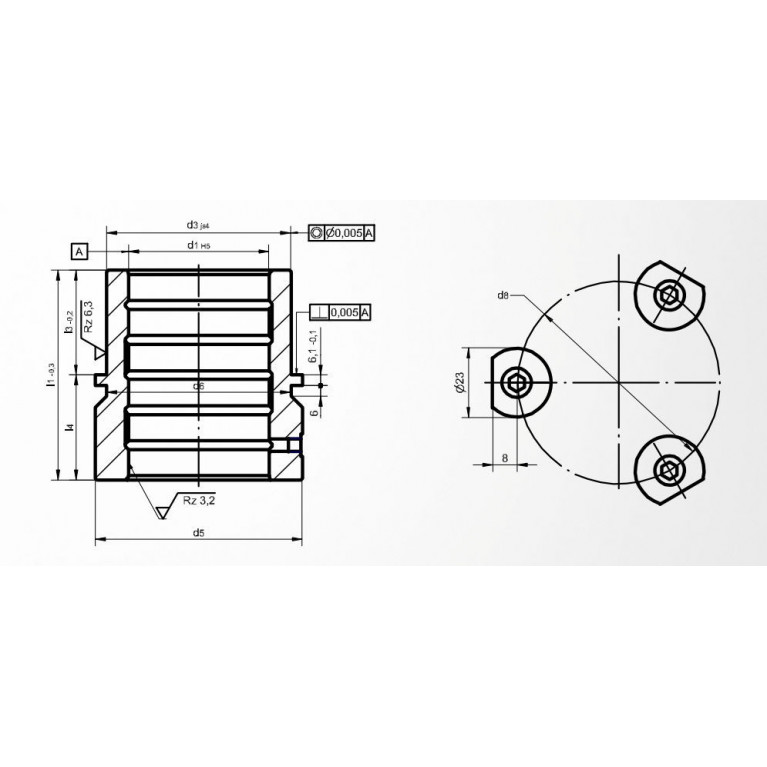

ST7441 Направляющая втулка

Направляющая скольжения с твердым смазочным материалом, с фланцем

В соответствии с DIN 9831 / ISO 9448

Материал

CuZn25Al5 из бронзы; с кольцами для твердых смазочных материалов

Инструкция по установке

Крепление с помощью 3 винтов с внутренним шестигранником (не входит в комплект поставки)
при поставке); односторонняя входная фаска или центрирующее крепление

Установка в монтажное отверстие
ISO H6

Дополнительные аксессуары

SZ8510

Характеристики

Внешний диаметр	МАКС.: 148 mm (5,827 in) МИН.: 45 mm (1,772 in)
Внутренний диаметр	МАКС.: 92 mm (3,6 in) МИН.: 21 mm (0,8 in)
Технология	гладкое
