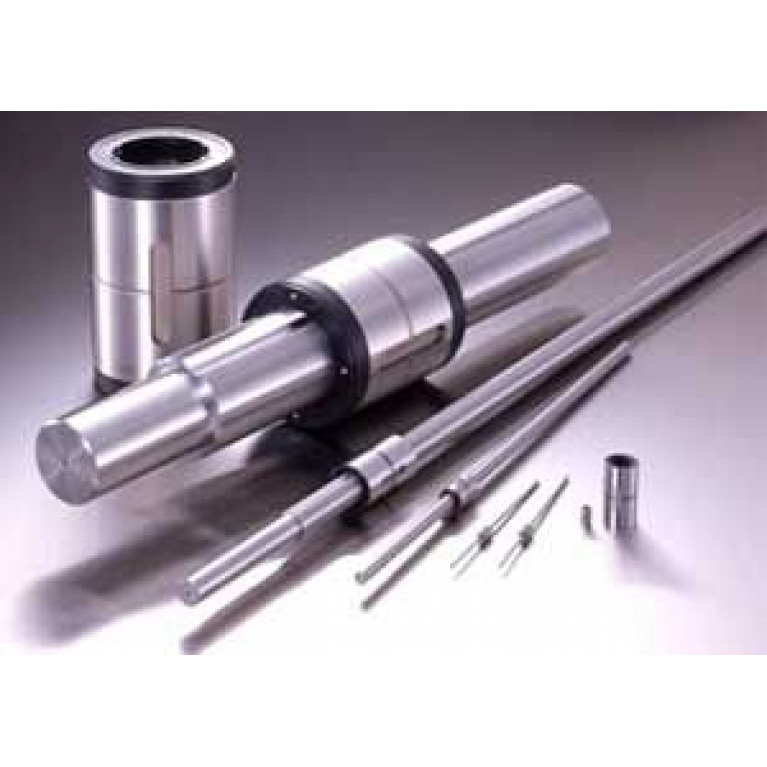

NB BALL SPLINE - это система линейного перемещения, использующая вращательное движение шариковых элементов, которые могут выдерживать нагрузки и одновременно передавать крутящий момент. Она может использоваться в самых разных областях, включая робототехнику и оборудование транспортного типа.

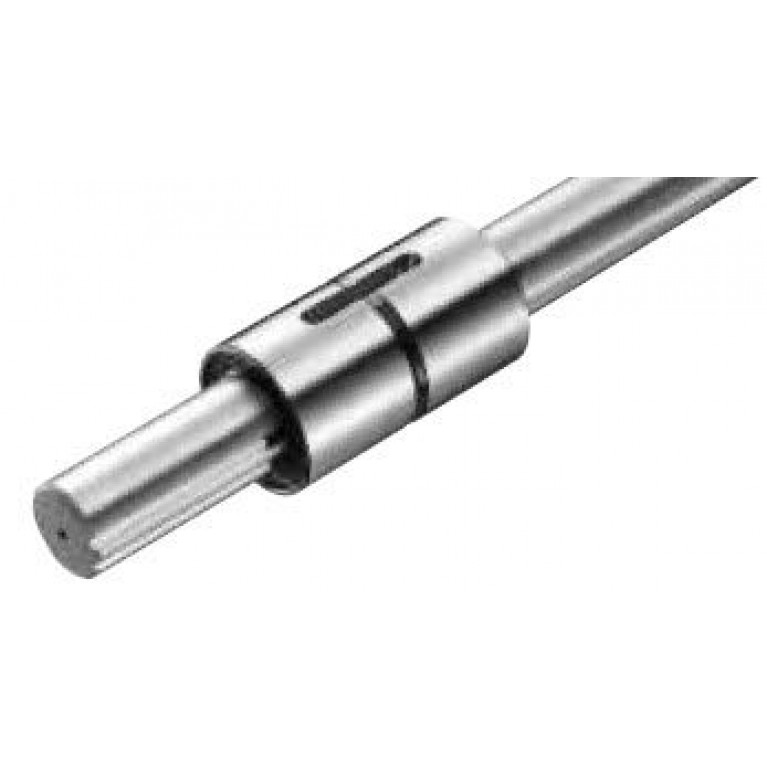

NB BALL SPLINE состоит из шлицевого вала с канавками для качения и шлицевой гайки. Шлицевая гайка состоит из внешнего цилиндра (основного корпуса), фиксатора, боковых колец и шариковых элементов, которые разработаны и изготовлены для достижения надежного плавного движения.
Высокая грузоподъемность и длительный срок службы

Канавки дорожки качения обработаны под радиус, близкий к радиусу шариковых элементов. Большая площадь контакта шариков обеспечивает высокую нагрузочную способность и длительный срок службы.
Простота дополнительной обработки по индивидуальному заказу

Поскольку используется круглый вал с канавками качения, валы NB BALL SPLINE могут быть легко обработаны по индивидуальным спецификациям.
Широкое разнообразие конфигураций

Доступны шлицевые валы диаметром от 4 мм до 100 мм. Имеется несколько типов шлицевых гаек: цилиндрические (SSP/SSPM), фланцевые (SSPF/SSPT) и блочные (SSPB). В качестве материала также доступна нержавеющая сталь (SUS440C или эквивалент). Они могут быть выбраны для различных областей применения.
Высокоточная передача крутящего момента

Благодаря эффективному углу контакта между канавками дорожки качения и шариками, NB BALL SPLINE может передавать большой крутящий момент. Регулируя предварительный натяг, можно обеспечить более высокую жесткость и точность позиционирования.

Высокоскоростное движение и высокоскоростное вращение

Внешний цилиндр компактен и хорошо сбалансирован, что обеспечивает хорошую производительность на высокой скорости.
