Ролик прецизионных слайдов с отверстиями для крепления
- Подшипники скольжения в закаленных и шлифованных призмах-проводниках
- Размеры для динамических и статических нагрузок до 1730 Н
- Срок службы более 1 млн. подъемных операций
- Различные размеры с ходом от 10 до 105 мм
- Отверстия для центровки

Описание
Материал
EN-GJL-250
Версия
Свет, земля.
Примечание
Эти прецизионные направляющие с роликовым креплением используются для изготовления станков и механических систем, в метрологических приборах, оптических приборах и прецизионном машиностроении.

Указанные допустимые значения нагрузки (F) рассчитаны на срок службы 1 млн. подъемных операций.
Значения крутящего момента действительны только для центрированных направляющих.
Поперечные направляющие также поставляются по запросу.

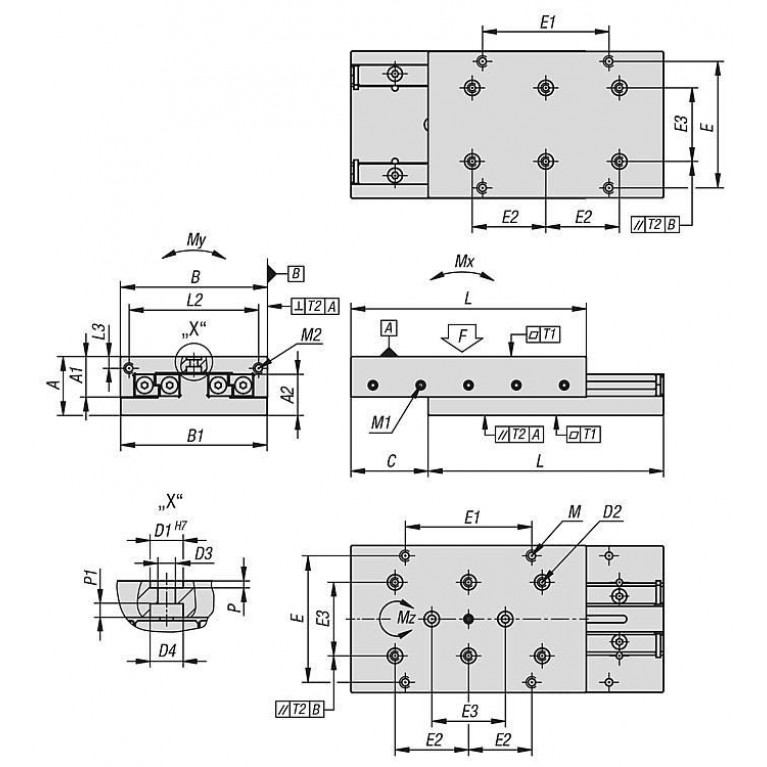

Дополнительное центрирующее отверстие расположено в отверстиях D2 и D3 в верхней части каретки. Другие соединительные элементы могут быть точно установлены на каретке в комбинации с нашими центрирующими кольцами 20240.

F = допустимая нагрузка при динамических и статических нагрузках.
TI E/E1 = количество крепежных отверстий E/E1/M во внутренней части.
TA E/E1 = количество крепежных отверстий E/E1/M во внешней части.
TI E2 = количество крепежных отверстий E2/D1 во внутренней части.
TA E2 = количество крепежных отверстий E2/D1 во внешней части.
